申请日2010.05.26
公开(公告)日2010.12.29
IPC分类号C02F1/00
摘要
本实用新型公开了一种用于污水处理池的药剂添加装置，包括数量与药剂种类相同的药剂缸，药剂缸均连接有药剂泵，药剂泵的输出端经输送管分别连接有与各个药剂缸相一一对应的储药桶，储药桶的下部安装有开关，开关具有流量大小调节机构，开关的出口位于污水处理池的上方。与现有技术相比，本实用新型具有如下有益效果：1、避免了搅拌机和药剂泵的长时间、不间断的工作，减少了机械密封“O”型圈的磨损，维修等问题，药剂也因此不容易漏损，而且电动机的更换期限大大延长，极大的缩减了企业的使用成本;2、对药剂的浓度以及药剂的加入量能做到准确控制，大大提高了废水处理的效果。
权利要求书

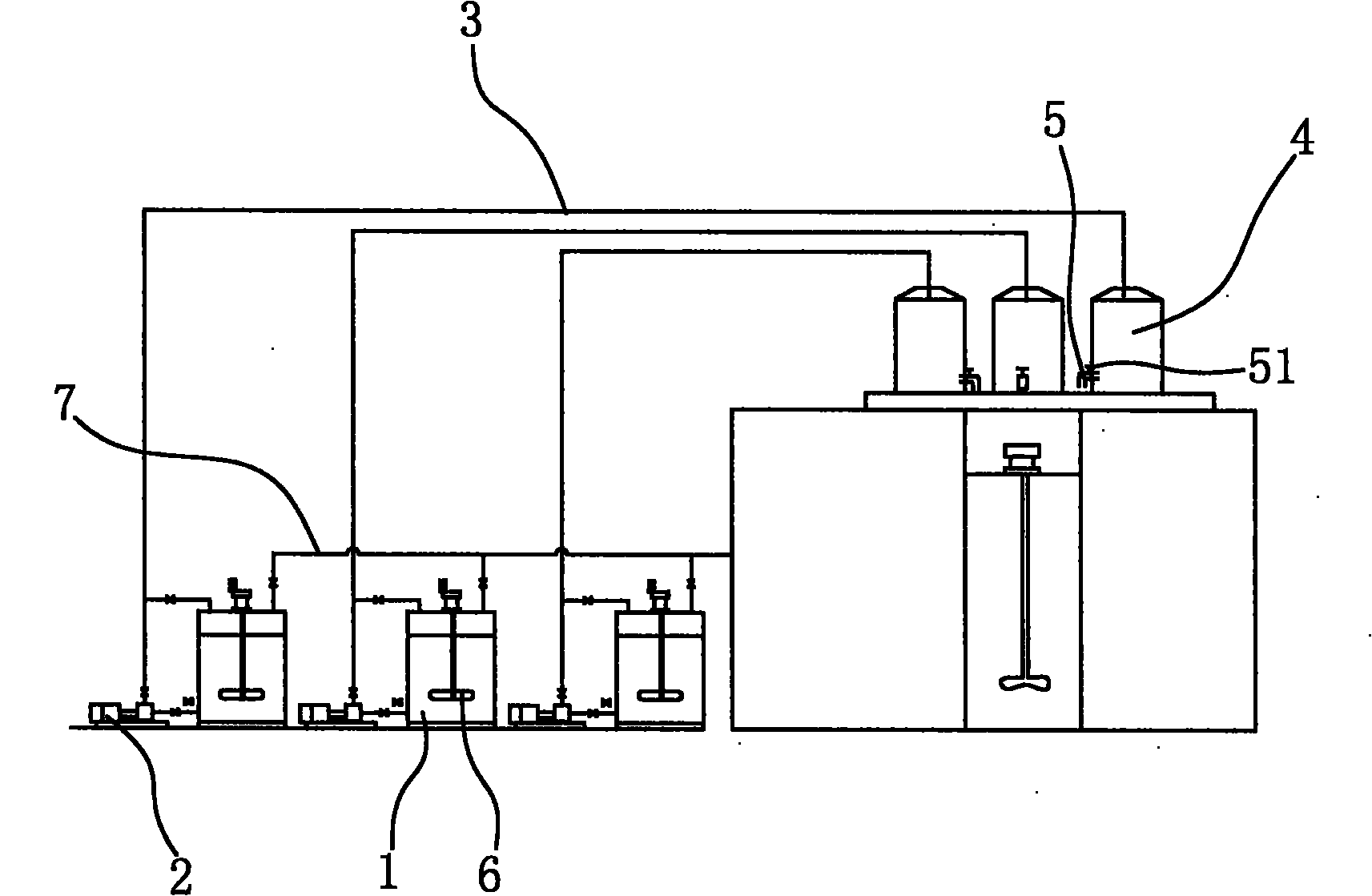

1.一种用于污水处理池的药剂添加装置，包括数量与药剂种类相同的药剂缸(1)，其特征在于：所述药剂缸(1)均连接有药剂泵(2)，所述药剂泵(2)的输出端经输送管(3)分别连接有与各个所述药剂缸(1)相一一对应的储药桶(4)，所述储药桶(4)的下部安装有开关(5)，所述开关(5)具有流量大小调节机构(51)，所述开关(5)的出口位于污水处理池的上方。
2.根据权利要求1所述的一种用于污水处理池的药剂添加装置，其特征在于：所述药剂缸(1)内均安装有电动搅拌装置(6)。
3.根据权利要求1或2所述的一种用于污水处理池的药剂添加装置，其特征在于：所述药剂缸(1)配套设置有自来水管(7)，所述自来水管(7)与经处理后达到排放标准的废水相连接。
说明书
一种用于污水处理池的药剂添加装置
技术领域
本实用新型涉及一种用于污水处理池的药剂添加装置。
背景技术
现代纺织工业通常都具有染色车间，染色车间会产生大量的废水，这些废水的主要污染物是色度、COD和SS等物，包含有污染物的废水不能直接进行排放，而需要在污水处理池内经过加入药剂杀菌后达标才能排放至外界。目前，污水处理池药物添加通常是通过在药剂缸内加入自来水和所需药物，搅拌后经药剂泵将药剂直接输送至污水处理池内，药剂量由污水处理池内的废水浓度决定，需要每天24小时不停搅拌药剂并不断将药剂输送至污水处理池，而搅拌机和药剂泵不停的运转容易引起机械密封“O”型圈的磨损，维修等问题，药剂也因此容易漏损，而且电动机使用寿命短，需经常更换，加大使用成本;药剂不停的输送，同时需要不断地补充药物和自来水，但由于此时是一个动态的过程，药剂的浓度无法控制，时浓湿淡，废水的色度难以控制，污水处理效果受到影响。
发明内容
本实用新型针对现有技术中的不足，提供了一种结构简单、使用方便、药剂添加准确的用于污水处理池的药剂添加装置，使安装有本实用新型的污水处理池每天只需一天分两次对药剂进行搅拌和输送，避免了药剂泵和搅拌机的过度使用而影响到使用寿命。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
一种用于污水处理池的药剂添加装置，包括数量与药剂种类相同的药剂缸，药剂缸均连接有药剂泵，药剂泵的输出端经输送管分别连接有与各个药剂缸相一一对应的储药桶，储药桶的下部安装有开关，开关具有流量大小调节机构，开关的出口位于污水处理池的上方。本实用新型设置储药桶后，可将搅拌好的药剂一天分两次把药剂缸内的药剂输送至储药桶内，然后再通过储药桶上的开关将药剂准确的投放入污水处理池中，而药剂量可通过流量大小调节机构调节药剂的流量予以实现。使用本实用新型，避免了搅拌机和药剂泵的长时间、不间断的工作，减少了机械密封“O”型圈的磨损，维修等问题，药剂也因此不容易漏损，而且电动机的更换期限大大延长，极大的缩减了企业的使用成本;另外，对药剂的浓度以及药剂的加入量能做到准确控制，大大提高了废水处理的效果。
为了取得更好的技术效果，进一步的技术措施还包括：
上述药剂缸内均安装有电动搅拌装置。人工搅拌首先对于工作人员来说劳动强度极大，工作效率低，其次，搅拌效果不佳，为此，本实用新型设置了电动搅拌装置以提高工作效率、降低工作人员的劳动强度，更为重要的是保证药剂的搅拌效果。
进一步的改进：上述药剂缸1配套设置有自来水管7，自来水管7与经处理后达到排放标准的废水相连接。以往经过处理后达到排放标准的废水都直接向外界排放掉了，造成了一定程度的浪费，而本方案则能实现处理后的废水再利用，节约水资源。
本实用新型与现有技术相比，具有如下有益效果：
1)避免了搅拌机和药剂泵的长时间、不间断的工作，减少了机械密封“O”型圈的磨损，维修等问题，药剂也因此不容易漏损，而且电动机的更换期限大大延长，极大的缩减了企业的使用成本;
2)对药剂的浓度以及药剂的加入量能做到准确控制，大大提高了废水处理的效果。
