申请日2010.05.14
公开(公告)日2010.08.25
IPC分类号C02F9/02; C02F9/08; C02F1/32; C02F1/42; C02F1/44; C02F1/28
摘要
本发明提供了一种家用废水循环使用装置，属于日常生活用品技术领域。它解决了现有家用节水装置自动化程度低、结构零散和过滤效果差等问题。本家用废水循环使用装置包括用于回收废水的回水管，本装置还包括装于同一个柜体内的一级过滤件、废水回收箱、二级过滤件和净水储存箱，废水回收箱与回水管相联通且废水回收箱内设有一级过滤件，一级过滤件、二级过滤件和净水储存箱通过管道依次相联通，废水回收箱和净水储存箱之间设有能使废水回收箱内的水经一级过滤件过滤后流入二级过滤件再过滤接着流入净水储存箱储存的控制组件。本发明具有自动化程度高、过滤效果好、结构紧凑和实用性好等优点。
权利要求书

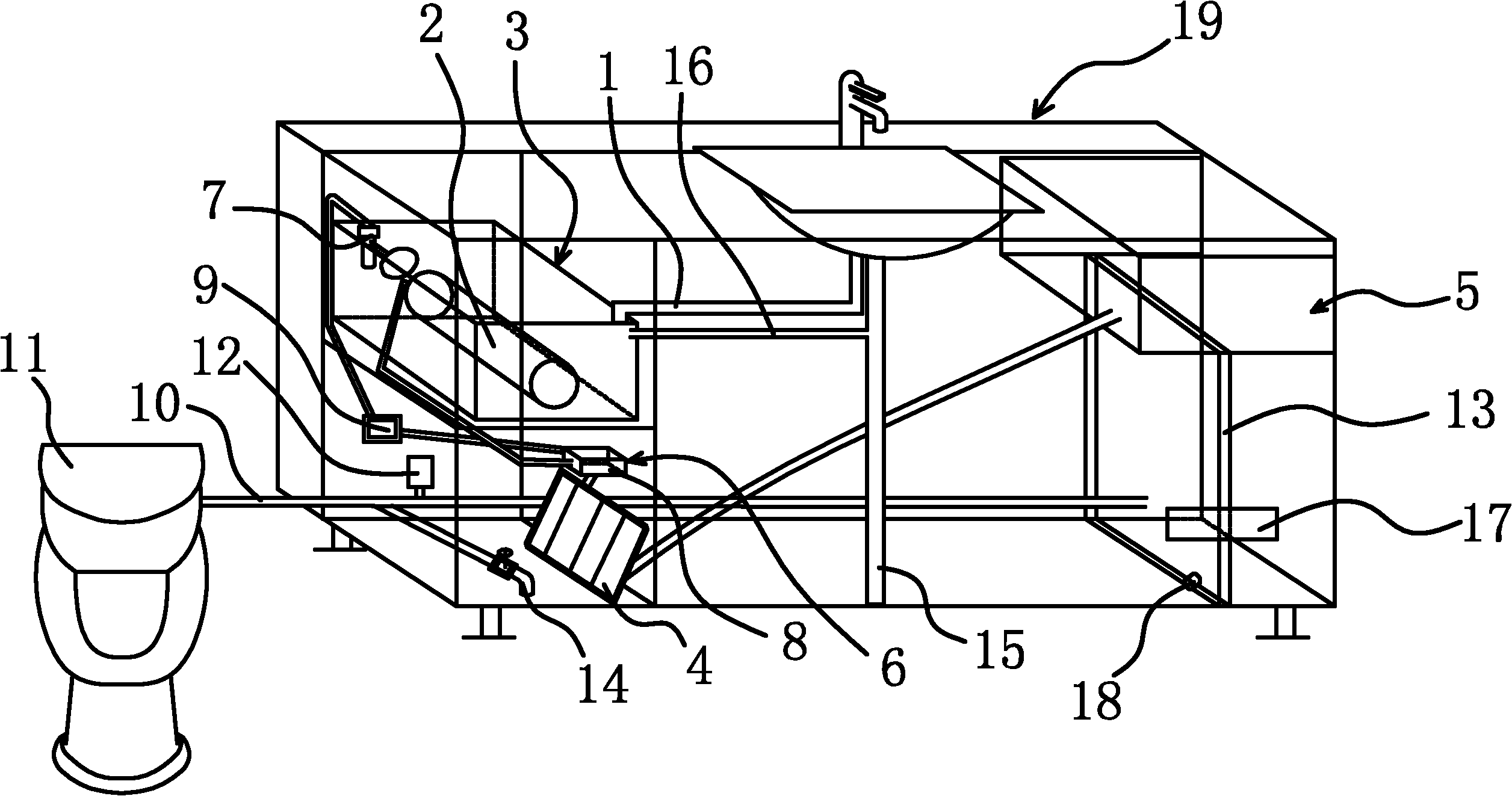

1.一种家用废水循环使用装置，包括用于回收废水的回水管(1)，其特征在于，本装置还包括装于同一个柜体(19)内的一级过滤件(2)、废水回收箱(3)、二级过滤件(4)和净水储存箱(5)，所述的废水回收箱(3)与回水管(1)相联通且废水回收箱(3)内设有上述的一级过滤件(2)，一级过滤件(2)、二级过滤件(4)和净水储存箱(5)通过管道依次相联通，所述的废水回收箱(3)和净水储存箱(5)之间设有能使废水回收箱(3)内的水经一级过滤件(2)过滤后流入二级过滤件(4)再过滤接着流入净水储存箱(5)储存的控制组件(6)。
2.根据权利要求1所述的家用废水循环使用装置，其特征在于，所述的控制组件(6)包括液位开关(7)、自吸纯水泵(8)和与液位开关(7)联接的时间继电器(9)，所述的液位开关(7)位于废水回收箱(3)上，所述的自吸纯水泵(8)与时间继电器(9)相联接且联通一级过滤件(2)和二级过滤件(4)。
3.根据权利要求2所述的家用废水循环使用装置，其特征在于，所述的净水储存箱(5)通过出水管路(10)联通有座便器(11)，所述的出水管路(10)上设有自动增压泵(12)。
4.根据权利要求3所述的家用废水循环使用装置，其特征在于，所述的出水管路(10)上设有位于座便器(11)和自动增压泵(12)之间的出水龙头(14)。
5.根据权利要求3或4所述的家用废水循环使用装置，其特征在于，所述的柜体(19)内设有能支撑净水储存箱(5)的高水位隔板(13)且在高水位隔板(13)的作用下所述的净水储存箱(5)的水位高于座便器(11)的水箱水位。
6.根据权利要求1或2或3或4所述的家用废水循环使用装置，其特征在于，所述的柜体(19)上设有排污管(15)。
7.根据权利要求6所述的家用废水循环使用装置，其特征在于，所述的废水回收箱(3)上设有溢流管(16)，所述的溢流管 (16)的一端与排污管(15)相联通。
8.根据权利要求1或2或3或4所述的家用废水循环使用装置，其特征在于，所述的一级过滤件(2)为PP棉滤芯，二级过滤件(4)为三腔净化器，三腔净化器的腔室内依次放有活性炭、软化树脂和超滤膜。
9.根据权利要求1或2或3或4所述的家用废水循环使用装置，其特征在于，所述的柜体(19)上安装有紫外线杀菌灯(17)。
说明书
家用废水循环使用装置
技术领域
本发明属于日常生活用品技术领域，涉及一种废水循环使用装置，特别涉及一种家用废水循环使用装置。
背景技术
目前，家庭中使用过的废水是直接排入下水道的，但是大多数家用废水并不太脏，特别是洗漱或洗浴后的废水有时都还较为干净，仍有利用价值，可以用来冲洗地面或冲洗便池，直接排入下水道就造成了水资源的浪费。少数人的节水意识较强，会先拔下排水管，将用过后的废水排入桶中，用来冲洗，但这样的做法比较麻烦，又影响了家中洗浴设备的美观，而且容易损坏排水管。
针对存在的问题，有人设计了各种各样的节水装置，有些还申请了专利，例如，中国专利文献公开了一种家用节水装置[申请号：200620168437.7;授权公告号：CN200982011Y]，其包括净水器、第一储水箱、淋浴箱、第二储水箱、洗漱盒、坐便，淋浴箱和洗漱盒分别通过管路与净水器相接，净水器通过管路与第一储水箱相联，经水泵与第二储水箱相连接，第二储水箱通过管路与坐便相联接，第二储水箱设有溢水阀。
上述的家用节水装置将洗漱和洗浴后的废水直接排入净水器进行净化处理，再存放于储水箱用于坐便的冲水，在一定程度上解决了家用废水循环使用的问题，但是整体自动化程度不高，水泵的开关需要人工操作，操作不方便，而且只经过净化器的初步净化，废水的净化程度不高，净化后的废水仍然存在较多杂质，不能当正常生活用水使用。还存在一个问题，就是家用废水很脏也仍会直接排入净水器，这样易损坏净水器，缩短净水器的使用寿命，且需要经常清理净水器，操作麻烦。
发明内容
本发明的目的是针对现有技术中存在的上述问题，提供了一种自动化程度高、安装方便和废水净化效果好的家用废水循环使用装置。
本发明的目的可通过下列技术方案来实现：一种家用废水循环使用装置，包括用于回收废水的回水管，其特征在于，本装置还包括装于同一个柜体内的一级过滤件、废水回收箱、二级过滤件和净水储存箱，所述的废水回收箱与回水管相联通且废水回收箱内设有上述的一级过滤件，一级过滤件、二级过滤件和净水储存箱通过管道依次相联通，所述的废水回收箱和净水储存箱之间设有能使废水回收箱内的水经一级过滤件过滤后流入二级过滤件再过滤接着流入净水储存箱储存的控制组件。
使用后的废水经过回水管进入废水回收箱储存，控制组件工作会使废水回收箱内的水经一级过滤件过滤后流入二级过滤件再过滤接着流入净水储存箱储存，整体自动化程度高。废水经过两次过滤重新变得清澈，干净程度高，可以用来洗衣、拖地，甚至能直接用来饮用。而且一级过滤件、废水回收箱、二级过滤件和净水储存箱都装于同一个柜体内，因此整体结构紧凑，占用空间的体积小，整体外形美观。
在上述的家用废水循环使用装置中，所述的控制组件包括液位开关、自吸纯水泵和与液位开关联接的时间继电器，所述的液位开关位于废水回收箱上，所述的自吸纯水泵与时间继电器相联接且联通一级过滤件和二级过滤件。当废水充满废水回收箱内液位开关接收开启信号时，时间继电器就开启并在设定的时间内保持通电状态，自吸纯水泵开始工作，能将废水回收箱内的废水吸进一级过滤件再进入到二级过滤件内进一步过滤，经过两次过滤后的水储存在净水储存箱内，时间继电器工作到设定的时间就关闭，自吸纯水泵也停止工作，这样就实现了废水过滤的自动化，而且结构较为简单。
在上述的家用废水循环使用装置中，所述的净水储存箱通过出水管路联通有座便器，所述的出水管路上设有自动增压泵。当座便器冲洗后，自动增压泵工作将净水储存箱内的经过两次过滤后干净的水压入到座便器的水箱内，这样保证了座便器下次的冲水量，废水得到了利用。
在上述的家用废水循环使用装置中，所述的出水管路上设有位于座便器和自动增压泵之间的出水龙头。当净水储存箱内的水位不是很高时，开启出水龙头，这时水会从出水龙头流出，从而能带动自动增压泵工作，保证了座便器的使用水。
在上述的家用废水循环使用装置中，所述的柜体内设有能支撑净水储存箱的高水位隔板且在高水位隔板的作用下所述的净水储存箱的水位高于座便器的水箱水位。这样就存在水位压差，在水位压差的作用下自动增压泵的启动成功率高。
在上述的家用废水循环使用装置中，所述的柜体上设有排污管。过脏的废水能直接通过排污管排入下水道。
在上述的家用废水循环使用装置中，所述的废水回收箱上设有溢流管，所述的溢流管的一端与排污管相联通。
在上述的家用废水循环使用装置中，所述的一级过滤件为PP棉滤芯，二级过滤件为三腔净化器，三腔净化器的腔室内依次放有活性炭、软化树脂和超滤膜。PP棉滤芯能隔离废水中头发、碎屑等较大的杂质，三腔净化器的净化过滤效果好，能有效隔离水中90%的细菌和微小杂质，能保证过滤后的水干净清澈。
在上述的家用废水循环使用装置中，所述的柜体上安装有紫外线杀菌灯。紫外线杀菌灯能对净水储存箱内过滤后的水进行进一步的杀菌处理，进一步保证了过滤后的水的质量。
与现有技术相比，本发明提供的家用废水循环使用装置具有以下优点：
1、本家用废水循环使用装置通过控制组件能实现废水的自动过滤处理，过滤后干净的水流入净水储存箱储存再使用，此过程无需手动操作，整体自动化程度高。
2、本家用废水循环使用装置先通过一级过滤件对废水进行了初步过滤，再通过二级过滤件对初步过滤后的水进行精细过滤，经过两次过滤后的水干净程度高，可以作为生活用水和饮用水，而且一级过滤件能初步去除废水中头发等杂质，保证了过滤过程的流畅性。
3、本家用废水循环使用装置采用整体柜体设计，整体占用空间小，外形美观。
4、本家用废水循环使用装置能解决家庭的生活用水循环利用、回收困难和建造废水净化设备成本高的问题，安装方便、无需对家用现存的设备进行改装，降低了使用成本，而且实用性好，特别适合缺水地区的广泛使用。
