申请日2010.09.19
公开(公告)日2011.06.01
IPC分类号C01B7/01
摘要
本实用新型涉及一种降低盐酸再生系统排放废水的装置，包括收集水罐、进水管道、回水管道和卸压管道，收集水罐通过进水管道与盐酸再生系统的吸收塔连接，收集水罐通过回水管道与盐酸再生系统的喷淋水收集罐连接，收集水罐通过卸压管道与大气连通。该装置结构简单，使用方便，防止培烧炉停车时，冷却设备的废水排入废水处理站，节约了废水处理站的药剂使用量，提高了企业效益。
权利要求书
1.降低盐酸再生系统排放废水的装置，其特征在于，包括收集水罐、进水管道、回水管道和卸压管道，收集水罐通过进水管道与盐酸再生系统的吸收塔连接，收集水罐通过回水管道与盐酸再生系统的喷淋水收集罐连接，收集水罐通过卸压管道与大气连通。
2.根据权利要求1所述的降低盐酸再生系统排放废水的装置，其特征在于，所述的进水管道上设有进水控制阀。
说明书
降低盐酸再生系统排放废水的装置
技术领域
本实用新型涉及一种回收循环装置，特别是涉及一种降低盐酸再生系统排放废水的装置。
背景技术
盐酸再生生产工艺在焙烧炉停车时，为了避免系统设备被高温炉气损坏，吸收塔需要不断的喷淋冷却水，其喷淋水来自酸洗线冲洗带钢的冲洗水，在冷却吸收塔的同时，会溢流至预浓缩器中，致使预浓缩器高位溢流，使得含酸、含高浓度铁红外排到废水处理站，造成废水处理达标困难，易出现外排废水PH值、悬浮物超标现象，同时各类药剂消耗较大，增加了企业的成本。
发明内容
本实用新型克服了现有技术中的不足，提供了一种结构简单，使用方便的降低盐酸再生系统排放废水的装置。
为了解决上述问题，本实用新型采用以下技术方案：

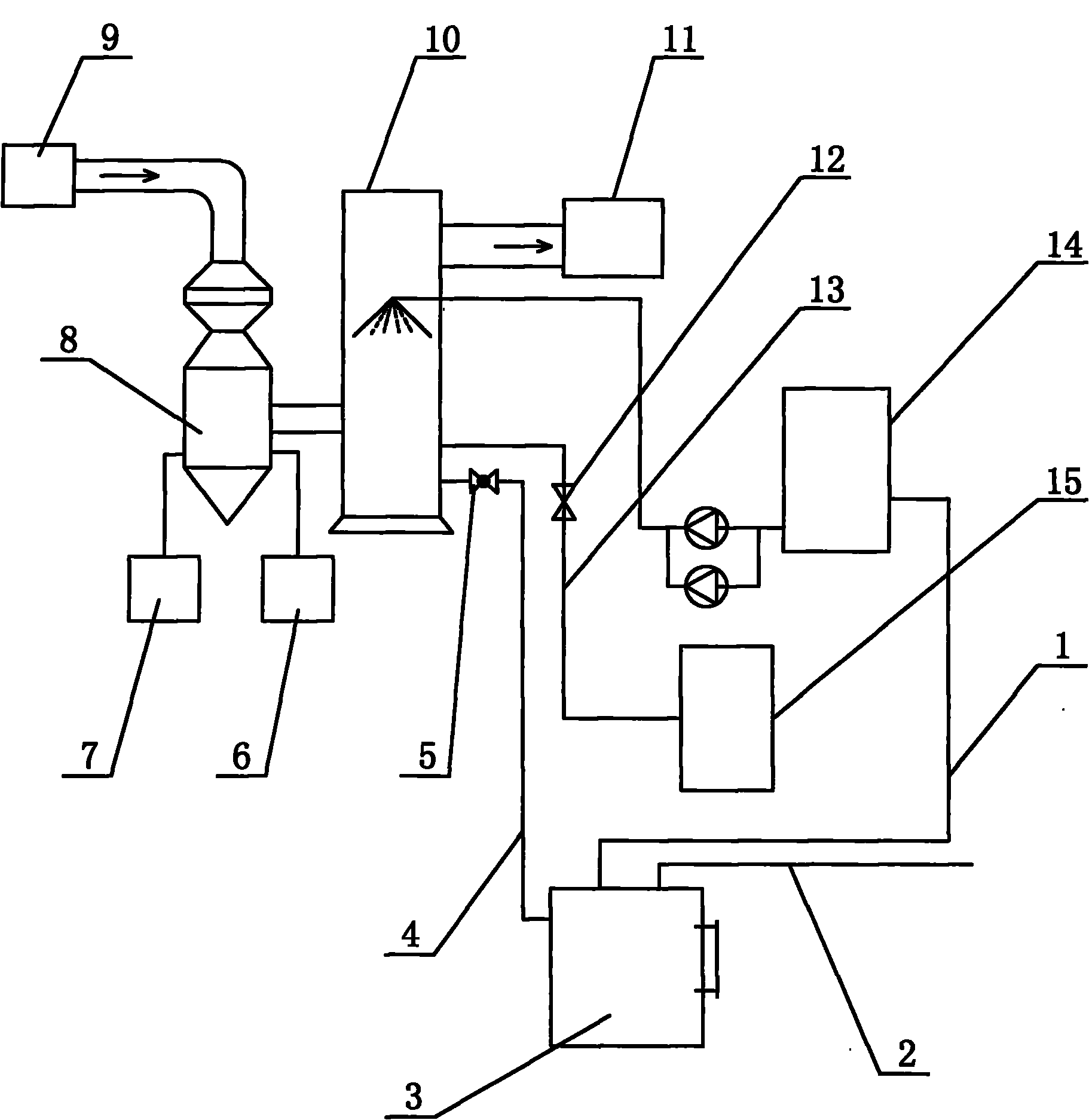

降低盐酸再生系统排放废水的装置，包括收集水罐、进水管道、回水管道和卸压管道，收集水罐通过进水管道与盐酸再生系统的吸收塔连接，收集水罐通过回水管道与盐酸再生系统的喷淋水收集罐连接，收集水罐通过卸压管道与大气连通。
所述的进水管道上设有进水控制阀。
与现有技术相比，本实用新型的有益效果是：
本实用新型装置结构简单，使用方便，在焙烧炉系统在停炉时，能够对吸收塔内的喷淋水进行回收再循环利用，不仅节省了水资源，还降低了含酸、含铁废水的排放，从而节约了废水处理站的药剂使用量，提高了废水处理达标率。
