申请日2010.09.18
公开(公告)日2011.05.11
IPC分类号C02F9/04; C02F1/44; C02F1/66; C02F1/50; C02F5/08
摘要

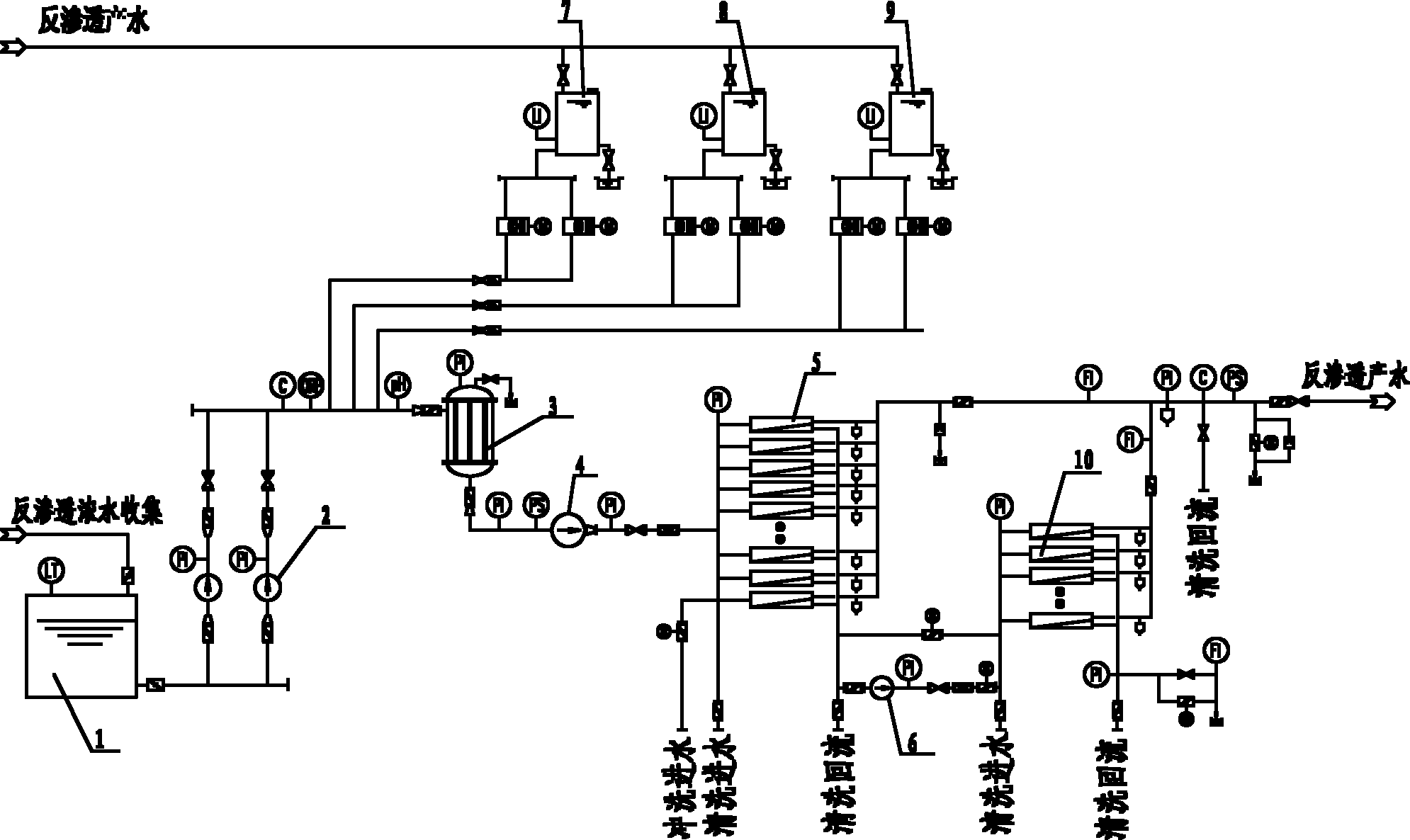

本实用新型涉及一种水处理系统浓水反渗透装置，包括反渗透浓水收集箱，反渗透浓水收集箱通过浓水反渗透提升泵与反渗透浓水保安过滤器相连，浓水反渗透提升泵与反渗透浓水保安过滤器相连的管道上依次设有水处理装置，反渗透浓水保安过滤器经反渗透浓水变频高压泵与第一段反渗透膜组件相连，第一段反渗透膜组件经浓水反渗透增压泵与第二段反渗透膜组件相连，第一段反渗透膜组件的反渗透产水管道和第二段反渗透膜组件的反渗透产水管道汇合后分别与水处理装置和用水点连接。反渗透浓水被收集后经过水处理系统浓水反渗透后，将反渗透浓水重新进行脱盐处理，合格产水收集利用，不合格浓水排放，较大提高整个系统回收率，浓水反渗透回收率可以达到50%-70%。
权利要求书
1.一种水处理系统浓水反渗透装置，其特征在于：包括反渗透浓水收集箱，反渗透浓水收集箱通过浓水反渗透提升泵与反渗透浓水保安过滤器相连，浓水反渗透提升泵与反渗透浓水保安过滤器相连的管道上依次设有水处理装置，反渗透浓水保安过滤器经反渗透浓水变频高压泵与第一段反渗透膜组件相连，第一段反渗透膜组件经浓水反渗透增压泵与第二段反渗透膜组件相连，第一段反渗透膜组件的反渗透产水管道和第二段反渗透膜组件的反渗透产水管道汇合后分为两支，一支为与用水点相连的反渗透主产水管道，另一支为与水处理装置连接反渗透副产水管道。
2.根据权利要求1所述的水处理系统浓水反渗透装置，其特征在于：所述水处理装置包括阻垢剂投加装置、杀菌剂投加装置和pH调节装置。
说明书
水处理系统浓水反渗透装置
技术领域
本实用新型涉及一种水处理系统，尤其是一种水处理系统浓水反渗透装置。
背景技术
目前反渗透装置设计回收率一股在60%-90%，造成反渗透浓水10%-40%水量被排放掉，系统运行回收率降低。
发明内容
本实用新型的目的是为克服上述现有技术的不足，提供一种构造简单，操作方便，系统运行回收效率高的水处理系统浓水反渗透装置。
为实现上述目的，本实用新型采用下述技术方案：
一种水处理系统浓水反渗透装置，包括反渗透浓水收集箱，反渗透浓水收集箱通过浓水反渗透提升泵与反渗透浓水保安过滤器相连，浓水反渗透提升泵与反渗透浓水保安过滤器相连的管道上依次设有水处理装置，反渗透浓水保安过滤器经反渗透浓水变频高压泵与第一段反渗透膜组件相连，第一段反渗透膜组件经浓水反渗透增压泵与第二段反渗透膜组件相连，第一段反渗透膜组件的反渗透产水管道和第二段反渗透膜组件的反渗透产水管道汇合后分为两支，一支为与用水点相连的反渗透主产水管道，另一支为与水处理装置连接反渗透副产水管道。
所述水处理装置包括阻垢剂投加装置、杀菌剂投加装置和pH调节装置。
本实用新型中的阻垢剂投加装置、杀菌剂投加装置和pH调节装置均为现有设备，在此不再赘述。
本实用新型中反渗透浓水被收集后经过水处理系统浓水反渗透后，将反渗透浓水重新进行脱盐处理，合格产水收集利用，不合格浓水排放，较大地提高整个系统回收率。浓水反渗透回收率可以达到50%-70%。整个系统回收率可以做到65%-95%。
