摘要
本实用新型涉及一种用于污水生化处理的软性生物挂料框。生物挂料框由玻璃钢型钢、玻璃钢挂料上横杆、玻璃钢挂料下横杆、玻璃钢加强立杆、玻璃钢加强横杆组接而成，玻璃钢挂料上横杆、玻璃钢挂料下横杆互相平行。本实用新型的挂料外框架和挂料横杆均采用玻璃钢中空型钢制作，中空而质轻，强度好，造价低，耐腐蚀性能优越。其连接件等边三面包角钢，保证挂料外框架X、Y、Z立体三向稳固及抗拉;T形固定包边钢，保证挂料框架X、Y两向平面稳固，并有抗拉作用;防梭加强扁钢，保证挂料框架Y、Z两向平面稳固;玻璃钢加强立杆及玻璃钢加强横杆，保证挂料横杆的挠度及湿重时的起吊强度。
权利要求书
1.一种用于污水生化处理的软性生物挂料框，其特征在于：生物挂料框由玻璃钢型钢(1)、玻璃钢挂料上横杆(2)、玻璃钢挂料下横杆(3)、玻璃钢加强立杆(4)、玻璃钢加强横杆(5)组接而成，玻璃钢型钢(1)通过等边三面包角钢(6)和对穿固定螺栓连接形成外框架主框，在主框上平面设置加强横杆(5)，加强横杆(5)的两端通过T形固定包边钢(7)和对穿固定螺栓(5)连接在主框上，在主框的前后立面上设置加强立杆(4)，加强立杆(4)的两端通过T形固定包边钢(7)和对穿固定螺栓连接在主框上，玻璃钢挂料上横杆(2)贯穿玻璃钢加强横杆(5)，其两端分别嵌入主框架内，玻璃钢挂料下横杆(3)两端分别嵌入主框架内。
2.如权利要求1所述的一种用于污水生化处理的软性生物挂料框，其特征在于：玻璃钢型钢(1)的横截面呈矩形状。
3.如权利要求1所述的一种用于污水生化处理的软性生物挂料框，其特征在于：玻璃钢挂料上横杆(2)、玻璃钢挂料下横杆(3)的横截面呈圆形，玻璃钢挂料上横杆(2)、玻璃钢挂料下横杆(3)互相平行。
4.如权利要求1所述的一种用于污水生化处理的软性生物挂料框，其特征在于：在主框左、右立面四角设置防梭加强扁钢(8)，防梭加强扁钢(8)通过对穿固定螺栓连接在玻璃钢型钢(1)上。
说明书
一种用于污水生化处理的软性生物挂料框
技术领域
本实用新型涉及一种用于污水生化处理的软性生物挂料框。
背景技术
在污水生化处理(如：膜法生化)的构筑物中，经常使用到生物填料、软性挂料，而这些生物填料、软性挂料在曝气池中的存放形式迥异：根据生物填料、软性挂料的物理强度、形状及其形式的不同有堆放的，也有悬挂的。一般软性生物填料采用有框悬挂和无框悬挂两种形式，实际工程中采用有框悬挂的居多，现行生物挂料框多因框的结构形式、材质选型、组装固定形式的不合理，使用后1～2年就因腐烂、老化、强度不足等原因损坏，造成挂料框更换频繁，既影响正常生产，又增加维护费用，也加大了工人的劳动强度。为此，需要寻求一种既经济实惠又经久耐用的软性生物挂料框。
发明内容
针对上述存在问题及不足，本实用新型的目的是提供一种既经济实惠又经久耐用的用于污水生化处理的软性生物挂料框。

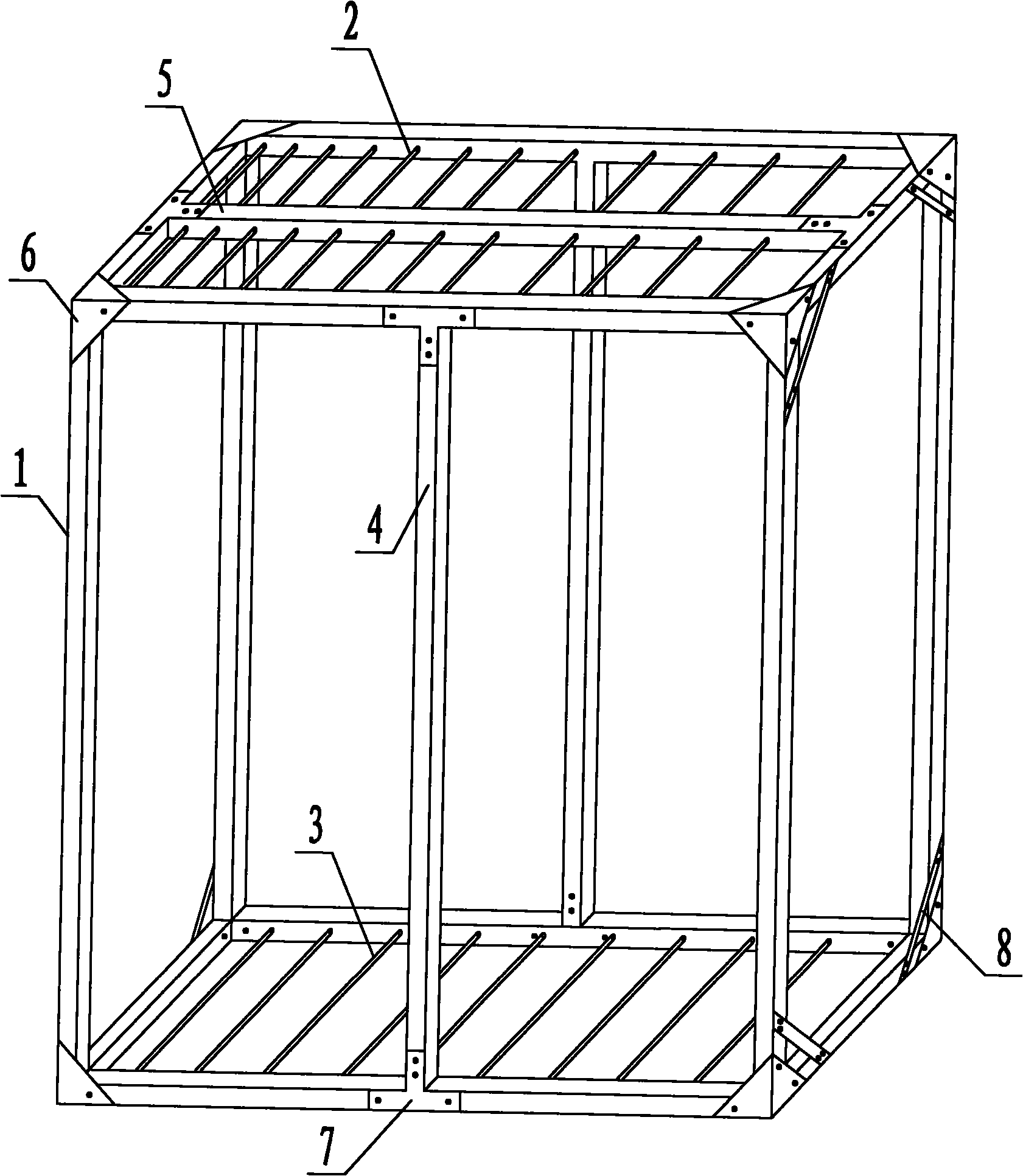

为达到上述目的，本实用新型的技术解决方案为：一种用于污水生化处理的软性生物挂料框由玻璃钢型钢(1)、玻璃钢挂料上横杆(2)、玻璃钢挂料下横杆(3)、玻璃钢加强立杆(4)、玻璃钢加强横杆(5)组接而成，玻璃钢型钢(1)通过等边三面包角钢(6)和对穿固定螺栓连接形成外框架主框，在主框上平面设置加强横杆(5)，加强横杆的两端通过T形固定包边钢(7)和对穿固定螺栓(5)连接在主框上，在主框的前后立面上设置加强立杆(4)，加强立杆(4)的两端通过T形固定包边钢(7)和对穿固定螺栓连接在主框上，玻璃钢挂料上横杆(2)贯穿玻璃钢加强横杆(5)，其两端分别嵌入主框架内，玻璃钢挂料下横杆(3)两端分别嵌入主框架内，玻璃钢型钢(1)的横截面呈矩形状。玻璃钢挂料上横杆(2)、玻璃钢挂料下横杆(3)的横截面呈圆形，玻璃钢挂料上横杆(2)、玻璃钢挂料下横杆(3)互相平行。在主框左、右立面四角设置防梭加强扁钢(8)，防梭加强扁钢8通过对穿固定螺栓连接在玻璃钢型钢(1)上。
由于采用了以上技术方案，本实用新型的挂料外框架和挂料横杆均采用玻璃钢中空型钢制作，质轻强度好，造价低，耐腐蚀性能优越。其连接件等边三面包角钢，可保证挂料外框架X、Y、Z立体三向稳固及抗拉;T形固定包边钢可保证挂料框架X、Y两向平面稳固，并有抗拉作用;对穿固定螺栓连接比自攻螺丝牢靠;防梭加强扁钢，可保证挂料框架Y、Z两向平面稳固;玻璃钢加强立杆及玻璃钢加强横杆，保证挂料横杆的挠度及湿重时的起吊强度。
以上技术方案解决了以往挂料架使用寿命短、耐腐蚀性能差、更换频繁等难题，使用本实用新型可保证生化池长期稳定运行，大大减少维护、检修工作量。
