申请日2010.05.14
公开(公告)日2010.10.13
IPC分类号C02F11/12
摘要
一种污泥超声波滚筒干燥器，在干燥筒上设有进料口、排气口、超声波探头及排料口，所述的超声波探头插入干燥筒内且超声波探头连接于超声波发生器，在干燥筒上连接有热风发生器，在干燥筒上套设有齿圈及滚圈，滚圈设在托轮上并由托轮支承，所述干燥器还包括调速电机，在调速电机的输出轴上设有齿轮，齿轮与齿圈相啮合。干燥过程中，污泥随干燥筒转动而不断搅动，在超声波与热风装置联合作用下完成干燥。本发明改进了现有污泥干燥设备干燥效率低、运行成本大等缺点，在短时间内提高了污泥的脱水性能，提高干燥速率，降低了处理成本，同时超声波使污泥絮体颗粒变的均匀细小，有利于后期的污泥的资源化处理，有效提高了能源利用率。
权利要求书

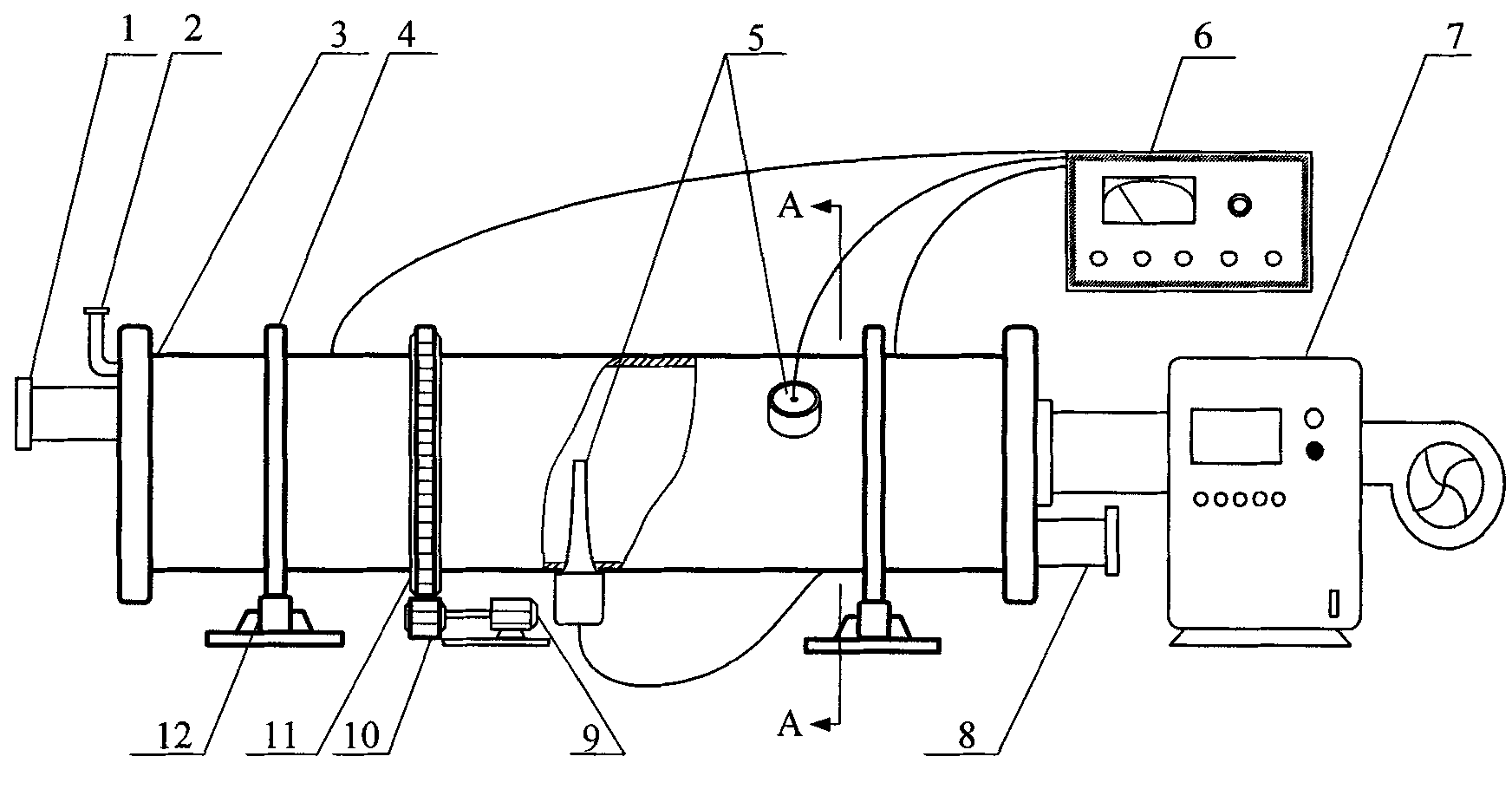

1.一种污泥超声波滚筒干燥器，包括：干燥筒(3)，其特征在于，在干燥筒(3)上设有进料口(1)、排气口(2)、超声波探头(5)及排料口(8)，所述的超声波探头(5)插入干燥筒(3)内且超声波探头(5)连接于超声波发生器(6)，在干燥筒(3)上连接有热风发生器(7)，在干燥筒(3)上套设有齿圈(11)及滚圈(4)，滚圈(4)设在托轮(12)上并由托轮(12)支承，所述干燥器还包括调速电机(9)，在调速电机(9)的输出轴上设有齿轮(10)，齿轮(10)与齿圈(11)相啮合。
2.根据权利要求1所述的污泥超声波滚筒干燥器，其特征在于，超声波探头(5)的数量至少为2个，所述超声波探头(5)沿干燥筒(3)轴向排列，且所述超声波探头(5)在干燥筒(3)轴向的垂直平面内的投影相交。
3.根据权利要求1所述的污泥超声波滚筒干燥器，其特征在于，由超声波探头(5)发出的超声波频率为10-200kHz。
4.根据权利要求1所述的污泥超声波滚筒干燥器，其特征在于，调速电机(9)为正反转电机，干燥筒(3)中心轴线与水平面夹角为0～5°，进料口(1)与排料口(8)分别设置于干燥筒(3)的两端，进料口(1)所在的干燥筒(3)端部高于排料口(8)所在的干燥筒(3)端部。
5.根据权利要求1所述的污泥超声波滚筒干燥器，其特征在于，热风发生器(7)置于排料口(8)所在的干燥筒(3)端部。
说明书
一种污泥超声波滚筒干燥器
技术领域
本发明涉及干燥技术领域，适用于污泥、煤泥、矿渣及固体废弃物干燥领域，尤其涉及一种污泥超声波滚筒干燥器。
技术背景
污泥是污水处理的二次产物，随着我国城市污水处理率的逐年提高，污泥的产量相应急剧增加。污泥中含有大量的病原微生物及铅、镉、汞、铜、锌等重金属，对环境造成很大的污染。污泥的处理已成为当前社会迫切需要解决的主要问题之一，污泥含水率高、粘度大及固液分离性能差是当前污泥处理中面临的主要障碍。污泥含水率通常达到95%以上，高含水率致使污泥体积庞大，增加了处理过程的运输成本及设施费用，同时由于水分的存在，污泥易发生变质反应，带来恶臭、水体及土壤污染等一系列的环境问题。目前采用的机械脱水，可以使污泥含水率平均降至80%左右，不能从根本上改变污泥的可处理性，填埋、堆肥及焚烧等后续处理需要将含水率降到60%以下，因此，如何高效低耗的将污泥含水率进一步降低，成为污泥有效处理过程的关键问题。
由于污泥中结构成分复杂且含有大量的菌胶团，含有大量难以去除吸附水及结合水，目前现有的污泥干燥设备运行成本较高且干燥效率低。针对现有污泥干燥设备的不足之处，本发明提出一种超声波滚筒干燥器，利用超声波的空化效应、机械效应及热效应，破坏污泥中菌胶团的结构及微生物的细胞壁，将污泥中较难脱离的吸附水、结合水变为自由水，在短时间内提高了污泥的脱水性能，在较低温度的热气流作用下，也可达到干燥要求，并保持较高的干燥速率，有效降低了处理成本。同时超声波使污泥内部结构发生改变，污泥絮体颗粒变的均匀细小，有利于后期的污泥的资源化处理，有效弥补了现有污泥干燥设备的不足之处。
发明内容
本发明的目的是提出一种有利于污泥干燥的污泥超声波滚筒干燥器。
本发明采用如下技术方案予以实现：
一种污泥超声波滚筒干燥器，包括：干燥筒，在干燥筒上设有进料口、排气口、超声波探头及排料口，所述的超声波探头插入干燥筒内且超声波探头连接于超声波发生器，在干燥筒上连接有热风发生器，在干燥筒上套设有齿圈及滚圈，滚圈设在托轮上并由托轮支承，所述干燥器还包括调速电机，在调速电机的输出轴上设有齿轮，齿轮与齿圈相啮合。
本发明采用上述技术方案，与现有技术相比具有如下优点：
1.由于污泥中结构成分复杂且含有大量的菌胶团，目前现有的污泥干燥设备运行成本较高且干燥效率低。针对现有污泥干燥设备的不足之处，本发明提出的一种超声波滚筒干燥器，利用超声波的空化效应、机械效应及热效应，破坏污泥中菌胶团的结构及微生物的细胞壁，将污泥中较难脱离的吸附水、结合水变为自由水，提高了污泥的脱水性能，在较低温度的热气流作用下，也可达到干燥要求，并保持较高的干燥速率，有效降低了处理成本。
2.将超声波技术与滚筒干燥器有机结合，超声聚能探头被埋入污泥中，超声能量集中，短时间内提高污泥的脱水性能，有效降低处理成本，由于超声波使污泥的内部结构发生改变，污泥絮体颗粒变的均匀细小，污泥中的杂质被打碎，有利于后期的污泥的资源化处理，有效提高了能源利用率。
3.污泥干燥过程中，污泥随干燥筒转动而不断搅动，超声波与热风对污泥作用均匀及充分，提高了干燥效率，缩短了污泥处理时间。
4.设备结构紧凑，操作简单方便。
