申请日2010.04.30
公开(公告)日2010.11.24
IPC分类号E03C1/23; E03C1/12
摘要
废水回用分流器。当前，家庭及其一些企事业单位卫生间的盥洗盆，普遍是通过排水管直接进入下水管道。这种传统的室内排水方式，虽然方便快捷，但是却造成大量可以回用的废水的流失与浪费。废水回用分流器，其组成包括：管状分流接头(1)、隔板(2)、分流孔(3)，所述的隔板底部带有L型120°斜面(4)的隔板装在接头内壁正中并通过斜面与接头内壁两边结为一体，所述的带有外凸(5)的分流孔位于隔板底部L型斜面的一侧，与所述的斜面形成一个独立的管道，所述的隔板连接导流盖板(6)。本实用新型用于节水。
权利要求书
1.一种废水回用分流器，其组成包括：管状分流接头、隔板、分流孔，其特征是：所述的隔板底部带有L型120°斜面的隔板装在接头内壁正中并通过斜面与接头内壁两边结为一体，所述的带有外凸的分流孔位于隔板底部L型斜面的一侧，与所述的斜面形成一个独立的管道，所述的隔板连接导流盖板。
2.根据权利要求1所述的废水回用分流器，其特征是：所述的导流盖板为T型连接体，所述的导流盖板包括插板和与所述的插板连接的左导流盖板和右导流盖板，所述的左导流盖板和右导流盖板为半圆形。
3.根据权利要求1或2所述的废水回用分流器，其特征是：所述的插板下端有开口槽，所述的隔板一端嵌入所述的开口槽，所述的左导流盖板和右导流盖板连接成为一个整体圆形。
说明书
废水回用分流器
技术领域：
本实用新型涉及一种由分流接头和导流盖板连接而成的排水装置，具体涉及一种废水回用分流器。
背景技术：
当前，家庭及其一些企事业单位卫生间的盥洗盆，普遍是通过排水管直接进入下水管道。这种传统的室内排水方式，虽然方便快捷，但是却造成大量可以回用的废水的流失与浪费。
发明内容：
本实用新型的目的，主要是克服背景技术的不足，提供一种结构简单合理的装置，加装在盥洗盆排水口与排水管的衔接处，实现可再利用废水的回收、回用。
上述的目的通过以下的技术方案实现：
废水回用分流器，其组成包括：管状分流接头、隔板、分流孔，所述的隔板底部带有L型120°斜面的隔板装在接头内壁正中并通过斜面与接头内壁两边结为一体，所述的带有外凸的分流孔位于隔板底部L型斜面的一侧，与所述的斜面形成一个独立的管道，所述的隔板连接导流盖板。

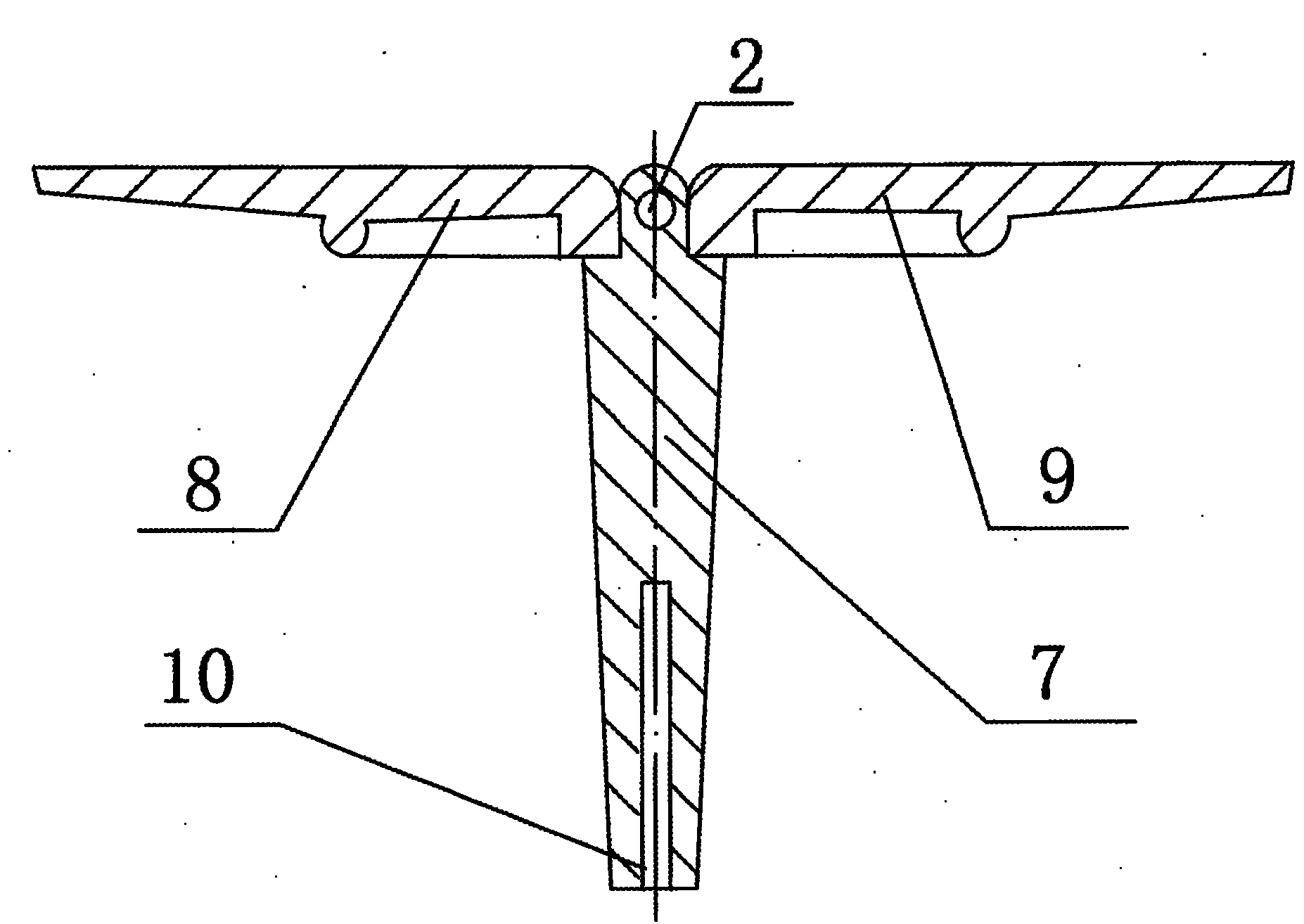

所述的废水回用分流器，所述的导流盖板为T型连接体，所述的导流盖板包括插板和与所述的插板连接的左导流盖板和右导流盖板，所述的左导流盖板和右导流盖板为半圆形。
所述的废水回用分流器，所述的插板下端有开口槽，所述的隔板一端嵌入所述的开口槽。
所述的废水回用分流器，所述的左导流盖板和右导流盖板连接成为一个整体圆形。
有益效果：
1.本实用新型在不改变原有排水设置的基础上，加装在盥洗盆底部，具有既安装方便，又能实现废水回用的特点，是对室内传统排水方式的创新。
2.本实用新型两片半圆形盖板组成的盖板，可根据实际需要分别选择起、落，将废水导入分流孔，贮于容器内，或者将废水排入下水管道。
3.本实用新型的L型斜面与分流孔底部的内沿相接，形成一个独立的管道，可与软管连接将废水引入容器内存储;分流接头的隔板上端连接导流盖板。
