申请日2010.03.26
公开(公告)日2010.12.01
IPC分类号C02F103/28; C02F1/52
申请(专利权)人梨树县郭家店汇泉造纸机械厂;
摘要
本实用新型涉及一种造纸污水处理设备，具体的说是一种造纸污水快速沉淀塔。该沉淀塔包括沉淀塔主体、清水储存塔主体、放射状出水装置、斜板沉淀装置、缓冲槽、进污水管、一次出清水管、球状过滤填料层，所述的沉淀塔主体和清水储存塔主体独立并排设置，放射状出水装置、斜板沉淀装置、缓冲槽设置在沉淀塔主体的内部;所述清水储存塔主体设置有球状过滤填料层、缓冲槽;所述的沉淀塔主体和清水储存塔主体的下面为集污锥体结构，其上带有排渣口和回收口。本实用新型特别适合于小型造纸企业造纸污水的处理，具有工艺技术合理，设备结构简单，能够达到治理造纸工业污染，节能减排目的等优点。
权利要求书

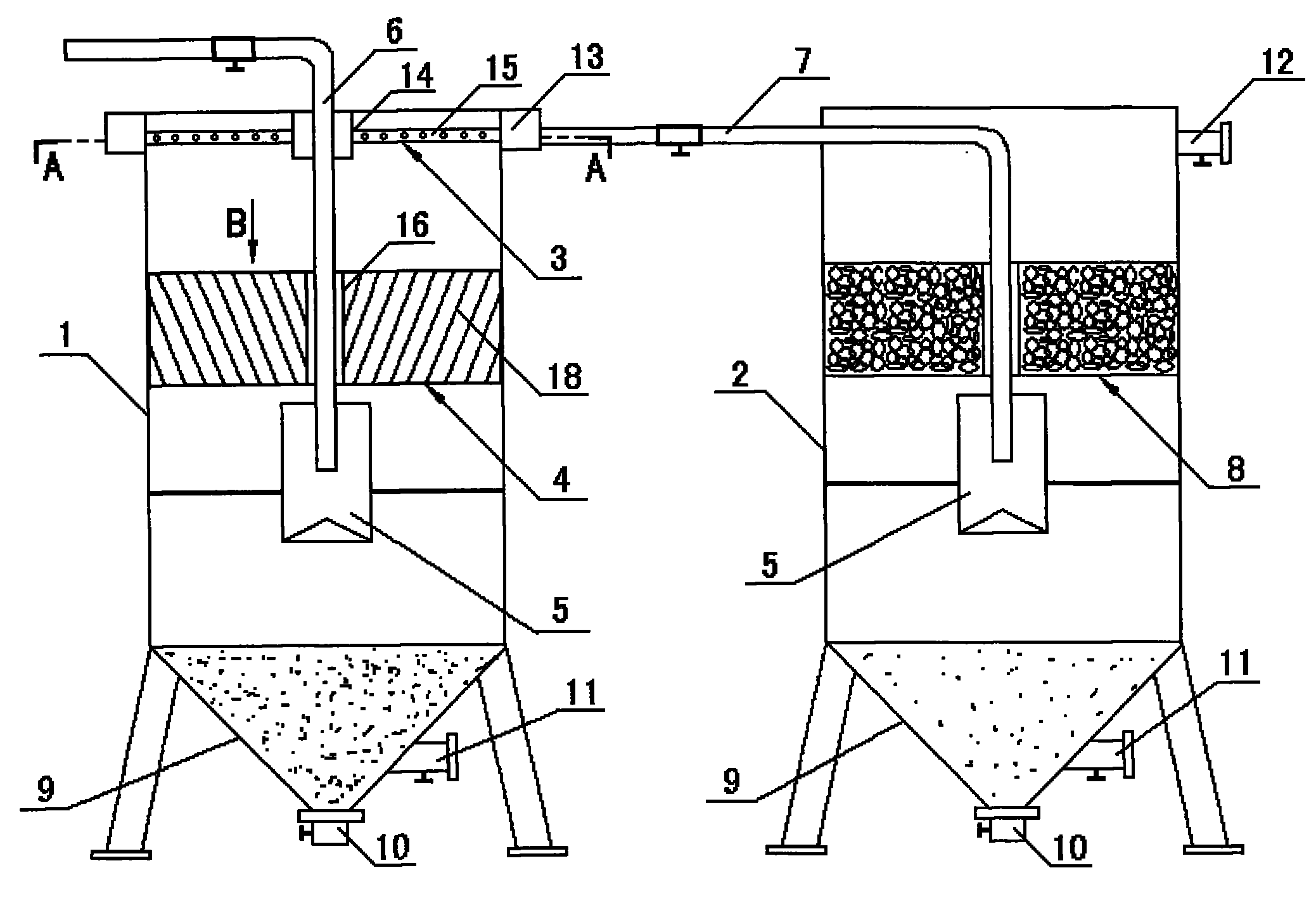

1.一种造纸污水快速沉淀塔，其特征在于：该沉淀塔包括沉淀塔主体(1)、清水储存塔主体(2)、放射状出水装置(3)、斜板沉淀装置(4)、缓冲槽(5)、进污水管(6)、一次出清水管(7)、球状过滤填料层(8)，所述的沉淀塔主体(1)和清水储存塔主体(2)独立并排设置，通过一次出清水管(7)连通，放射状出水装置(3)设置在沉淀塔主体(1)的上端，斜板沉淀装置(4)设置在沉淀塔主体(1)的中间位置，进污水管(6)经过沉淀塔主体(1)的顶端、穿过放射状出水装置(3)和斜板沉淀装置(4)的中心孔被设置在沉淀塔主体(1)的内部，缓冲槽(5)对应进污水管(6)的进水口端被设置在沉淀塔主体(1)的内部;所述的一次出清水管(7)穿过设置在在清水储存塔主体(2)中间位置的球状过滤填料层(8)被设置在清水储存塔主体(2)的内部，在清水储存塔主体(2)内一次出清水管(7)的出水口端设置有缓冲槽(5);所述的沉淀塔主体(1)和清水储存塔主体(2)的下面为集污椎体(9)结构，顶端为排渣口(10)，集污椎体(9)侧面带回收口(11)，清水储存塔主体(2)的上面带有二次清水出口(12)。
2.根据权利要求1所述的一种造纸污水快速沉淀塔，其特征在于：所述的放射状出水装置(3)包括环状的集水槽(13)、中心套孔(14)，以中心套孔(14)为圆心呈放射状设置在中心套孔(14)和集水槽(13)之间的其上带有多个进水小孔的排水管(15)。
3.根据权利要求1所述的一种造纸污水快速沉淀塔，其特征在于：所述的斜板沉淀装置(4)包括中心套孔(16)、圆柱形的侧板(17)，放射状设置在中心套孔(16)和圆柱形的侧板(17)之间、倾斜设置的沉淀缓冲板(18)。
4.根据权利要求1所述的一种造纸污水快速沉淀塔，其特征在于：所述的设置在沉淀塔主体(1)内部的斜板沉淀装置(4)将沉淀塔主体(1)分割成上面清水区和下面沉淀区。
说明书
造纸污水快速沉淀塔
技术领域
本实用新型涉及一种造纸污水处理设备，具体的说是一种造纸污水快速沉淀塔。
背景技术
根据资料显示，我国人均用纸量为25kg左右，而发达国家人均用纸量达到100kg以上，所以纸张的需求量表明了一个国家是否发达和人民生活水平的一项标准。
因此，随着我国人民生活水平的提高，纸张需求量大大增加，小造纸厂也如雨后春笋在全国各地发展起来。废纸已经成为人们生活中重要的污染源之一，利用废纸再生重新造纸，变废为宝，可以大大的减轻对环境的污染，但物资转换容易产生二次污染。
根据资料统计，我国万吨以下的小造纸厂其纸和纸板的产量，占全国纸行业的60%，而2万吨以上的纸厂其产量仅占全国产量的40%左右。这说明，我国目前纸张市场的主要力量仍是这些小造纸厂。
这些小造纸厂在东北地区各省市很多，几乎各市县都有1-5家，但还是满足不了市场的需求，它们在乡镇一级举足轻重即增加了地方财政收入，又解决了大批待业人员，并拉动了一批相关的产业，是乡镇一级工业的支柱，但随之而来的也带来了很多的污染问题，具体表现在：由于企业规模小，资金不足，不利于采用先进的环保设备和技术，所以污染较为严重，又无相应的措施，采取得过且过的态度、原地踏步、停滞不前，既怕砍掉，又不敢投资建设，严重的阻碍了生产的发展。治理造纸工业污染，节能减排，开发清洁生产先进工艺技术，开发环保设备，火烧眉毛，势在必行。也是摆在造纸机械制造工业面前的研究课题和挑战。
发明内容
本实用新型的目的是要提供一种适合于小型造纸企业造纸污水的处理，工艺技术合理，设备结构简单，能够达到治理造纸工业污染，节能减排目的的造纸污水快速沉淀塔。
本实用新型的目的是这样实现的，该沉淀塔包括沉淀塔主体、清水储存塔主体、放射状出水装置、斜板沉淀装置、缓冲槽、进污水管、一次出清水管、球状过滤填料层，所述的沉淀塔主体和清水储存塔主体独立并排设置，通过一次出清水管连通，放射状出水装置设置在沉淀塔主体的上端，斜板沉淀装置设置在沉淀塔主体的中间位置，进污水管经过沉淀塔主体的顶端、穿过放射状出水装置和斜板沉淀装置的中心孔被设置在沉淀塔主体的内部，缓冲槽对应进污水管的进水口端被设置在沉淀塔主体的内部;所述的一次出清水管穿过设置在在清水储存塔主体中间位置的球状过滤填料层被设置在清水储存塔主体的内部，在清水储存塔主体内一次出清水管的出水口端设置有缓冲槽;所述的沉淀塔主体和清水储存塔主体的下面为集污椎体结构，顶端为排渣口，集污椎体侧面带回收口，清水储存塔主体的上面带有二次清水出口。
所述的放射状出水装置包括环状的集水槽、中心套孔，以中心套孔为圆心呈放射状设置在中心套孔和集水槽之间的其上带有多个进水小孔的排水管。
所述的斜板沉淀装置包括中心套孔、圆柱形的侧板，放射状设置在中心套孔和圆柱形的侧板之间、倾斜设置的沉淀缓冲板。
所述的设置在沉淀塔主体内部的斜板沉淀装置将沉淀塔主体分割成上面清水区和下面沉淀区。
本实用新型具有以下优点和积极效果：
1、本实用新型根据小型造纸厂的实际情况，结合国内外先进技术，设计了一种大容量立式污水快速沉淀塔，经过几个日产20吨以下的造纸厂使用，效果很好，造纸废水循环使用，达到了零排放的目的。有的造纸厂到目前已经使用2年滴水未放，实现了封闭生产，并得到了当地政府的表扬。
2、本实用新型快速沉淀塔是结合平流式沉淀法和斜板式沉淀法的原理，设计而成的一种新型水循环的理想设备，它集中了两种沉淀方法的优点，并可以结合化学方法而使排入的白水快速沉淀，达到生产过程用水再循环的目的。
3、本实用新型快速沉淀塔适用于日产30吨以下中小纸厂的循环用水，塔高5-6米，直径2.5-4米，用8-12毫米厚的钢板焊制而成，一般根据产量设计利用2-4个循环塔即可循环生产。
4、本实用新型快速沉淀塔主要用于厂内处理的一级及二级处理，用沉淀法分离废水中密度大于水的固体悬浮物，如泥砂、填料、绿泥及白泥等无机颗粒物质，以及回收有用的细小纤维。
5、本实用新型产品结合传统平流式沉淀和斜板式沉淀两种沉淀方法的优点，进一步解决两种沉淀方法的缺点，既有平流式工作平稳之好处，又有斜板式沉淀快速之优点，而且运行成本低廉，随时排入随时沉淀，随时使用。由于采用立式沉淀的方式，减少了处理容积，设备占地面积7-10平方米，沉淀塔设立在车间门前，10米左右的地方，即可以减少水泵的用电功率，又可减少排泥的困难。
6、采用本实用新型快速沉淀塔，还有一个特点就是不损坏农田，不用挖大面积沉淀池，不用大兴土木，不耗费大量资财，减少人力用工，并对地下水丝豪没有污染只用超过罐体直径很小的基础，坐在上面就行，所有排出的造纸废水都在铁罐里面循环。对周围居民、庄稼、树木丝豪没有影响，关上大门，砌死排放口即可生产。由于循环用水，水塔内白水温度一般在摄氏40-50度，特点是冬季如连续生产，塔内可不结冰。
7、节能减排效果好。本实用新型产品快速沉淀塔，使造纸白水达到零排放，生产每吨纸可以节约40吨水，如果一个日产15吨的纸厂采用此塔，每日可节约用水600吨水，一年可节约180000吨水。如果10个纸厂或100个纸厂均使用此塔，节约用水量十分惊人。
8、节约浆料，采用本实用新型快速沉淀塔，每吨纸可回收浆料和填料80kg，按年产1万吨纸厂计算，每年可增产800吨纸。
9、采用本实用新型快速沉淀塔，占地面积小，较地面沉淀池省地约五亩左右。如果100个纸厂使用，可省耕地500亩以上。
10、运行成本低，本实用新型快速沉淀塔整个工艺只用2.5寸或3寸水泵即可，耗电3瓦千，其它用水均用压力差运行。
