申请日2010.01.28
公开(公告)日2010.11.17
IPC分类号E03D11/02
摘要
本实用新型公开了一种防污水飞溅坐便器，包括盆体和污水出口，所述污水出口设有水，其特征在于，在污水出口的上方设有扰流装置。相较于现有技术，本实用新型的防污水飞溅坐便器采用在盆体上设置扰流装置来对坐便器内的水进行扰流，防止在大便的时候坐便器内的水震荡过大引起污水飞溅，既卫生也保证了人体的健康安全。
翻译权利要求书

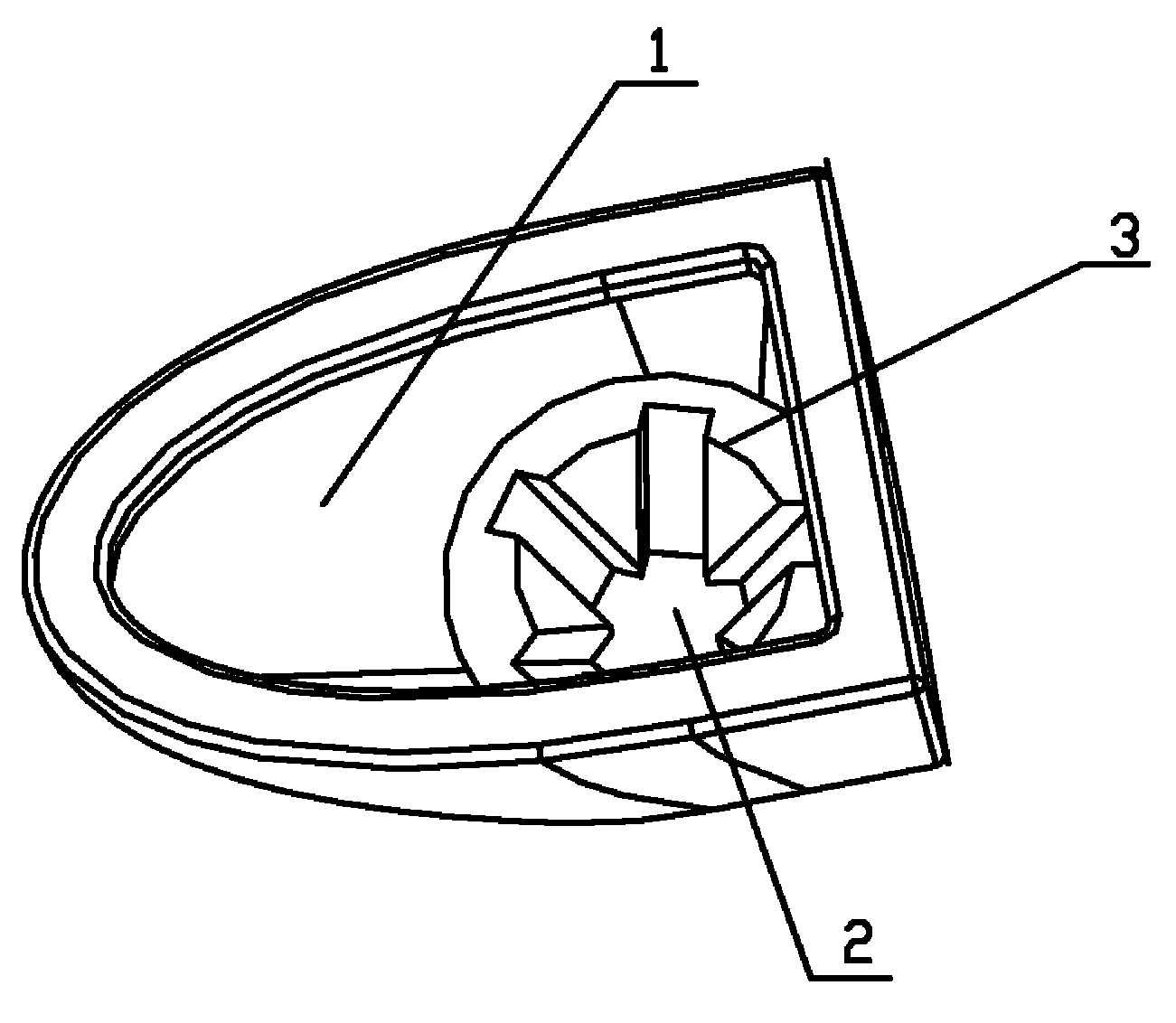

1.一种防污水飞溅坐便器，包括盆体(1)和污水出口(2)，所述污水出口(2)设有水(6)，其特征在于，在污水出口(2)的上方设有扰流装置(3)。
2.根据权利要求1所述的防污水飞溅坐便器，其特征在于，所述的扰流装置(3)与盆体(1)一体成型。
3.根据权利要求1所述的防污水飞溅坐便器，其特征在于，所述的扰流装置(3)是与盆体(1)分离的单独装置。
4.根据权利要求2或3所述的防污水飞溅坐便器，其特征在于，所述扰流装置(3)位于污水出口(2)的上方0～200mm，且部分或者全部位于水(6)的下方。
5.根据权利要求1至3中任一权利要求所述的防污水飞溅坐便器，其特征在于，所述的扰流装置(3)是由至少一个凸筋(4)或/和至少一个凹槽(5)组成。
6.根据权利要求5所述的防污水飞溅坐便器，其特征在于，所述凸筋(4)或/和凹槽(5)与水平面夹角为0°～180°。
7.根据权利要求5所述的防污水飞溅坐便器，其特征在于，所述凸筋(4)或/和凹槽(5)为一条或者几条封闭的环。
8.根据权利要求5所述的防污水飞溅坐便器，其特征在于，所述凸筋(4)或/和凹槽(5)为螺旋状。
9.根据权利要求3所述的防污水飞溅坐便器，其特征在于，所述扰流装置(3)设有卡位(8)。
10.根据权利要求3所述的防污水飞溅坐便器，其特征在于，所述扰流装置的材料是陶瓷，也可以是金属或者高分子。
说明书
防污水飞溅坐便器
技术领域
本实用新型防污水飞溅坐便器涉及民用卫生洁具领域，具体说是一种坐便器，适用于家庭、医院、商场、宾馆、公共卫生间等场所。
背景技术
现有坐便器在大便时会造成污水飞溅，有时会飞溅到臀部或者坐便器上部，非常不卫生，也容易造成病菌传染，严重影响个人卫生及身体健康。
现有的专利技术大部分为通过浮在坐便器内的漂浮物，如ZL200420090862.X;或者通过增加一个挡板，如ZL200520100809.8;或者是用产生泡沫的方法，如ZL02115225.X来防止污水飞溅。上述专利技术中，漂浮物和挡板不容易清洗且不容易被使用者接受，泡沫则耗费能源且不方便，所以在实际生活中都很少应用推广。
发明内容
本实用新型的目的在于克服上诉不足，提供一种防止污水飞溅的坐便器。
为了实现上述目的，本实用新型的防污水飞溅坐便器通过以下技术方案达成：一种防污水飞溅坐便器，包括盆体和污水出口，所述污水出口设有水，其特征在于，在污水出口的上方设有扰流装置。
所述的扰流装置与盆体一体成型。
所述的扰流装置是与盆体分离的单独装置，材料是陶瓷，也可以是金属或者高分子。
所述与盆体分离的扰流装置设有卡位。
所述扰流装置位于污水出口的上方0～200mm，且部分或者全部位于水的下方。
所述的扰流装置是由至少一个凸筋或/和至少一个凹槽组成。
所述凸筋或/和凹槽与水平面夹角为0°～180°。
所述凸筋或/和凹槽为一条或者几条封闭的环。
所述凸筋或/和凹槽为螺旋形。
相较于现有技术，本实用新型的防污水飞溅坐便器采用在污水出口上设置具有凸筋或者凹槽的扰流装置来对坐便器内的水进行扰流作用，防止在大便的时候坐便器内的水震荡过大引起污水飞溅，既卫生也保证了人体的健康安全。
