申请日2010.01.27
公开(公告)日2010.10.06
IPC分类号C02F1/00; F03C2/08
摘要
本实用新型提供一种环保节能减排污水热能回收系统，与余热污水源相连接，利用余热污水做功，将做功后的污水供应至污水回收系统，环保节能减排污水热能回收系统包括经第一污水管路和第二污水管路相连的螺杆膨胀机单元、污水控制阀以及多组污水截止阀，余热污水流入螺杆膨胀机单元做功，螺杆膨胀机单元包括螺杆膨胀机以及负载设备，余热污水推动螺杆膨胀机做功驱动负载设备，污水截止阀设于第一污水管路上，控制污水的流通，污水控制阀设于第一污水管路以及第二污水管路上，控制污水流量。本环保节能减排污水热能回收系统符合节能降耗、高效实用节能环保要求，二氧化碳排放为零，氮氧化物和硫化物排放为零。
翻译权利要求书

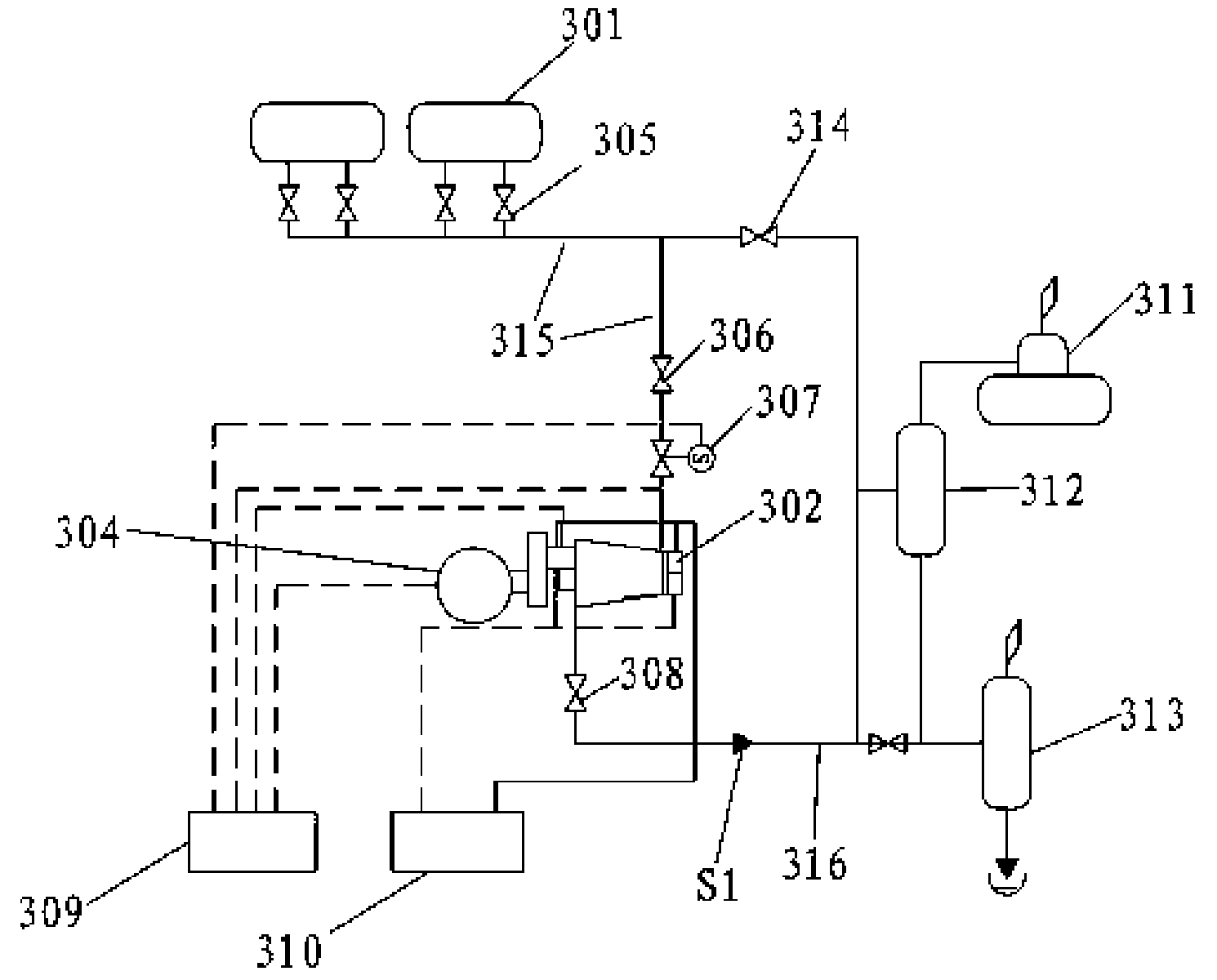

1.一种环保节能减排污水热能回收系统，通过第一污水管路与现有余热污水源相连接，利用所述余热污水源排出的余热污水做功，其特征在于：
所述环保节能减排污水热能回收系统包括通过所述第一污水管路以及所述第二污水管路相连的螺杆膨胀机单元、污水控制阀以及污水截止阀，所述余热污水通过所述第一污水管路流入所述螺杆膨胀机单元做功，做功之后的污水再经所述第二污水管路供应至污水回收系统，其中
所述螺杆膨胀机单元包括螺杆膨胀机以及相连的负载设备，其中，所述余热污水推动所述螺杆膨胀机工作以提供动力驱动所述负载设备;
所述污水截止阀设于所述第一污水管路之上，用于控制污水的流通;以及
所述多组污水控制阀设于所述第一污水管路以及所述第二污水管路之上，用于控制污水的流量。
2.根据权利要求1所述的环保节能减排污水热能回收系统，其特征在于，所述污水回收系统包括连排扩容器以及定排扩容器，用于将所述做功后的污水进行扩容降压以分离出蒸汽。
3.根据权利要求2所述的环保节能减排污水热能回收系统，其特征在于，所述污水回收系统包括除氧器，用于回收利用所述蒸汽。
4.根据权利要求1所述的环保节能减排污水热能回收系统，其特征在于，所述环保节能减排污水热能回收系统进一步包括控制系统和润滑系统，所述控制系统用于控制所述螺杆膨胀机单元以及位于所述第二污水管路上的控制阀，所述润滑系统用于润滑所述螺杆膨胀机单元。
5.根据权利要求1所述的环保节能减排污水热能回收系统，所述螺杆膨胀机单元还包括变速机，所述螺杆膨胀机通过所述变速机与负载设备连接。
说明书
一种环保节能减排污水热能回收系统
【技术领域】
本实用新型涉及一种环保节能减排污水热能回收系统，特别是涉及一种能够充分利用工业余热污水产生动力进行发电或者做功的螺杆膨胀动力系统。
【背景技术】
我国的一次能源现状不容乐观，煤炭资源储量虽然世界排名第二(美国第一，是我国储量的一倍)，但我国可开采的煤炭资源不足百年时间，远少于世界前六位储煤量的国家;我国的石油和天然气资源也仅够开采几十年，世界范围内的石油开采也可能在本世纪内短缺。
由于我国能源结构的特点，能源没有实现充分的阶梯利用，余热资源量大而分布广泛，例如在冶金和钢铁行业，会排出大量的余热污水(80-90?)，这些余热污水中所蕴含的热量往往得不到利用，而仅通过回收钢铁企业的余热污水一项，就可以为每个企业带来2MW到5MW的电能。
综上所述，需要一种环保节能减排污水热能回收系统，其可以解决现有的能量利用不充分的问题。
【发明内容】
本实用新型所要解决的技术问题在于提供一种环保节能减排污水热能回收系统，其能够回收低品位热能并直接转换成电能。
为解决上述技术问题，根据本实用新型一优选实施例，提供了一种环保节能减排污水热能回收系统，通过第一污水管路与现有余热污水源相连接，利用余热污水源排出的余热污水做功，并通过第二污水管路将做功后的污水供应至污水回收系统，环保节能减排污水热能回收系统包括通过第一污水管路以及第二污水管路相连的螺杆膨胀机单元、污水控制阀以及多组污水截止阀，余热污水通过第一污水管路流入螺杆膨胀机单元做功，做功之后的污水再经第二污水管路供应至污水回收系统，其中螺杆膨胀机单元包括螺杆膨胀机以及相连的负载设备，其中，余热污水推动螺杆膨胀机工作以提供动力驱动负载设备;污水截止阀设于第一污水管路之上，用于控制污水的流通;以及多组污水控制阀设于第一污水管路以及第二污水管路之上，用于控制污水的流量。
根据本实用新型一优选实施例，污水回收系统包括连排扩容器以及定排扩容器，用于将做功后的污水进行扩容降压以分离出蒸汽。
根据本实用新型又一优选实施例，污水回收系统包括除氧器，用于回收利用蒸汽。
根据本实用新型又一优选实施例，环保节能减排污水热能回收系统进一步包括控制系统和润滑系统，用于控制螺杆膨胀机单元以及位于第二污水管路上的控制阀，润滑系统用于润滑螺杆膨胀机单元。
根据本实用新型又一优选实施例，螺杆膨胀机单元还包括变速机，螺杆膨胀机通过变速机与负载设备连接。
本实用新型的优点在于，螺杆膨胀机单元应用于低品位污水能源再利用而言节能降耗、高效实用。可以直接利用热水高效率产生机械能，从而产生电力，所以它特别适用于炼钢厂的废水利用，由它替代电动机来带动给水泵和风机可节约大量用电，为企业排放的废热液找到一条可利用的途径，带来可观的回收效益。此外，本环保节能减排污水热能回收系统还符合节能环保要求，二氧化碳排放为零，氮氧化物和硫化物排放为零。
为了能更进一步了解本实用新型为达成预定目的所采取的技术、手段及功效，请参阅以下有关本实用新型的详细说明与附图，相信本实用新型的目的、特征与特点，可由此得到深入且具体的了解，然而所附图式仅提供参考与说明用，并非用来对本实用新型加以限制。
