申请日2018.01.17
公开(公告)日2018.05.18
IPC分类号C02F9/02
摘要

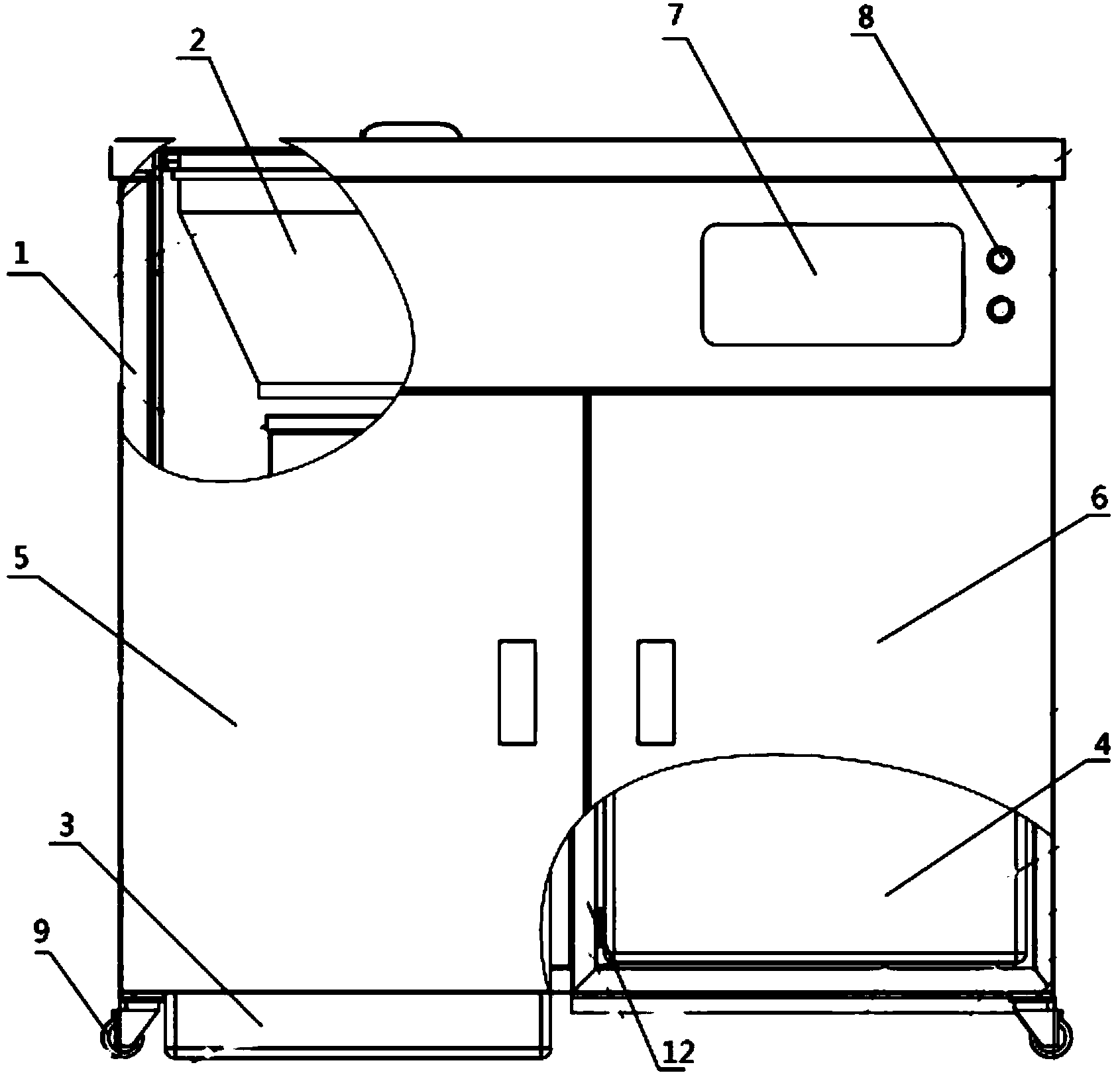

本发明公开了一种城市泔水分离机，包括外壳、漏渣框、垃圾桶、放油桶、水箱、前垃圾门、前油水门、后门和上盖，前垃圾门和前油水门分别呈左右布局设置在外壳的前侧面，后门设置在外壳的后侧面，上盖设置在外壳的上侧面;漏渣框、放油桶、垃圾桶和水箱均设置在外壳内，且放油桶与前油水门对应设置，垃圾桶与前垃圾门对应设置，水箱与后门对应设置，漏渣框设置在垃圾桶的上方且位于上盖的下方，且漏渣框的出渣口与垃圾桶连通，漏渣框的出水口与水箱连通，水箱的出油口与放油桶连通。本发明一种城市泔水分离机通过漏渣框和水箱对泔水内的残渣、油和水进行分离，使其可以将水直接排放至下水道内，泔水运输人员只需要运输残渣和油即可。
权利要求书
1.一种城市泔水分离机，其特征在于：包括外壳、漏渣框、垃圾桶、放油桶和水箱，所述漏渣框、所述放油桶、所述垃圾桶和所述水箱均设置在所述外壳内，所述漏渣框设置在所述垃圾桶的上方，且所述漏渣框的出渣口与所述垃圾桶连通，所述漏渣框的出水口与所述水箱连通，所述水箱的出油口与所述放油桶连通。
2.根据权利要求1所述的城市泔水分离机，其特征在于：还包括前垃圾门、前油水门、后门和上盖，所述前垃圾门和所述前油水门分别呈左右布局设置在所述外壳的前侧面，所述前垃圾门与所述垃圾桶对应设置，所述前油水门与所述放油桶对应设置，所述后门设置在所述外壳的后侧面，所述后门与所述水箱对应设置，所述上盖设置在所述外壳的上侧面，所述上盖位于所述漏渣框的上方。
3.根据权利要求1所述的城市泔水分离机，其特征在于：所述水箱和所述垃圾桶在所述外壳的前侧面上的投影重合设置，所述放油桶的长度等于所述外壳的长度的1/2，所述放油桶的宽度等于所述外壳的宽度，所述水箱和所述垃圾桶的长度等于所述外壳的1/2，所述水箱和所述垃圾桶的宽度等于所述外壳的宽度的1/2。
4.根据权利要求3所述的城市泔水分离机，其特征在于：所述外壳的底部设置有与所述垃圾桶对应的通口，所述垃圾桶的下端穿过所述通口设置在地面上。
5.根据权利要求2所述的城市泔水分离机，其特征在于：还包括电器箱和重量传感器，所述重量传感器设置在所述放油桶的底面与所述外壳的底面之间，所述电器箱固定设置在所述放油桶上方，所述重量传感器和所述电器箱电连接，所述水箱与所述放油桶之间通过水泵连通，所述水泵与所述电器箱电连接，所述电器箱外侧设置有显示屏和控制按钮。
6.根据权利要求5所述的城市泔水分离机，其特征在于：所述垃圾桶、所述放油桶、所述水箱和所述电器箱之间均设置有隔板。
7.根据权利要求1所述的城市泔水分离机，其特征在于：所述外壳的底部设置有万向行走轮。
说明书
城市泔水分离机
技术领域
本发明涉及环保领域，尤其涉及一种城市泔水分离机。
背景技术
城市的各个餐馆在营业的过程中均会产生大量的泔水，其一般均是残渣、油和水的混合物，现阶段大多数处理方法均是将其放置在泔水桶内，由专门的人员将其收走后进行统一处理，但是采用此种方式需要将泔水整体均运走，而泔水中的水其实是可以直接排放至城市下水道内的，如果将其均运走在进行处理，会增加运输成本。
发明内容
本发明的目的就在于为了解决上述问题而提供一种城市泔水分离机。
本发明通过以下技术方案来实现上述目的：
一种城市泔水分离机，包括外壳、漏渣框、垃圾桶、放油桶和水箱，所述漏渣框、所述放油桶、所述垃圾桶和所述水箱均设置在所述外壳内，所述漏渣框设置在所述垃圾桶的上方，且所述漏渣框的出渣口与所述垃圾桶连通，所述漏渣框的出水口与所述水箱连通，所述水箱的出油口与所述放油桶连通。
进一步，所述分离机还包括前垃圾门、前油水门、后门和上盖，所述前垃圾门和所述前油水门分别呈左右布局设置在所述外壳的前侧面，所述前垃圾门与所述垃圾桶对应设置，所述前油水门与所述放油桶对应设置，所述后门设置在所述外壳的后侧面，所述后门与所述水箱对应设置，所述上盖设置在所述外壳的上侧面，所述上盖位于所述漏渣框的上方。
优选地，所述水箱和所述垃圾桶在所述外壳的前侧面上的投影重合设置，所述放油桶的长度等于所述外壳的长度的1/2，所述放油桶的宽度等于所述外壳的宽度，所述水箱和所述垃圾桶的长度等于所述外壳的1/2，所述水箱和所述垃圾桶的宽度等于所述外壳的宽度的1/2。
具体地，所述外壳的底部设置有与所述垃圾桶对应的通口，所述垃圾桶的下端穿过所述通口设置在地面上。
进一步，所述分离机还包括电器箱和重量传感器，所述重量传感器设置在所述放油桶的底面与所述外壳的底面之间，所述电器箱固定设置在所述放油桶上方，所述重量传感器和所述电器箱电连接，所述水箱与所述放油桶之间通过水泵连通，所述水泵与所述电器箱电连接，所述电器箱外侧设置有显示屏和控制按钮。
具体地，所述垃圾桶、所述放油桶、所述水箱和所述电器箱之间均设置有隔板。
优选地，所述外壳的底部设置有万向行走轮。
本发明的有益效果在于：
本发明一种城市泔水分离机通过漏渣框和水箱对泔水内的残渣、油和水进行分离，使其可以将水直接排放至下水道内，泔水运输人员只需要运输残渣和油即可，可以有效的减少运输压力，节约运输成本。
