申请日2011.08.18
公开(公告)日2012.04.18
IPC分类号C02F9/08; C02F1/68; C02F1/66; C02F1/28
摘要
一种饮用水处理用前中置活性炭过滤装置，包括筒体、上下封头、环形布水器、高效改性纤维球滤层、人工锰砂滤层、KDF55滤层、颗粒活性炭滤层、麦饭石滤层、微孔陶瓷滤芯，其特征在于：该过滤装置中设置有环形过滤板，过滤板的上方设置有环形布水器、高效改性纤维球滤层、人工锰砂滤层、KDF55滤层、颗粒活性炭滤层、麦饭石滤层，过滤板的下方设置有内压式微孔陶瓷滤芯，上封头上设置有进水口，下封头上设置有出水口、排污口，所述微孔陶瓷滤芯下段与筒体内壁之间设置有净水通道，所述微孔陶瓷滤芯的中心开设有浓水通道;它经济适用，能为乡镇自然村和农村集中居住小区提供合格健康的饮用水。
权利要求书
1.一种饮用水处理用前中置活性炭过滤装置，包括筒体、上下封头、环形布水器、高效改性纤维球滤层、人工锰砂滤层、KDF55滤层、颗粒活性炭滤层、麦饭石滤层、微孔陶瓷滤芯，其特征在于：该过滤装置的筒体中设置有一环形过滤板(18)，过滤板的上方自上而下设置有环形布水器(19)、高效改性纤维球滤层(20)、人工锰砂滤层(21)、KDF55滤层(22)、颗粒活性炭滤层(23)、麦饭石滤层(24)，过滤装置的上封头上设置有进水口(2d)，下封头上设置有出水口(2e)、排污口(2f)，下封头的内侧排污口处设置有中空凸台(25)，中空凸台上套设有内压式微孔陶瓷滤芯(26)，微孔陶瓷滤芯上段与筒体内壁之间设置有第一环形硅胶密封垫(27)，微孔陶瓷滤芯下段与筒体内壁之间设置有净水通道(28)，微孔陶瓷滤芯的中心开设有浓水通道(29)，微孔陶瓷滤芯下端与下封头内侧之间设置有第二环形硅胶密封垫(30)，上封头内侧与筒体上口之间设置第三环形硅胶密封垫(31)。
2.根据权利要求1所述的过滤装置，其特征在于，所述过滤装置(2)中的高效改性纤维球滤层的填充密度为75～80 g/cm3、人工锰砂滤层的粒度为1.0—1.2mm、KDF55滤层的粒度为0.9—1.0mm、颗粒活性炭滤层的粒度为0.8—1.0mm、麦饭石滤层的粒度为3—4mm、内压式微孔陶瓷滤芯的孔径为0.5μm,滤层总厚度>0.9m。
3.根据权利要求1所述的过滤装置，其特征在于，所述过滤装置(2)的密闭容器是由筒体2b与上封头2a以及下封头2c螺旋连接而成。
说明书
一种饮用水处理用前中置活性炭过滤装置
技术领域
本实用新型涉及水净化设备，特别是供乡镇自然村和农村集中居住小区家庭使用的饮用水处理用前中置过滤装置的制造领域。
背景技术
改革开放以来，随着工业化的不断推进，水资源的污染严重威胁着人类的生活，特别是对农村的影响最为严重，在我国农村，基本上是有条件的打井取水饮用，无条件的就在河里和山沟里用管网直接取水饮用，而目前全国92%以上的河流和地下水受到污染，甚至严重污染，即使是有井有水也无法饮用，威胁着农村群众的身体健康，一般乡镇自然村和农村集中居住小区家庭没有使用类似城市自来水的条件，其主要是以地下水或地表自然水系作为饮用水的来源，其现状是，饮用水污染、严重超标，达不到中华人民共和国《生活饮用水卫生标准》，而上述污染的现状构成了对广大农村群众健康的极大威胁。
公知的净水器产品设计构造简单，技术含量低，存在较多的缺陷，尤其是对地下水地表水的净化有很大的局限性，此缺陷成了该类产品的一个技术瓶颈，而目前的制造商却无法弥补以上缺陷，其产品主要是基于对城市自来水再净化，达到一般净化的目的而设计的，不能解决乡镇自然村和农村集中居住小区人员直接采用地下水或地表水等水源经净化后达到中华人民共和国《生活饮用水卫生标准》，成为生活饮用水的目的。
实用新型内容
本实用新型主要是结合我国实际，目的是提供一种饮用水处理用前中置活性炭过滤装置，以解决乡镇自然村和农村集中居住小区人员直接采用地下水或地表水等水源经净化后优于中华人民共和国《生活饮用水卫生标准》，成为生活饮用水的问题。本新型的目的由以下技术方案实现，一种饮用水处理用前中置活性炭过滤装置，包括筒体、上下封头、环形布水器、高效改性纤维球滤层、人工锰砂滤层、KDF55滤层、颗粒活性炭滤层、麦饭石滤层、微孔陶瓷滤芯，其特征在于：该过滤装置的筒体中设置有一环形过滤板，过滤板的上方自上而下设置有环形布水器、高效改性纤维球滤层、人工锰砂滤层、KDF55滤层、颗粒活性炭滤层、麦饭石滤层，过滤装置的上封头上设置有进水口，下封头上设置有出水口、排污口，下封头的内侧排污口处设置有中空凸台，中空凸台上套设有内压式微孔陶瓷滤芯，微孔陶瓷滤芯上段与筒体内壁之间设置有第一环形硅胶密封垫，微孔陶瓷滤芯下段与筒体内壁之间设置有净水通道，微孔陶瓷滤芯的中心开设有浓水通道，微孔陶瓷滤芯下端与下封头内侧之间设置有第二环形硅胶密封垫，上封头内侧与筒体上口之间设置第三环形硅胶密封垫。

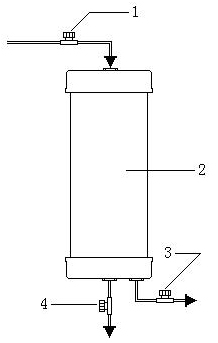

上述设计中，本新型采用二级多层过滤装置以分别针对乡镇自然村和农村集中居住小区饮用水处理的不同需要。如对农村地下地表水或自制自来水来说，本新型对其先进行环形布水器喷洒、高效改性纤维球滤层过滤、人工锰砂滤层过滤和KDF55滤层过滤，再进行颗粒活性炭滤层吸附和麦饭石滤层活化，最后进行微孔陶瓷滤芯过滤处理。
与现有技术(在现有单层活性炭过滤处理的基础上)相比，本新型针对农村地下地表水源增加了一段环形布水器喷洒、高效改性纤维球滤层过滤、人工锰砂滤层过滤和KDF55滤层过滤、颗粒活性炭滤层吸附和麦饭石滤层活化，微孔陶瓷滤芯别离等处理步骤。本新型中，环形布水器可有效滤除水中的各种大颗粒泥沙、污垢、机械杂质、藻类还能起到水的分布以及反冲洗隔料作用;高效改性纤维球滤层易于反洗再生，能运用自身表面沾附的大量生物团与充氧，与原水反复接触，有效截留不易沉淀去除的微小悬浮浊质、胶体杂质和浊渣，彻底澄清水源;人工锰砂滤层能有效去除水中的铁、锰离子、有害金属、部分有害胶体污染物质与机械杂质;KDF55滤层可有效去除水中的余氯以及重金属和酸根离子，并抑制水中微生物的生长繁殖;颗粒活性炭滤层能有效吸附水中的余氯、异味、异色、农药、三氯甲烷以及微粒杂质、有机物、大肠杆菌和部分重金属元素等;麦饭石滤层既能有效防止滤料下漏阻塞过滤板上的滤孔，提高滤速，又能有效吸附水中游离的部分金属离子，双向调节净化水的 PH 值并可溶出多种对人体有用的微量元素;微孔陶瓷滤芯可滤除水中大于0.5μm的致病菌，完全滤除水中的铁锈、虫类、藻类和尘埃等各种悬浮污染物。
本新型具有如下特点：1、可有效滤除水中的各种大颗粒泥沙、污垢、机械杂质、藻类具有水的分布以及反冲洗隔料作用。2、易于反洗再生，能运用自身表面沾附的大量生物团与充氧，与原水反复接触，有效截留不易沉淀去除的微小悬浮浊质、胶体杂质和浊渣，彻底澄清水源。3、能有效去除水中的铁、锰离子、有害金属、部分有害胶体污染物质与机械杂质。4、可有效去除水中的余氯以及重金属和酸根离子，并抑制水中微生物的生长繁殖。5、能有效吸附水中的余氯、异味、异色、农药、三氯甲烷以及微粒杂质、有机物、大肠杆菌和部分重金属元素等。6、能有效吸附水中游离的部分金属离子，双向调节净化水的 PH 值并可溶出多种对人体有用的微量元素。7、可滤除水中大于0.5μm的致病菌，完全滤除水中的铁锈、虫类、藻类和尘埃等各种悬浮污染物。8、通过与后级过滤装置配套使用，过滤后水质优于中华人民共和国《生活饮用水卫生标准》。
本新型经济适用，供水能力每小时3-8吨，特别适合乡镇自然村和农村集中居住小区家庭使用。
