申请日2010.01.19
公开(公告)日2014.07.09
IPC分类号C02F3/30; C02F9/14
摘要
本发明涉及垂直折流多功能污水生物处理系统，包括池体、曝气式泛水井、进口、出口和废气回收管，进口和出口分别设置在池体两端，池体从左至右依次相隔开的是调节池、厌氧池、好氧池和生态池，调节池与厌氧池前端通过厌氧曝气式泛水井相连通，厌氧池另一端与好氧池后端通过第一好氧曝气式泛水井相连通，好氧池另一端与生态池通过第二好氧曝气式泛水井相连通，好氧池通过第二好氧曝气式泛水井顶端连接的废气回收管进而相连通。本发明的垂直折流多功能污水生物处理系统，气体利用率高，吹托的废气直接能回收利用，无污染的造成，施工简单，处理成本低，还可以用于各种污水的生物治理。
翻译权利要求书

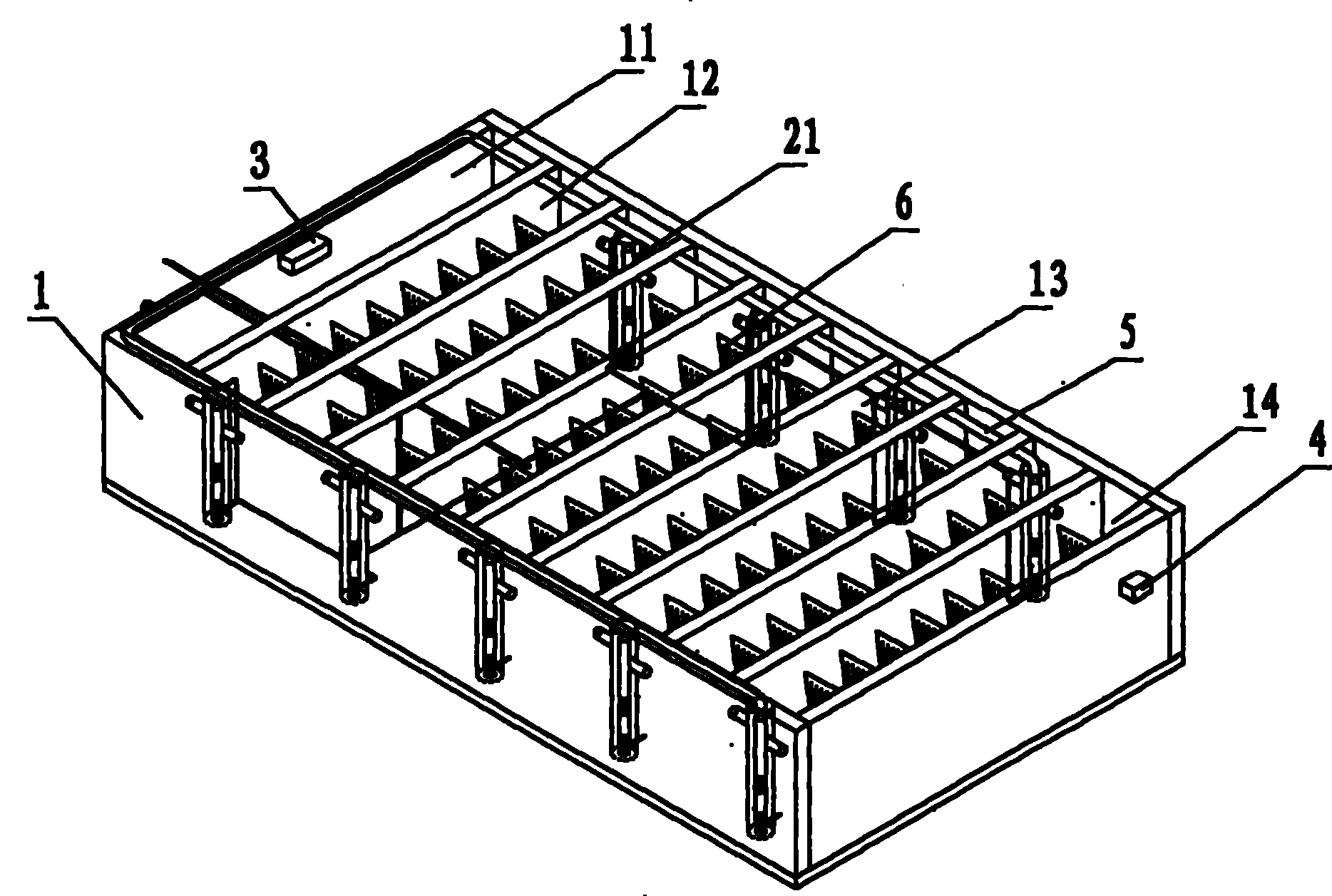

1.一种垂直折流多功能污水生物处理系统，其特征是：包括池体(1)、曝 气式泛水井、进口(3)、出口(4)和废气回收管(5)，所述的进口(3)和出 口(4)分别设置在池体(1)两端，池体(1)从左至右依次相隔开的是调节池 (11)、厌氧池(12)、好氧池(13)和生态池(14)，所述的曝气泛水井包括厌 氧曝气式泛水井(21)和第一好氧曝气式泛水井、第二好氧曝气式泛水井，调 节池(11)与厌氧池(12)前端通过厌氧曝气式泛水井(21)相连通，厌氧池 (12)另一端与好氧池(13)后端通过第一好氧曝气式泛水井相连通，好氧池 (13)另一端与生态池(14)通过第二好氧曝气式泛水井相连通，好氧池(13) 通过第二好氧曝气式泛水井顶端连接的废气回收管(5)进而相连通。
2.根据权利要求1所述的垂直折流多功能污水生物处理系统，其特征是： 所述的厌氧曝气式泛水井包括井体、进水口、出水管、厌氧曝气喷嘴(21-1) 和提升管，井体上设置有进水口，井体内部的底端设置有厌氧曝气喷嘴(21-1)， 井体内厌氧曝气喷嘴(21-1)的上部设置有提升管，厌氧曝气喷嘴(21-1)内 还设置有高压水喷口，提升管上部的一侧设置有混合液的出水管，出水管伸出 井体外。
3.根据权利要求1所述的垂直折流多功能污水生物处理系统，其特征是： 所述的第一好氧曝气式泛水井、第二好氧曝气式泛水井包括井体、进水口、出 水管、好氧曝气喷嘴(22-1)和提升管，井体上设置有进水口，井体内部的底 端设置有好氧曝气喷嘴(22-1)，井体内好氧曝气喷嘴(22-1)的上部设置有提 升管，好氧曝气喷嘴(22-1)内还设置有环形空气布气孔口，提升管上部的一 侧设置有混合液的出水管，出水管伸出井体外。
4.根据权利要求1所述的垂直折流多功能污水生物处理系统，其特征是： 所述的厌氧池(12)内和好氧池(13)内还设置有复合型净化水质处理装置。
5.根据权利要求4所述的垂直折流多功能污水生物处理系统，其特征是： 所述的复合型净化水质处理装置为采用高压喷涂法制作的片状微生物膜片(6)。
说明书
垂直折流多功能污水生物处理系统
技术领域
本发明涉及水环境污染处理工程领域，尤其是垂直折流多功能污水生物处 理系统。
背景技术
当前，污水生物处理技术不断涌现，各种处理工艺如SBR、A2O、FBA、 等，这些技术的应用推动了我国污水处理事业蓬勃发展。但是这些工艺同时也 存在着很多的不足之处，综合体现在处理成本高，不能真正把生物技术和生物 产品同处理工艺有机的结合起来，特别是曝气设施，气体利用率低，吹托的废 气直接不能回收利用，而直接转移到空气中，造成二次污染，还存在动力消耗 大，处理成本高，治理效果不明显，不可适用于各种污水的生物治理。
发明内容
本发明要解决的技术问题是：提供一种动力消耗小、处理成本低、治理效 果明显并可适用于各种污水的生物治理的垂直折流多功能污水生物处理系统。
本发明解决其技术问题所采用的技术方案是：一种垂直折流多功能污水生 物处理系统，包括池体、曝气式泛水井、进口、出口和废气回收管，进口和出 口分别设置在池体两端，池体从左至右依次相隔开的是调节池、厌氧池、好氧 池和生态池，曝气泛水井包括厌氧曝气式泛水井和第一好氧曝气式泛水井、第 二好氧曝气式泛水井，调节池与厌氧池前端通过厌氧曝气式泛水井相连通，厌 氧池另一端与好氧池后端通过第一好氧曝气式泛水井相连通，好氧池另一端与 生态池通过第二好氧曝气式泛水井相连通，好氧池通过第二好氧曝气式泛水井 顶端连接的废气回收管进而相连通，厌氧池具有多格组成，好氧池也具有多格 组成，好氧池的数量跟厌氧池的数量相同。
厌氧曝气式泛水井包括井体、进水口、出水管、厌氧曝气喷嘴和提升管， 井体上设置有进水口，进水口的位置可以设置在井体上部一侧，也可以设置在 井体的下部一侧，井体内部的底端设置有厌氧曝气喷嘴，井体内厌氧曝气喷嘴 的上部设置有提升管，厌氧曝气喷嘴内还设置有高压水喷口，提升管上部的一 侧设置有混合液的出水管，出水管伸出井体外，提升管的直径与井体直径比为1： 3。
第一好氧曝气式泛水井、第二好氧曝气式泛水井包括井体、进水口、出水 管、好氧曝气喷嘴和提升管，井体上设置有进水口，井体内部的底端设置有好 氧曝气喷嘴，井体内好氧曝气喷嘴的上部设置有提升管，好氧曝气喷嘴内还设 置有环形空气布气孔口，提升管上部的一侧设置有混合液的出水管，出水管伸 出井体外，提升管的直径与井体直径比为1：3。
提升管包括生物仓、设置在生物仓上部的过渡段和设置在过渡段上部的气 液混合管，过渡段为四根200mm的立柱形成的，生物仓内装有颗粒状生物膜， 生物仓的两端设有生物膜拦截网。
井体为内径不小于500mm的圆筒，其高度根据污水处理设施的深度而定， 为了使井体增强牢固度，井体为金属或玻璃钢或混凝土制成的。
厌氧池内和好氧池内还设置有复合型净化水质处理装置。
复合型净化水质处理装置为采用高压喷涂法制作的片状微生物膜片，膜片 上组装有培养基插片技术所提取的应用微生物菌株菌群。
为了可以根据所处理污水的性质而建造的多格式池体，池体结构可以为砼 结构、砖混结构、钢结构和玻璃钢结构，池体的容积可根据污水的日处理量而 决定。
本发明的有益效果是，本发明的垂直折流多功能污水生物处理系统，综合 体现了处理成本低，真正把生物技术和生物产品同处理工艺有机的结合起来， 不仅具有水的折流传递功能，特别是曝气设施，气体利用率高，吹托的废气直 接能回收利用，无污染的造成，施工简单，处理成本低，还可以用于各种污水 的生物治理。
