申请日2010.01.20
公开(公告)日2010.10.27
IPC分类号C02F1/44
摘要
本实用新型公开的一种膜法水处理玻璃钢膜壳，包括圆柱形玻璃钢膜壳，圆柱形玻璃钢膜壳的圆柱面上设置有开口，开口处竖直设置有圆柱形中空的水咀，水咀与圆柱形玻璃钢膜壳内部相通，水咀的外圆柱面的上、下部分分别设置有上凹槽、下凹槽，上凹槽与下凹槽之间设置有螺纹，下凹槽上固定有L型密封圈，螺纹上设置有圆螺母。本实用新型膜法水处理玻璃钢膜壳，结构简单，安装方便，连接牢固，密封效果好。
翻译权利要求书

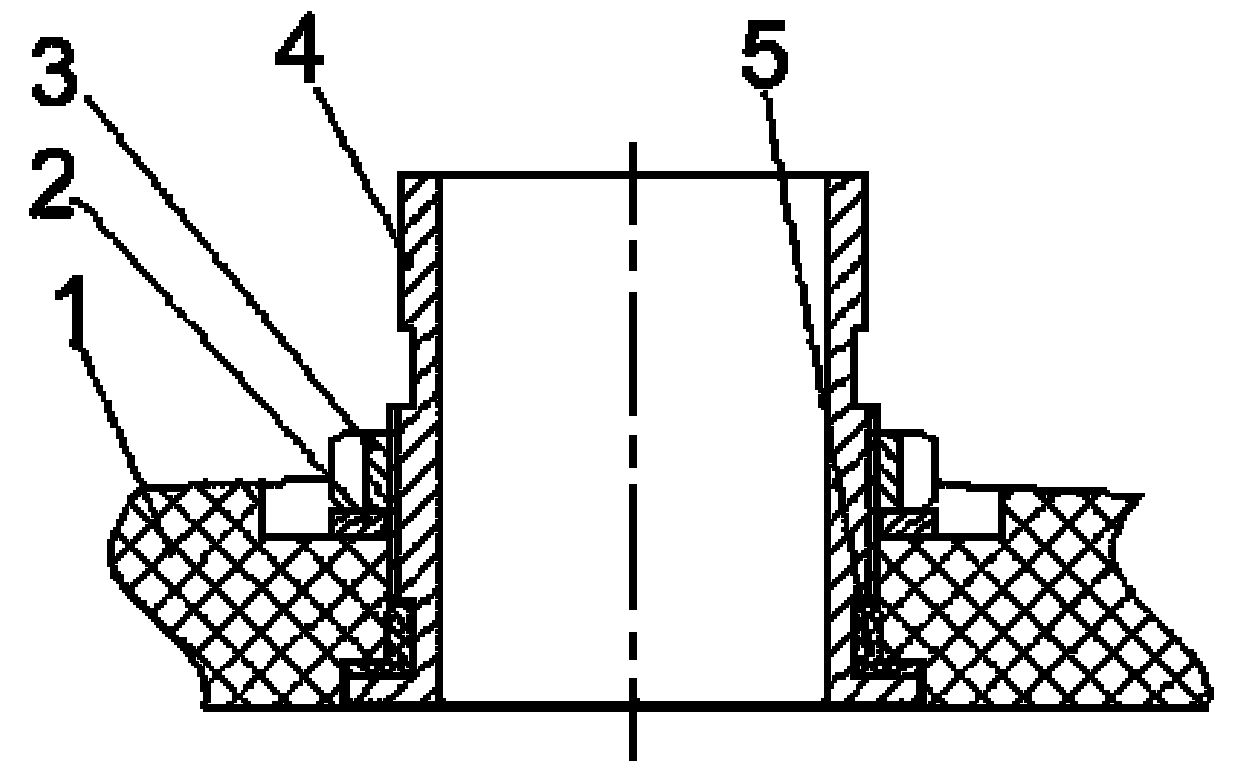

1.一种膜法水处理玻璃钢膜壳，其特征在于，圆柱形玻璃钢膜壳(1)的圆柱面上设置有开口，开口处设置有圆柱形中空的水咀(4)，水咀(4)与圆柱形玻璃钢膜壳(1)内部相通，水咀(4)的外圆柱面的上、下部分分别设置有上凹槽(7)、下凹槽(6)，所述上凹槽(7)与下凹槽(6)之间设置有螺纹(8)，所述下凹槽(6)上固定有L型密封圈(5)，所述螺纹(8)上设置有圆螺母(3)。
2.根据权利要求1所述的膜法水处理玻璃钢膜壳，其特征在于，所述水咀(4)的下端面为圆弧面，与玻璃钢膜壳(1)内孔相切。
3.根据权利要求1所述的膜法水处理玻璃钢膜壳，其特征在于，所述L型密封圈(5)上端设置有不锈钢垫圈(2)、圆螺母(3)，通过旋紧圆螺母(3)使L型密封圈(5)被压紧。
说明书
膜法水处理玻璃钢膜壳
技术领域
本实用新型属于水处理装置技术领域，涉及一种膜组件的原水、浓水连接口用的膜法水处理玻璃钢膜壳。
背景技术
现有膜法水处理装置的外壳多采用的是玻璃钢膜壳。在玻璃钢膜壳的侧壁上开有口，在开口处设置有原水、浓水进出水咀。但是，由于膜法水处理玻璃钢膜壳工作在内部受压状态，外部通过水咀与外围管道刚性连接，水咀与玻璃钢膜壳连接处的防渗漏处理就显得致关重要。另外水处理芯膜成本较高，所以在结构上对水处理芯膜的保护也显得尤为重要，在拆卸中不能出现破损、划伤等事故。
发明内容
本实用新型的目的是提供一种膜法水处理玻璃钢膜壳，其原、浓水水咀连接牢固，密封效果好。
本实用新型所采用的技术方案是，一种膜法水处理玻璃钢膜壳，圆柱形玻璃钢膜壳的圆柱面上设置有开口，开口处设置有圆柱形中空的水咀，水咀与圆柱形玻璃钢膜壳内部相通，水咀的外圆柱面的上、下部分分别设置有上凹槽、下凹槽，上凹槽与下凹槽之间设置有螺纹，下凹槽上安装有L型密封圈，螺纹上设置有圆螺母。
本实用新型的特征还在于，
水咀的下端面为圆弧面，与玻璃钢膜壳内孔相切。
L型密封圈上端设置有不锈钢垫圈、圆螺母，通过旋紧圆螺母使L型密封圈被压紧。
本实用新型膜法水处理玻璃钢膜壳，圆柱形玻璃钢膜壳与水咀之间通过L型密封圈密封，再旋紧圆螺母将L型密封圈压紧，起到防止渗漏的效果且压力越高水咀密封越好。水咀最下端为与圆柱形玻璃钢膜壳内孔相切的圆弧，保证圆柱形玻璃钢膜壳内圆柱面没有凸起，从而保证芯膜在装入的过程中不会被划伤，且结构简单，安装方便，连接牢固，密封效果好。
