申请日2017.03.07
公开(公告)日2017.10.17
IPC分类号C02F1/40
摘要
本实用新型公开了一种餐厅厨房移动式微电解泔水油水分离装置，包括箱体，箱体的内腔被依次分隔成储油室、分离室和废水储存室;分离室和废水储存室通过废水导流口连通;分离室和储油室通过溢流孔连通;分离室中设置有气泡发生器;箱体上设置有连通储油室的排油口;箱体上设置有分别连通分离室的沉渣排放口和进料口;箱体上设置有连通废水储存室的废水排放口;所述废水排放口的高度比溢流孔低。
权利要求书

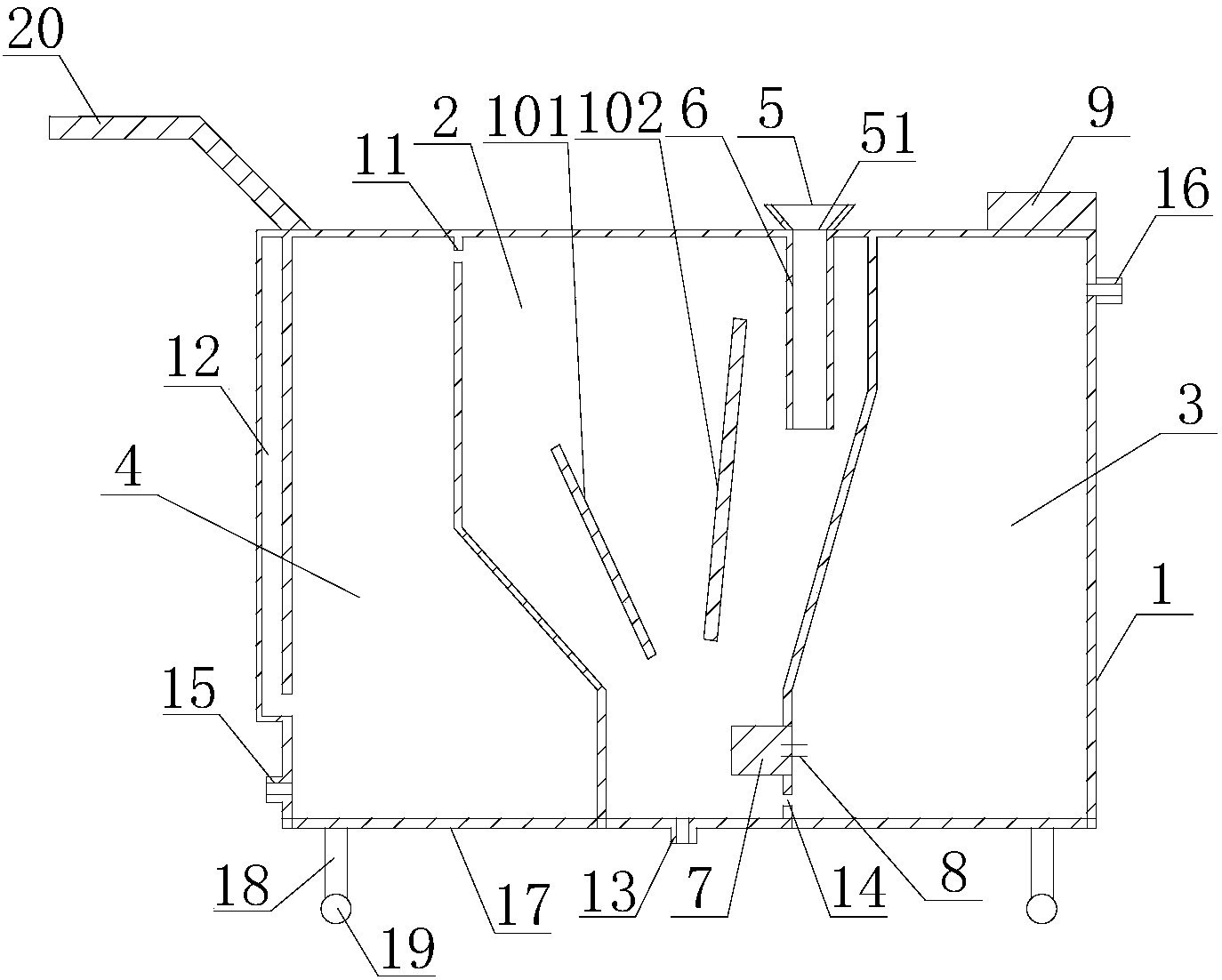

1.餐厅厨房移动式微电解泔水油水分离装置，其特征在于：包括箱体(1)，所述箱体(1)的内腔被依次分隔成储油室(4)、分离室(2)和废水储存室(3);所述分离室(2)和废水储存室(3)通过废水导流口(14)连通;所述分离室(2)和储油室(4)通过溢流孔(11)连通;所述分离室(2)中设置有气泡发生器(7);所述箱体(1)上设置有连通储油室(4)的排油口(15);所述箱体(1)上设置有分别连通分离室(2)的沉渣排放口(13)和进料口(5);所述箱体(1)上设置有连通废水储存室(3)的废水排放口(16);所述废水排放口(16)的高度比溢流孔(11)低。
2.根据权利要求1所述的餐厅厨房移动式微电解泔水油水分离装置，其特征在于：所述分离室(2)为上大下小的漏斗形，分离室(2)中设置有引导液体流向的导流板。
3.根据权利要求2所述的餐厅厨房移动式微电解泔水油水分离装置，其特征在于：所述废水排放口(16)的高度比溢流孔(11)低3厘米。
4.根据权利要求1～3任一所述的餐厅厨房移动式微电解泔水油水分离装置，其特征在于：所述箱体(1)底部设置有底座(17)，底座(17)连接有轮轴(18);所述轮轴(18)底部设置有万向轮(19)。
5.根据权利要求4所述的餐厅厨房移动式微电解泔水油水分离装置，其特征在于：所述进料口(5)中设置有滤网(51)，位于分离室(2)内的进料导入管(6)与进料口(5)的底部相连通。
6.根据权利要求5所述的餐厅厨房移动式微电解泔水油水分离装置，其特征在于：所述溢流孔(11)和废水排放口(16)均位于箱体(1)上半部分;所述排油口(15)和废水导流口(14)均位于箱体(1)下半部分;所述进料口(5)位于箱体(1)顶部;所述沉渣排放口(13)位于箱体(1)底部。
7.根据权利要求6所述的餐厅厨房移动式微电解泔水油水分离装置，其特征在于：所述箱体(1)上设置有控制柜(9)、液位计(12)和把手(20);所述控制柜(9)通过电极(8)与气泡发生器(7)电连接。
说明书
餐厅厨房移动式微电解泔水油水分离装置
技术领域
本实用新型涉及一种餐厅厨房泔水处理装置，具体为一种餐厅厨房移动式微电解泔水油水分离装置。
背景技术
酒店、餐厅等餐饮单位及企事业单位食堂厨房每天产生大量含油泔水，泔水中的油脂往往一部分与水形成乳化物，不易分离，如何解决该问题从而实现油水高效快速分离，既是实现油脂资源化利用，再裂解生产生物柴油的基础，也是保证泔水进入污水处理系统能快速生物净化，达到国家污水国家排放标准的基础;但是传统的厨房用油水分离器在使用时，油水分离效果不是很好，而且也不易移动。
因此，需要对现有技术进行改进。
实用新型内容
本实用新型要解决的技术问题是提供一种餐厅厨房移动式微电解泔水油水分离装置，使用该装置能对泔水进行有效的油水分离。
为了解决上述技术问题，本实用新型提供一种餐厅厨房移动式微电解泔水油水分离装置，包括箱体，所述箱体的内腔被依次分隔成储油室、分离室和废水储存室;所述分离室和废水储存室通过废水导流口连通;所述分离室和储油室通过溢流孔连通;所述分离室中设置有气泡发生器;所述箱体上设置有连通储油室的排油口;所述箱体上设置有分别连通分离室的沉渣排放口和进料口;所述箱体上设置有连通废水储存室的废水排放口;所述废水排放口的高度比溢流孔低。
作为本实用新型的餐厅厨房移动式微电解泔水油水分离装置的改进：所述分离室为上大下小的漏斗形，分离室中设置有引导液体流向的导流板。
作为本实用新型的餐厅厨房移动式微电解泔水油水分离装置的进一步改进：所述废水排放口的高度比溢流孔低3厘米。
作为本实用新型的餐厅厨房移动式微电解泔水油水分离装置的进一步改进：所述箱体底部设置有底座，底座连接有轮轴;所述轮轴底部设置有万向轮。
作为本实用新型的餐厅厨房移动式微电解泔水油水分离装置的进一步改进：所述进料口中设置有滤网，位于分离室内的进料导入管与进料口的底部相连通。
作为本实用新型的餐厅厨房移动式微电解泔水油水分离装置的进一步改进：所述溢流孔和废水排放口均位于箱体上半部分;所述排油口和废水导流口均位于箱体下半部分;所述进料口位于箱体顶部;所述沉渣排放口位于箱体底部。
作为本实用新型的餐厅厨房移动式微电解泔水油水分离装置的进一步改进：所述箱体上设置有控制柜、液位计和把手;所述控制柜通过电极与气泡发生器电连接。
本实用新型可根据需要送到相应的餐饮场所，快速高效的进行油水分离，通过气泡发生器，产生微纳米气泡强化泔水中的油水乳化物的破乳过程，从而高效实现油水分离，分离后的油脂在微纳米气泡的作用下快速浮于分离室内泔水的上层，通过溢流孔进入储油室，实现油水快速分离，油水分离的废水经过废水导流口进入废水储存室。储油室的油脂可收集，实现油脂的资源化，而废水储存室的废水经脱油后，容易生化处理，排入污水管网后，有利于污水处理厂处理达标排放。
