申请日2017.08.21
公开(公告)日2017.12.01
IPC分类号B60P3/00; B60P1/00; B66F9/22; B66F7/18
摘要
本发明公开了一种微型环保自卸式泔水专用机动车，它是在车架的上端设有泔水罐，泔水罐的底端设有托架，托架的后底端设有后支撑连接板，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口，泔水罐的后下端设有出料口，车架的前端设有驾驶室，驾驶室内设有电子液压控制器，电子液压控制器上设有液压操纵杆，本发明结构简单，设计合理，由于采用了液压升降机构和泔水罐的专业设计，不仅可以实现泔水罐的自动倾斜卸料，而且可以收集大量的泔水，统一处理，从源头上铲除了地沟油的滋生条件，保证了人体健康。
权利要求书

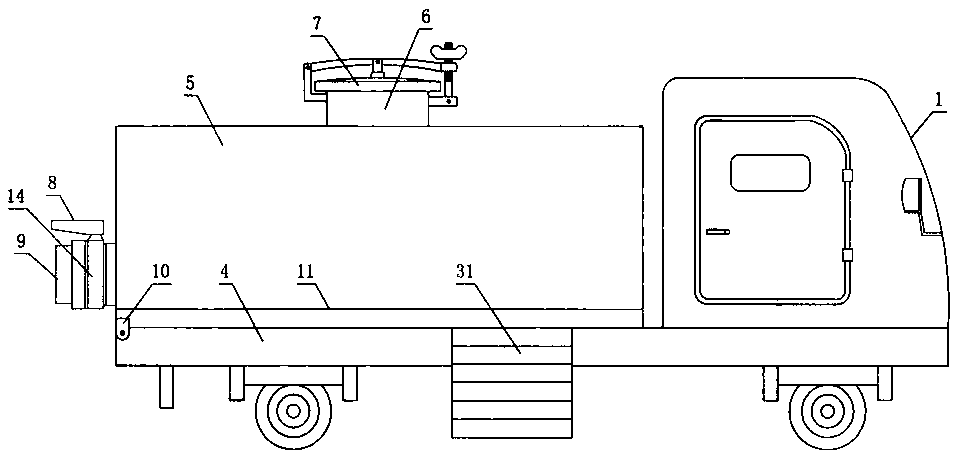

1.一种微型环保自卸式泔水专用机动车，由车架、发动机、变速箱、传动轴、底盘、后桥、电子液压控制器、液压缸及泔水罐组成，其特征在于：所述车架(4)的上端设有泔水罐(5)，泔水罐为一椭圆形内空的长柱体，泔水罐的底端设有托架(11)，托架的前底端设有前支撑连接板(13)，托架的后底端设有后支撑连接板(10)，前后支撑连接板上分别设有轴销孔，车架的后上端设有连接销孔，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口(6)，进料口上设有上盖(7)，泔水罐的后下端设有出料口(9)，出料口上装有控制阀(14)，控制阀上设有操纵杆(8)，车架的前端设有驾驶室(1)，驾驶室内设有电子液压控制器(2)，电子液压控制器上设有液压操纵杆(3)，车架的右侧设有可折叠的推拉式爬梯(31)，车架的前上端设有发动机(21)。
2.根据权利要求1所述的微型环保自卸式泔水专用机动车，其特征在于：所述发动机的后端设有变速箱(23)，变速箱的后端设有前万向节(15)，前万向节的后端连接有传动轴(16)，传动轴的后端设有后万向节(17)，后万向节的后侧设有后桥(19)，后万向节由螺栓固定安装在后桥上。
3.根据权利要求2所述的微型环保自卸式泔水专用机动车，其特征在于：所述后桥的两外侧设有左右两个半轴(18)，半轴的外端装有后轮(20)，车架底梁的上端设有底盘，底盘的上侧设有液压缸(22)，液压缸的上端设有液压升降杆(12)，液压升降杆的上端安装连接在泔水罐的前支撑连接板上，液压缸的外侧设有蓄电池(32)。
4.根据权利要求1所述的微型环保自卸式泔水专用机动车，其特征在于：所述的电子液压控制器中设有电子液压泵，电子液压泵与液压缸由液压油管连接，电子液压控制器由电源线连接在蓄电池上。
5.根据权利要求4所述的微型环保自卸式泔水专用机动车，其特征在于：所述的蓄电池采用24伏电瓶，所述的泔水罐采用不锈钢304材料制成。
6.根据权利要求1所述的微型环保自卸式泔水专用机动车，其特征在于：所述进料口(6)的上端设有上盖(7)，上盖的上端设有固定销(26)，固定销的上端设有连接销孔，进料口的左侧设有左支撑杆(24)，右端设有右固定连接杆(30)，左支撑杆的上端设有压杆(25)，压杆的中部由轴销安装连接在上盖的固定销(26)上，压杆的右端设有固定连接内槽(28)，固定连接杆(30)的右端装有螺杆(29)，螺杆(29)由轴销活动的安装在固定连接杆上，螺杆的上端设有蝶形螺帽(27)，上盖的下端设有密封圈。
7.根据权利要求1所述的微型环保自卸式泔水专用机动车，其特征在于：所述车架(4)的左侧设有上料支架(34)，上料支架由竖梁及横梁组成，上料支架的竖梁内设有滑轮槽，上料支架的底端设有底架(38)，底架内设有液压缸(37)，底架的上端设有升降架(35)，液压缸的上端设有液压升降杆(36)，升降架内设有盛装泔水的物料桶(33)，升降架的底端设有连接销座(39)，连接销座上设有轴销孔，升降杆的上端由轴销安装在升降架的轴销孔内，升降架的里侧设有升降连接板(41)，升降连接板内设有滑轮(40)，滑轮安装在竖梁的滑轮槽内，滑轮槽的顶端设有向内倾斜的卸料滑槽(42)，进料口的上端设有备用漏斗(43)，上料支架的前侧设有上料备用悬挂梯(44)。
说明书
微型环保自卸式泔水专用机动车
技术领域
本发明涉及一种自卸车，确切的说是一种环保微型泔水专用的自卸式机动汽车。
背景技术
泔水，又称潲水，是指饭店、宾馆、餐厅、学校、机关食堂及家庭厨房中产生的剩饭、剩菜、油汤、刷锅洗碗水之类的废弃物，这些废弃物由于缺少专用的运输工具，大都由人力三轮车运送，常见的车上装上几只塑料大口桶，黑乎乎、脏兮兮的从大街小巷收集泔水。由于泔水中含有大量的易腐物质，所到之处散发出酸臭异味，不仅让人感到恶心，更有甚者，这些泔水会通过不法渠道外流，被用于养猪和炼制地沟油再流向市场，严重的影响着人们的身体健康和城市的清洁卫生。
发明内容
因此，人们对环保型泔水专用的自卸式机动汽车存在极大的需求，至今为止还没有发现任何关于本发明的有关报道，本发明人经过大量的研究试验，终于成功的研制出环保型泔水专用的自卸式机动汽车，从而完成了本发明。
本发明的目的就是提供一种环保型泔水专用的自卸式机动汽车，以解决城市餐厨泔水垃圾的运输和清理问题。
本发明的方案是由车架、发动机、变速箱、传动轴、底盘、后桥、电子液压控制器、液压缸及泔水罐组成，其结构特点是在车架的上端设有泔水罐，泔水罐为一椭圆形内空的长柱体，泔水罐的底端设有托架，托架的前底端设有前支撑连接板，托架的后底端设有后支撑连接板，前后支撑连接板上分别设有轴销孔，车架的后上端设有连接销孔，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口，进料口上设有上盖，泔水罐的后下端设有出料口，出料口上装有控制阀，控制阀上设有操纵杆，车架的前端设有驾驶室，驾驶室内设有电子液压控制器，电子液压控制器上设有液压操纵杆，车架的右侧设有可折叠的推拉式爬梯，车架的前上侧设有发动机，发动机的后侧设有变速箱，变速箱的后端设有前万向节，前万向节的后端连接有传动轴，传动轴的后端设有后万向节，后万向节的后侧设有后桥，后万向节由螺栓固定安装在后桥上，后桥的两外侧设有左右两个半轴，半轴的外端装有后轮，车架底梁的上端设有底盘，底盘的上侧设有液压缸，液压缸的上端设有液压升降杆，液压升降杆的上端安装连接在泔水罐的前支撑连接板上，进料口的上端设有上盖，上盖的上端设有固定销，固定销的上端设有连接销孔，进料口的左侧设有左支撑杆，右侧设有右固定连接杆，左支撑杆的上端设有压杆，压杆的中部由轴销安装连接在上盖的固定销上，压杆的右端设有固定连接内槽，固定连接杆的右端装有螺杆，螺杆由轴销活动的安装在固定连接杆上，螺杆的上端设有蝶形螺帽，上盖的下端设有密封圈，进料时拧松蝶形螺帽，将螺杆由压杆的连接内槽内向外移出，即可打开上盖，封盖时将上盖盖严，把螺杆推入压杆的连接内槽内，再将蝶形螺帽拧紧即可。
本发明的有益效果是结构简单，设计合理，节能环保，由于采用了液压升降机构和泔水罐的专业设计，不仅可以实现泔水罐的自动倾斜卸料，节省了人力，而且可以收集大量的泔水，统一处理，进一步规范了餐饮行业废弃物泔水的管理，从源头上铲除了地沟油的滋生条件，保证了人体健康的同时，也使得城市更加美丽。
