申请日2017.08.25
公开(公告)日2018.03.02
IPC分类号B62B3/10; B62B3/02
摘要

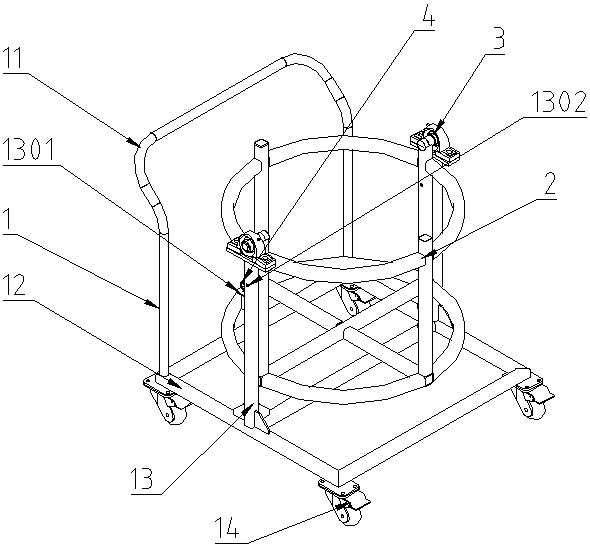

本发明公开了一种泔水桶运输小车，包括车架体1、桶架体2、轴承3和销钉4，所述车架体1包括车把架11、车底架12、中间支撑架13和车轮14，其中车把架11、车底架12和中间支承架13采用焊接的方式固定在一起，中间支承架13上部沿小车长度方向的一侧焊接有销钉固定架1301，销钉固定架1301上放置有销钉4，中间支承架13顶部通过螺栓固定有轴承3，轴承3上设置有桶架体2，使用时将泔水桶放置在桶架体2内，待泔水桶装满后加盖，经过台阶时，桶架体2及泔水桶由于重力作用绕轴承3的轴心旋转，减少了路途中因路面不平而导致的泔水流出，直至运到泔水回收车附近，本发明具有在短距离运输泔水桶时，减小工作人员劳动强度且泔水不易流出的优点。
权利要求书
1.一种泔水桶运输小车，包括车架体(1)、桶架体(2)、轴承(3)和销钉(4)，其特征在于：所述车架体(1)包括车把架(11)、车底架(12)、中间支撑架(13)和车轮(14)，其中车把架(11)焊接在车底架(12)的前部，车底架(12)的中部焊接有中间支承架(13)，车底架的底部安装有四个车轮(14)，中间支承架(13)上部沿小车长度方向的一侧焊接有销钉固定架(1301)，销钉固定架(1301)上放置有销钉(4)，中间支承架(13)顶部通过螺栓固定有轴承(3)，轴承(3)上设置有桶架体(2)。
2.根据权利要求1所述的一种泔水桶运输小车，其特征在于：所述车把架(11)上设置有防滑的橡胶或塑料把手。
3.根据权利要求1所述的一种泔水桶运输小车，其特征在于：所述中间支承架(13)上部沿车体宽度方向的面钻有通孔(1302)。
4.根据权利要求1所述的一种泔水桶运输小车，其特征在于：所述车轮(14)采用带用刹车装置的万向轮。
5.根据权利要求1所述的一种泔水桶运输小车，其特征在于：所述桶架体(2)的下底面高于车底架(12)的上顶面，且桶架体(2)在绕轴承(3)的轴心旋转时，不会碰到车底架(12)的上顶面。
6.根据权利要求1或3所述的一种泔水桶运输小车，其特征在于：所述桶架体(2)与中间支承架(13)相近的竖杆上设置有与中间支承架(13)上的通孔(1302)相配合的孔。
说明书
一种泔水桶运输小车
技术领域
本发明属于食堂餐厅设备领域，具体涉及一种泔水桶运输小车。
背景技术
泔水主要是食堂、餐厅在处理废弃的剩饭剩菜时，将剩饭剩菜倒入泔水桶混合在一起形成的，它富含水分、养分和油，极易发酵产生难闻的气味，现有技术收集泔水的装置主要是塑料桶，塑料桶很少带有轮子，如果食堂或餐厅的泔水桶装满，移动这些装满的泔水桶就会很吃力，很多时候一个人还搞不定，由于那些难闻的气味，食堂或餐厅的工作人员在处理这些装满泔水的泔水桶时的心情可想有多么的糟糕，再加上目前大部分的食堂和餐厅还设置有台阶，运输这些泔水桶的时候，难免会有部分泔水洒出，给后续的清洁工作造成不必要的麻烦。
针对以上问题，有人发明了一种泔水台车，如授权公告号为CN205771273U的中国发明专利公开的一种泔水台车，其利用类似抽屉的结构，泔水桶放入内部，泔水从上部的桌面通槽内倒入泔水桶中，它虽然部分解决了泔水桶的运输问题，但是运输过程中由于台阶存在而造成的路面斜面致使泔水流出的问题，依然没有得到有效的解决;为改进以上问题，开发一种在短距离运输泔水桶时，减小工作人员劳动强度且泔水不易流出的泔水桶运输小车很有必要。
发明内容
本发明的目的是为了提供一种在短距离运输泔水桶时，减小工作人员劳动强度且泔水不易流出的泔水桶运输小车。
本发明的目的是这样实现的：包括车架体、桶架体、轴承和销钉，所述车架体包括车把架、车底架、中间支撑架和车轮，其中车把架焊接在车底架的前部，车底架的中部焊接有中间支承架，中间支承架上部沿小车长度方向的一侧焊接有销钉固定架，销钉固定架上放置有销钉，中间支承架顶部通过螺栓固定有轴承，轴承上设置有桶架体。
进一步地，所述车把架上设置有防滑的橡胶或塑料把手。
进一步地，所述中间支承架上部沿车体宽度方向的面钻有通孔。
进一步地，所述车轮采用带用刹车装置的万向轮。
进一步地，桶架体的下底面高于车底架的上顶面，且桶架体在绕轴承的轴心旋转时，不会碰到车底架的上顶面。
进一步地，所述桶架体与中间支承架相近的竖杆上设置有与中间支承架上的通孔相配合的孔。
本发明的有益效果是：本发明将泔水桶放入桶架体内，车轮的存在，大大减少了运输装满泔水的泔水桶时的劳动强度，一个人就能完成之前几个人完成的任务，同时，运输小车在经过台阶时，泔水桶可以和桶架体一起在重力的作用下绕轴承的轴心旋转，使桶体与地面保持垂直，有效的减少了泔水的流出;总的，本发明具有短距离运输泔水桶时，减小工作人员劳动强度和泔水不易流出的优点。
