申请日2010.02.03
公开(公告)日2010.11.10
IPC分类号B01D36/00; C02F11/12; B30B9/14; B01D29/35
摘要
一种畜牧污水多级固液分离装置，包括一级污水泵体、一级螺杆电机体、一级螺杆体一级固液分离筛网筒体、一级固液分离筒体和污水池，一级固液分离筒体上设有一级污水进水口和一级分离液出水管体，一级分离液出水管体的一端设有二级增压泵体，二级增压泵体上设有二级处理液进水管体，二级处理液进水管体的一端设在二级分离筒体上，二级分离筒体的内部设有二级分离筛网体，二级分离筛网体内部设有二级螺杆体，二级螺杆体设在二级电机体上，二级分离筒体上设有二级处理液出水管体和二级污水回流管体，二级分离筒体上设有固体出料门体，固体出料门体与二级分离筒体之间设有阀门铰链，二级分离筒体和固体出料门体上设置有阀门调节装置。
权利要求书

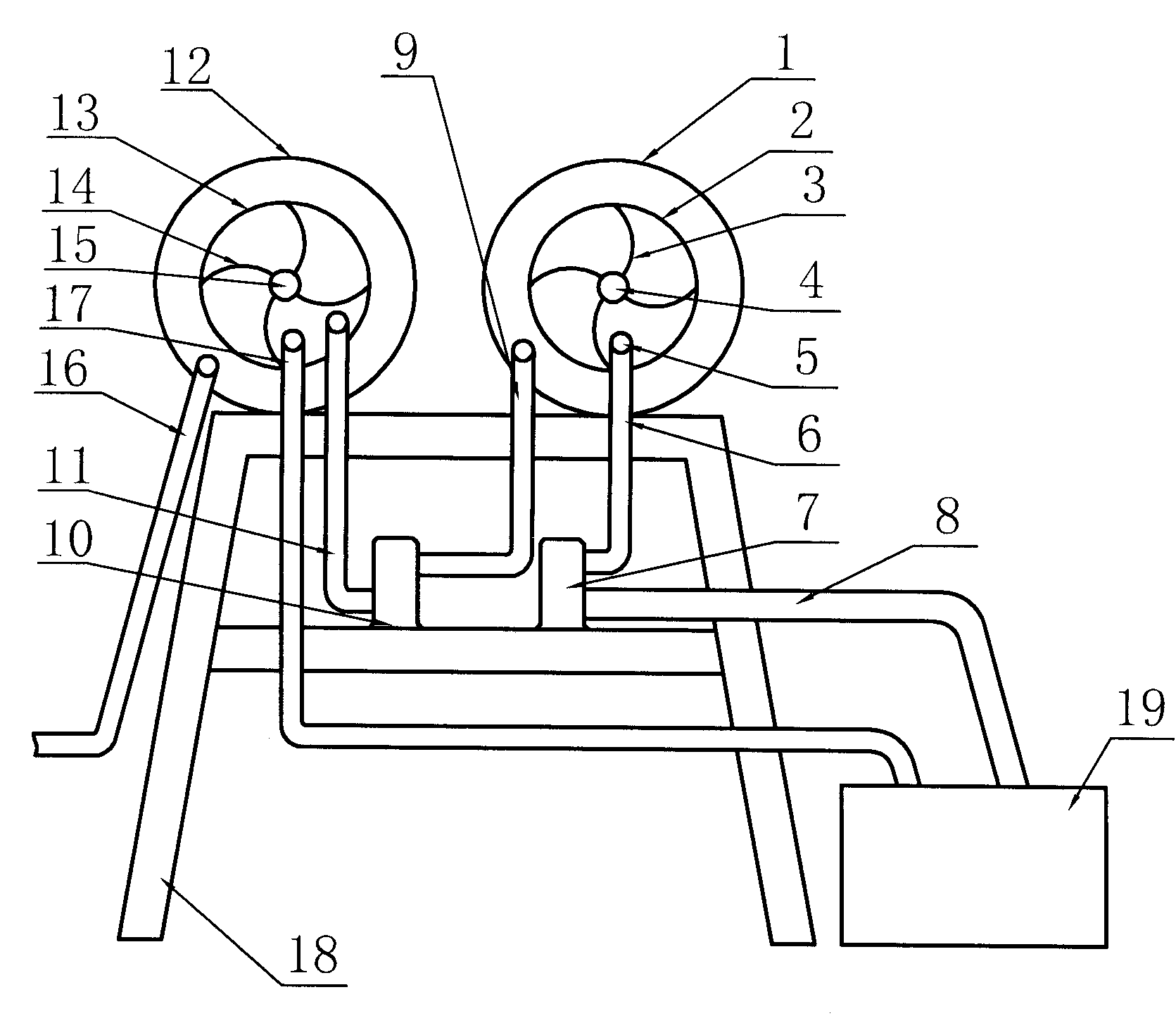

1.一种畜牧污水多级固液分离装置，包括一级污水泵体(7)、一级螺杆电机体(4)、一级螺杆体(3)、一级固液分离筛网筒体(2)、一级固液分离筒体(1)和污水池(19)，所述的一级污水泵体(7)上设置有一级污水进水管体(8)和一级污水出水管体(6)，所述的一级固液分离筒体(1)上设置有一级污水进水口(5)和一级分离液出水管体(9)，所述的一级固液分离筛网筒体(2)设置在一级固液分离筒体(1)的内部，所述的一级固液分离筛网筒体(2)的内部设置有一级螺杆体(3)，所述的一级螺杆体(3)设置在一级螺杆电机体(4)上，所述的一级污水泵体(7)设置在支架(18)上，其特征在于：所述的一级分离液出水管体(9)的一端设置有二级增压泵体(10)，所述的二级增压泵体(10)上设置有二级处理液进水管体(11)，所述的二级处理液进水管体(11)的一端设置在二级分离筒体(12)上，所述的二级分离筒体(12)的内部设置有二级分离筛网体(13)，所述的二级分离筛网体(13)内部设置有二级螺杆体(14)，所述的二级螺杆体(14)设置在二级电机体(15)上，所述的二级分离筒体(12)上设置有二级处理液出水管体(16)和二级污水回流管体(17)，所述的二级分离筒体(12)上设置有固体出料门体(20)，所述的固体出料门体(20)与二级分离筒体(12)之间设置有阀门铰链(21)，所述的二级分离筒体(12)和固体出料门体(20)上设置有阀门调节装置(22)。
2.根据权利要求1所述的畜牧污水多级固液分离装置，其特征在于：所述的二级分离筛网体(13)与二级分离筒体(12)相匹配。
3.根据权利要求1所述的畜牧污水 多级固液分离装置，其特征在于：所述的二级螺杆体(14)与二级电机体(15)相匹配。
说明书
畜牧污水多级固液分离装置
技术领域
本实用新型涉及一种固液处理装置，尤其涉及一种畜牧污水多级固液分离装置。
背景技术
随着国家对农林牧业的相继支持，农民在耕种土地之余，努力发展第二农业，即加强对牧业的发展，其中畜牧养殖是主要的部分。但是畜牧养殖在给农民带来丰厚的利润的同时，对环境的污染也是很严重的，特别是对水的污染。而随着国家环保政策的不断加强、实施，对畜牧养殖的废液处理要求也越来越高，而农民的畜牧养殖的成本也越来越高，这就要求畜牧养殖人员对废液加强处理，减少环境污染，降低养殖成本。而现在市场上的固液处理装置固液分离效果不好，为了提高固液分离装置的固液分离水平，就要求对固液分离装置进行优化改进，以满足农民的使用要求。
发明内容
本发明克服了上述固液分离装置所存在的缺点，提供了一种畜牧污水多级固液分离装置，通过对其结构进行优化改进，使其功能进一步完善，提高固液分离装置的分离效果，能够更好的为人们服务。
本实用新型的上述技术问题主要通过下述技术方案得以解决：一种畜牧污水多级固液分离装置，包括一级污水泵体、一级螺杆电机体、一级螺杆体、一级固液分离筛网筒体、一级固液分离筒体，一级污水泵体上设置有一级污水进水管体和一级污水出水管体，一级固液分离筒体上设置有一级污水进水口和一级分离液出水管体，一级固液分离筛网筒体设置在一级固液分离筒体的内部，一级固液分离筛网筒体的内部设置有一级螺杆体，一级螺杆体设置在一级螺杆电机体上，一级污水泵体设置在支架上，一级分离液出水管体的一端设置有二级增压泵体，二级增压泵体上设置有二级处理液进水管体，二级处理液进水管体的一端设置在二级分离筒体上，二级分离筒体的内部设置有二级分离筛网体，二级分离筛网体内部设置有二级螺杆体，二级螺杆体设置在二级电机体上，二级分离筒体上设置有二级处理液出水管体和二级污水回流管体，二级分离筒体上设置有固体出料门体，固体出料门体与二级分离筒体之间设置有阀门铰链，二级分离筒体和固体出料门体上设置有阀门调节装置;
作为优选，畜牧污水多级固液分离装置的二级分离筛网体与二级分离筒体相匹配;
作为优选，畜牧污水多级固液分离装置的二级螺杆体与二级电机体相匹配。
通过以上叙述，本实用新型与现有技术相比具有以下优点：1.通过二级增压泵体的设置，可将一级分离液出水管体分离出的液体，在二级增压泵体的作用下，进入二级固液分离处理装置，进行进一步的固液分离，使固液分离效果更好;2.二级电机体、二级螺杆体、二级分离筛网体、二级分离筒体、二级处理液出水管体和二级污水回流管体的相匹配设置，在二级电机体的作用下，带动二级螺杆体运转，一级分离液出水管体分离出的液体在二级增压泵体和二级螺杆体的作用下，将二次分离的液体通过二级分离筛网体进入二级分离筒体内，通过二级处理液出水管体流出，将此本分液体再循环使用;未被分离出的液体在二级螺杆的作用下，二级污水通过二级污水回流管体回流到污水池，进入重新处理，分离出的固体在二级分离筒体的固体出料门体端进行堆积，以便固体排出;3.固体出料门体和阀门调节装置的设置，当二级分离筒体内堆积的固体达到一定的的量的时候，阀门调节装置可以自动打开固体出料门体，分离出的固体排出;4.本实用新型设计合理，制作简单，降低了畜牧养殖的成本，能够满足农民的需求，能够为农民更好的服务，有利于推广应用。
