申请日2017.11.28
公开(公告)日2018.03.13
IPC分类号B04B1/00; B04B7/08; C02F1/38
摘要
本发明一种泔水离心脱水分离器，包括桶体、分离罩和电机;分离罩设置于桶体内;所述桶体上设有一根于桶体同轴设置的进料管;所述进料管插入桶体中的分离罩内;所述分离罩包括同轴套叠固定配合的：上分离层和下分离层;所述上分离层与下分离层均为锥形的格栅状滤筒;下分离层的下端口设有密封盖板;下分离层的上端口穿过上分离层的下端口上的底板;在上分离层内还设有挡板;所述挡板覆盖下分离层的上端口，且与下分离层的上端口之间设有尺寸间隙α;挡板与上分离层的内壁之间设有尺寸间隙β;所述进料管穿过挡板通入所述下分离层中;所述下分离层由桶体外的电机驱动;所述桶体的底部设有排水孔。
权利要求书
1.一种泔水离心脱水分离器，其特征在于：包括桶体、分离罩和电机;分离罩设置于桶体内;所述桶体上设有一根于桶体同轴设置的进料管;所述进料管插入桶体中的分离罩内;所述分离罩包括同轴套叠固定配合的：上分离层和下分离层;所述上分离层与下分离层均为锥形的格栅状滤筒;下分离层的下端口设有密封盖板;下分离层的上端口穿过上分离层的下端口上的底板;在上分离层内还设有挡板;所述挡板覆盖下分离层的上端口，且与下分离层的上端口之间设有尺寸间隙α;挡板与上分离层的内壁之间设有尺寸间隙β;所述进料管穿过挡板通入所述下分离层中;所述下分离层由桶体外的电机驱动;所述桶体的底部设有排水孔。
2.根据权利要求1所述的一种泔水离心脱水分离器，其特征在于：所述上分离层的最小径向尺寸大于下分离层的最大径向尺寸;所述下分离层的密封盖板外同轴连接一转轴;所述转轴穿过桶体的底板;转轴与所述电机通过传动带相连。
3.根据权利要求1或2所述的一种泔水离心脱水分离器，其特征在于：所述进料管的上端设有漏斗状的进料口;所述桶体外还包覆有一个外壳。
说明书
一种泔水离心脱水分离器
技术领域
本发明涉及垃圾处理设备领域，特别是涉及一种泔水离心脱水分离器。
背景技术
城市餐饮服务业迅速发展，导致餐厨垃圾大量产生，垃圾中含有大量高浓度植物油脂废水。而此类含有污水不同于含烃类石油废水，因为油脂经过高温处理和剧烈搅拌、混合，其在废水中的成分和存在形式较为复杂。若油脂废水直接排放至污水处理厂，不仅会造成氧化池内充氧困难，微生物活性受到抑制，使处理负荷降低，出水水质变差;而且是一种资源浪费。一方面，常用的重力隔油法往往只能将粒径较大的上浮油与水分离，且分离效果不好，油脂层不集中，还会产生恶臭，取油还不方便;而气浮法去除溶解油等效果较差，这两种常用的方法往往不能高效分离油脂，有些处理设备占地面积大，设备投资大，处理费用高;另一方面，油和水分离识别较为复杂。
发明内容
本发明主要解决的技术问题是提供一种泔水离心脱水分离器，解决了泔水中固液分离的问题，同时由于液态垃圾中成分不同导致分离效果差，垃圾分离不彻底的问题。
为解决上述技术问题，本发明采用的一个技术方案是提供一种泔水离心脱水分离器，包括桶体、分离罩和电机;分离罩设置于桶体内;所述桶体上设有一根于桶体同轴设置的进料管;所述进料管插入桶体中的分离罩内;所述分离罩包括同轴套叠固定配合的：上分离层和下分离层;所述上分离层与下分离层均为锥形的格栅状滤筒;下分离层的下端口设有密封盖板;下分离层的上端口穿过上分离层的下端口上的底板;在上分离层内还设有挡板;所述挡板覆盖下分离层的上端口，且与下分离层的上端口之间设有尺寸间隙α;挡板与上分离层的内壁之间设有尺寸间隙β;所述进料管穿过挡板通入所述下分离层中;所述下分离层由桶体外的电机驱动;所述桶体的底部设有排水孔。
优选的是，所述上分离层的最小径向尺寸大于下分离层的最大径向尺寸;所述下分离层的密封盖板外同轴连接一转轴;所述转轴穿过桶体的底板;转轴与所述电机通过传动带相连。

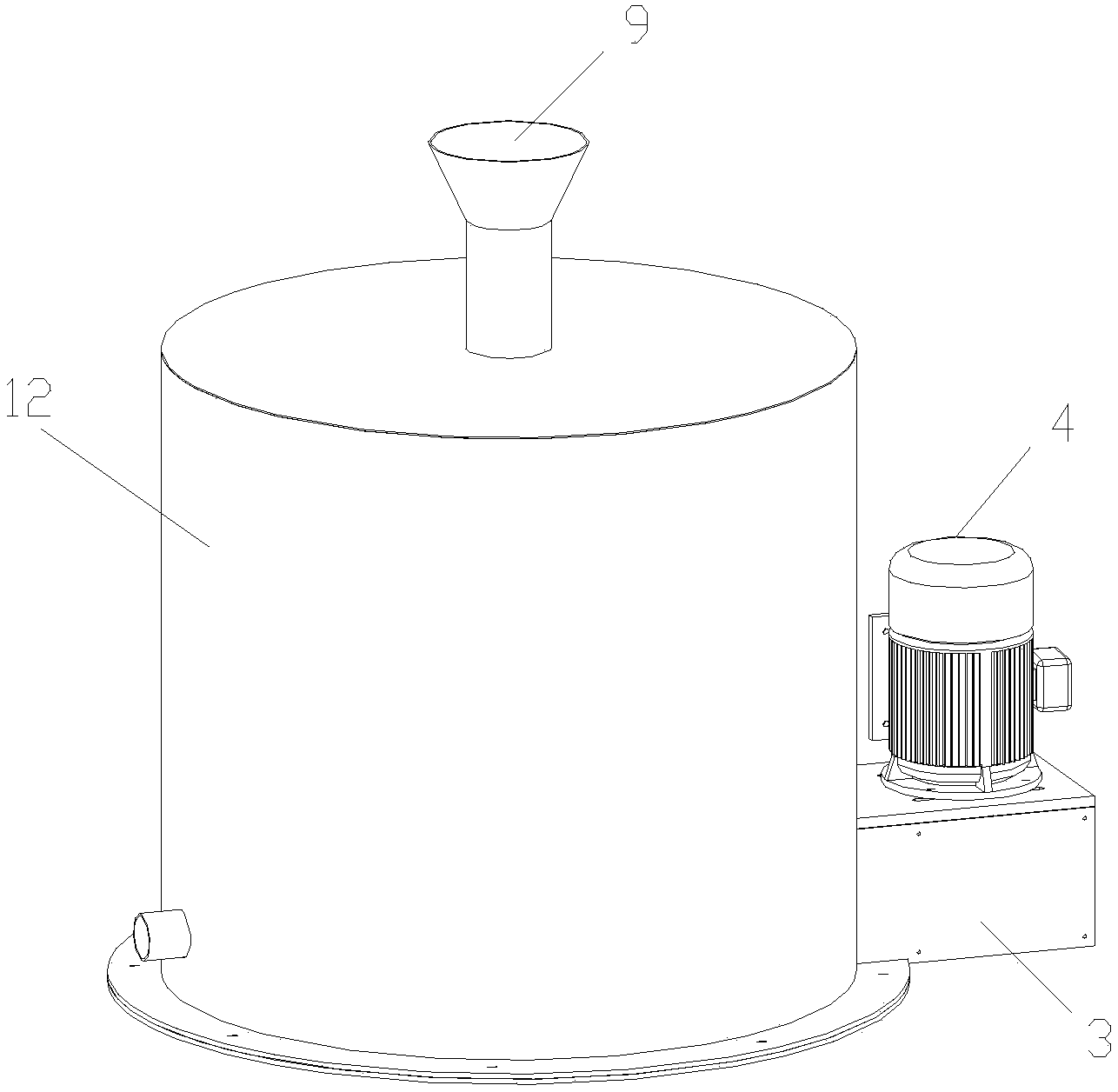

优选的是，所述进料管的上端设有漏斗状的进料口;所述桶体外还包覆有一个外壳。
本发明的有益效果是：提供一种泔水离心脱水分离器，通过离心力的作用将泔水中的固液垃圾进行分离，垃圾颗粒小于一毫米固物的泔水、大于一毫米的餐厨有机固物达到垃圾分类处理合理利用的目的。
