申请日2017.12.08
公开(公告)日2018.05.04
IPC分类号C02F9/02
摘要
本发明公开了一种餐厨垃圾泔水油水分离装置，包括壳体，所述壳体的侧面分别安装有开源单片机和物联装置，壳体的内部安装有滤网，所述壳体的内侧顶部安装有压榨装置，压榨装置位于滤网的上方，所述壳体的侧面连通有进料管，进料管与壳体的连接处安装有第一电磁阀，所述壳体的内侧安装有废物清扫装置，废物清扫装置位于滤网的上方，本餐厨垃圾泔水油水分离装置，通过压榨装置将泔水中的油水进行压榨处理，为其后续进行油水分离工作提供了方便，保证了设计的合理性，通过废物清扫装置对压榨后的废物进行清扫，并通过废物收集箱对废物进行收集，便于对废物进行回收利用。
权利要求书

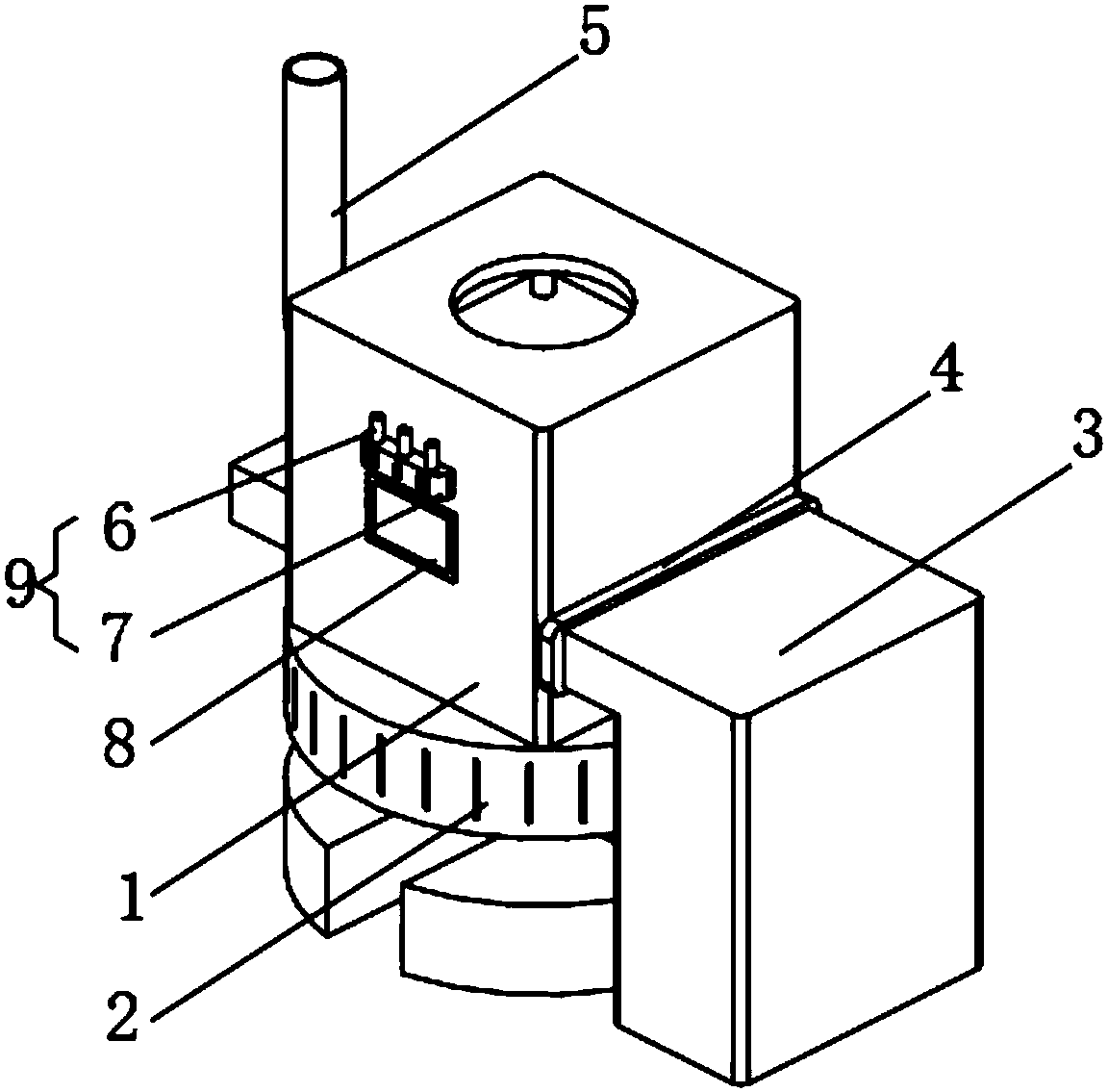

1.一种餐厨垃圾泔水油水分离装置，包括壳体(1)，其特征在于：所述壳体(1)的侧面分别安装有开源单片机(8)和物联装置(9)，壳体(1)的内部安装有滤网(19)，所述壳体(1)的内侧顶部安装有压榨装置(12)，压榨装置(12)位于滤网(19)的上方，所述壳体(1)的侧面连通有进料管(5)，进料管(5)与壳体(1)的连接处安装有第一电磁阀(22)，所述壳体(1)的内侧安装有废物清扫装置(25)，废物清扫装置(25)位于滤网(19)的上方，所述壳体(1)对应废物清扫装置(25)的位置连通有废物收集箱(3)，废物收集箱(3)与壳体(1)的连接处安装有第二电磁阀(4)，所述壳体(1)的底部连通有油水分离器(2)，油水分离器(2)的顶部分别连通有水资源收集装置(10)和油收集装置(11)，所述开源单片机(8)的输入端与外接电源的输出端连接，开源单片机(8)的输出端分别与第一电磁阀(22)、第二电磁阀(4)和油水分离器(2)的输入端连接。
2.根据权利要求1所述的一种餐厨垃圾泔水油水分离装置，其特征在于：所述压榨装置(12)包括电动升降杆(20)，电动升降杆(20)安装在壳体(1)的内侧顶部，且电动升降杆(20)的伸缩端固定有压板(21)，所述开源单片机(8)的输出端与电动升降杆(20)的输入端连接。
3.根据权利要求1所述的一种餐厨垃圾泔水油水分离装置，其特征在于：所述废物清扫装置(25)包括电动伸缩杆(23)，电动伸缩杆(23)安装在壳体(1)的内部侧面，所述电动伸缩杆(23)的伸缩端固定有清洁刷(24)，清洁刷(24)的刷毛与滤网(19)接触，所述开源单片机(8)的输出端与电动伸缩杆(23)的输入端连接。
4.根据权利要求1所述的一种餐厨垃圾泔水油水分离装置，其特征在于：所述水资源收集装置(10)包括水收集箱(14)，水收集箱(14)通过出水管(15)与油水分离器(2)连通，且出水管(15)与水收集箱(14)的连接处安装有污水过滤器(13)。
5.根据权利要求1所述的一种餐厨垃圾泔水油水分离装置，其特征在于：所述油收集装置(11)包括油收集箱(16)，油收集箱(16)通过出油管(18)与油水分离器(2)连通，且出油管(18)与油收集箱(16)的连接处安装有油过滤器(17)。
6.根据权利要求1所述的一种餐厨垃圾泔水油水分离装置，其特征在于：所述物联装置(9)包括无线收发器(7)，无线收发器(7)安装在壳体(1)的侧面，且无线收发器(7)的顶部安装有信号放大器(6)，所述开源单片机(8)的输出端与信号放大器(6)的输入端连接，信号放大器(6)的输出端与无线收发器(7)的输入端连接。
说明书
一种餐厨垃圾泔水油水分离装置
技术领域
本发明涉及油水分离装置技术领域，具体为一种餐厨垃圾泔水油水分离装置。
背景技术
现有技术中：授权公布号为CN 206295692 U的专利公开了一种餐厨垃圾泔水油水分离装置，包括泔水进口、液压装置、电动机、油水进管、油水分离筒和出水口，所述泔水进口与壳体相连通，且壳体内部固定安装有泔水筒，所述泔水筒上方设置有开口，且泔水筒内部左侧设置有挤压盘，所述液压装置通过伸缩杆与挤压盘相连接，所述电动机与泔水筒右侧相连接，所述油水进管两侧安装有支撑底座，所述支撑底座上固定安装有操控装置，所述油水分离筒与油水进管相连通，且油水分离筒的右侧上方与出油口相连通，所述出水口与油水分离筒的左侧下方相连通，其处理措施少，对资源的利用率低，不能够满足使用需求。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种餐厨垃圾泔水油水分离装置，处理措施多样，对资源的利用率高，能够满足使用需求，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种餐厨垃圾泔水油水分离装置，包括壳体，所述壳体的侧面分别安装有开源单片机和物联装置，壳体的内部安装有滤网，所述壳体的内侧顶部安装有压榨装置，压榨装置位于滤网的上方，所述壳体的侧面连通有进料管，进料管与壳体的连接处安装有第一电磁阀，所述壳体的内侧安装有废物清扫装置，废物清扫装置位于滤网的上方，所述壳体对应废物清扫装置的位置连通有废物收集箱，废物收集箱与壳体的连接处安装有第二电磁阀，所述壳体的底部连通有油水分离器，油水分离器的顶部分别连通有水资源收集装置和油收集装置，所述开源单片机的输入端与外接电源的输出端连接，开源单片机的输出端分别与第一电磁阀、第二电磁阀和油水分离器的输入端连接。通过开源单片机控制第一电磁阀打开，泔水通过进料管进入壳体内部，当壳体内存储一定量泔水时，开源单片机控制第一电磁阀关闭，保证后续的压榨工作能够正常进行，保证了设计的合理性。
作为本发明的一种优选技术方案，所述压榨装置包括电动升降杆，电动升降杆安装在壳体的内侧顶部，且电动升降杆的伸缩端固定有压板，所述开源单片机的输出端与电动升降杆的输入端连接。开源单片机控制电动升降杆工作，电动升降杆的伸缩端带动压板进行伸缩运动，压板对泔水进行挤压，为其后续进行油水分离工作提供了方便，保证了设计的合理性。
作为本发明的一种优选技术方案，所述废物清扫装置包括电动伸缩杆，电动伸缩杆安装在壳体的内部侧面，所述电动伸缩杆的伸缩端固定有清洁刷，清洁刷的刷毛与滤网接触，所述开源单片机的输出端与电动伸缩杆的输入端连接。开源单片机控制第二电磁阀打开，并控制电动伸缩杆工作，电动伸缩杆的伸缩端带动清洁刷工作，清洁刷对滤网上的废物进行清扫，并将废物推进废物收集箱内，便于对废物进行回收利用。
作为本发明的一种优选技术方案，所述水资源收集装置包括水收集箱，水收集箱通过出水管与油水分离器连通，且出水管与水收集箱的连接处安装有污水过滤器。开源单片机控制油水分离器工作，油水分离器对油和水进行分离，分离出的水通过出水管排出，经过污水过滤器过滤后进入水收集箱内，便于对水资源进行重新利用，大大提高了资源的利用率。
作为本发明的一种优选技术方案，所述油收集装置包括油收集箱，油收集箱通过出油管与油水分离器连通，且出油管与油收集箱的连接处安装有油过滤器。分离出的油通过出油管排出，经过油过滤器过滤后进入油收集箱内，便于对油资源进行重新利用，大大提高了资源的利用率。
作为本发明的一种优选技术方案，所述物联装置包括无线收发器，无线收发器安装在壳体的侧面，且无线收发器的顶部安装有信号放大器，所述开源单片机的输出端与信号放大器的输入端连接，信号放大器的输出端与无线收发器的输入端连接。开源单片机处理的信息通过信号放大器放大，放大的信号通过无线收发器发射到远程控制端，其智能化程度高，控制方便。
与现有技术相比，本发明的有益效果是：本餐厨垃圾泔水油水分离装置，通过压榨装置将泔水中的油水进行压榨处理，为其后续进行油水分离工作提供了方便，保证了设计的合理性，通过废物清扫装置对压榨后的废物进行清扫，并通过废物收集箱对废物进行收集，便于对废物进行回收利用，通过水资源收集装置和油收集装置对分离出的油和水进行重新利用，大大提高了资源的利用率，收集的油和水可以作为牲畜养殖进行使用，通过物联装置对该餐厨垃圾泔水油水分离装置进行远程控制，其智能化程度高，控制方便。
