申请日2010.02.03
公开(公告)日2010.07.28
IPC分类号C02F1/22
摘要
本发明提供一种利用包括风能、太阳能、冷能自然能的污废水处理系统，该系统包括有风能发电设备及太阳能发电设备组合的协同发电系统，并与蓄电池组连接，与蓄电池组连接有冷冻法水处理器;在所述冷冻法水处理器的一端通过管道连接有污废水集水池，污废水集水池连通水泵，在所述冷冻法水处理器的另一端通过管道连接有处理后浓液收集池，在所述冷冻法水处理器的另一端还设有处理喷洒出水口，与该处理出水口相连有生物氧化存储塘。本发明的效果是该系统充分利用风能、太阳能、冷能等清洁可再生能源处理污废水，处理后出水的COD去除率超过85%，全盐量的去除率超过90%。该系统工作过程不实现零污染，具有运行简便、节能、高效等特性，在冷冻法处理污废水方面，具有很好的发展前景。
权利要求书

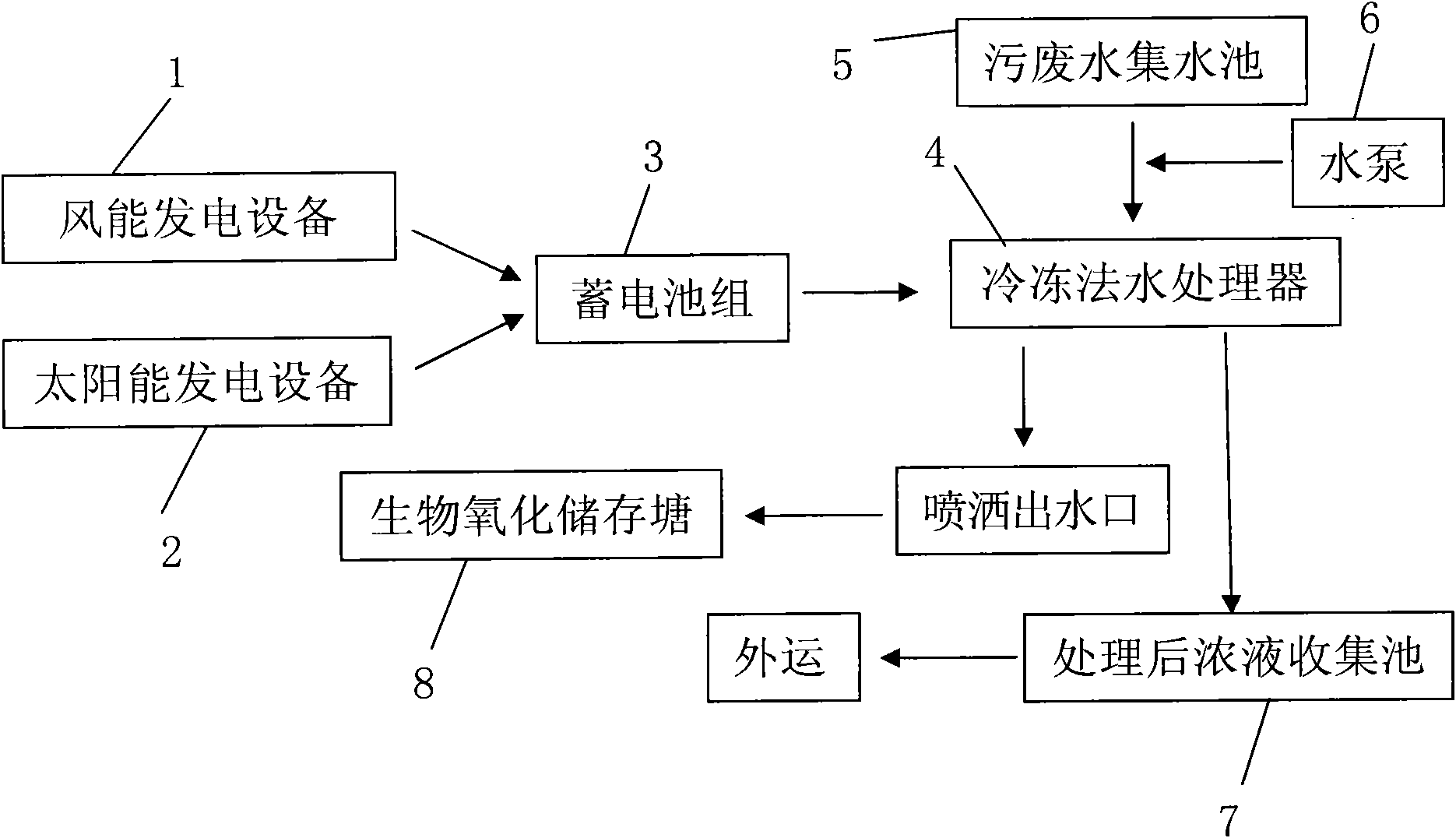

1.一种利用包括风能、太阳能、冷能自然能的污废水处理系统，其特征是：该系统包括有为整个系统提供电能的风能发电设备(1)及太阳能发电设备(2)组合的协同发电系统，风能发电设备(1)及太阳能发电设备(2)分别连接有保证为所述系统持续供电的蓄电池组(3)，与蓄电池组(3)连接有冷冻法水处理器(4);在所述冷冻法水处理器(4)的一端通过管道连接有污废水集水池(5)，污废水集水池(5)连通水泵(6)，在所述冷冻法水处理器(4)的一端通过管道连接有处理后浓液收集池(7)，在所述冷冻法水处理器(4)的一端还设有的喷洒出水口，该出水口是在冻法水处理器(4)的冷冻作用下将处理后洁净的水转化为冰凌的形式，并将冰凌喷洒出，被喷洒出去的冰凌存储于生物氧化塘(8)。
2.根据权利要求1所述的处理污废水系统，其特征是：所述风能发电设备(1)包括有固定在地面上带有控制风轮平衡尾舵的风轮风车和发电机的铁塔，带有控制风轮平衡尾舵的风轮风车安装于发电机的铁塔顶端，风轮风车通过传动杆与能够把转速提高到发电机额定转速的齿轮变速箱连接，齿轮变速箱与发电机连接。
3.根据权利要求1所述的处理污废水 系统，其特征是：所述太阳能发电设备(2)包括有固定在地面上接受太阳的辐射并将其转换为电能太阳能电池板，与太阳能电池板连接有直流电能转换成交流电能的逆变器，所述太阳能发电设备(2)还包括有对蓄电池组(3)起过充电保护及过放电保护的太阳能控制器，并与太阳能电池板和逆变器相互连接。
4.根据权利要求1所述的处理污废水系统，其特征是：所述冷冻法水处理器(4)包括有依次连接的制冷器、空压机、核子器、喷射系统，所述核子器为集结产生冰核的容器，所述喷射系统包括有通过风机控制的多个喷嘴，以把冷冻法水处理器(4)中洁净水的凝结成冰凌喷射出去。
5.根据权利要求4所述的的处理污废水系统，其特征是：所述集结产生冰核容器的核子器是经所述空压机把空气和按10%-40%比例的水压缩输送给核子器，在核子器中产生冰核，冰核在冷冻法水处理器(4)中洁净水中进行传播，加快凝结速率。
说明书
利用包括风能、太阳能、冷能自然能的污废水处理系统
技术领域
本发明涉及污废水处理技术，特别是一种利用包括风能、太阳能、冷能自然能的污废水处理系统。
背景技术
当今水的问题正日益影响着全球的环境与经济发展，水是人类生存和生活所需要的重要资源之一，也是城市存在和发展的基本物质条件。我国是一个水资源紧缺的国家，水资源人均占有量不足2200立方米，仅为世界平均水平的25%，属于严重缺水国家之一。
伴随着城市化进程的加快，许多城市水污染问题也日益严重，将影响城市工业产值、财政收入及人民的日常生活。目前生物法、化学法等常用水处理技术虽然应用效果显著，但都会耗费巨大的电能。因此，利用天然能源生产能源，解决水污染问题，如利用风能、太阳能、冷能等能源处理污废水，修复自然，实现可持续发展，对我国在新世纪的发展有着特殊重要的理论和现实意义。
发明内容
本发明的目的是提供一种利用包括风能、太阳能、冷能自然能的污废水处理系统，利用可再生、无污染的新能源应用于解决污染，修复自然环境当中作为可持续发展的重要内容，而利用自然冷能进行水处理不仅能低成本的解决水污染、水短缺问题，而且从能源角度上实现可持续发展。目前采用冷冻法处理废水在加拿大、德国、日本等地已有应用，并取得了良好的效果。
为实现上述目的，本发明采用的技术方案是提供一种利用包括风能、太阳能、冷能自然能的污废水处理系统，其中：该系统包括有为整个系统提供电能的风能发电设备及太阳能发电设备组合的协同发电系统，风能发电设备及太阳能发电设备分别连接有保证为所述系统持续供电的蓄电池组，与蓄电池组连接有冷冻法水处理器;在所述冷冻法水处理器的一端通过管道连接有污废水集水池，污废水集水池连通水泵，在所述冷冻法水处理器的一端通过管道连接有处理后浓液收集池，在所述冷冻法水处理器的一端还设有的喷洒出水口，该处理出水口喷洒出去的处理后水是在冻法水处理器的冷冻作用下将水转化为冰凌的形式，并将冰凌被喷洒出出水口，被喷洒出去的冰凌存储于生物氧化塘。
本发明的效果是该系统具有运行简便、节能、快速等特性，在冷冻法处理污废水方面，具有很好的发展前景。其优点：
1、充分利用风能、太阳能、冷能等清洁可再生能源。
2、利用冷冻水处理器和冬季低温的气候处理污废水。
3、处理后出水的COD去除率超过85%，全盐量的去除率超过90%，处理效果较好。
4、整个系统工作过程不会产生对环境有害的污染物质，实现了环境和社会的持续发展。
