申请日2010.02.04
公开(公告)日2010.09.08
IPC分类号C02F9/14; C02F1/76; C02F1/50; C02F3/30
摘要
本发明涉及一种集装箱式临时工地污水处理装置，采用集装箱的箱体作为反应器，并采用玻璃钢制成的隔板将箱体内自进水至出水依次分隔出水解池、MBR池、消毒池、清水池和设备间，相邻的各反应池之间均设置有过水装置。本发明整体结构简单，设计科学合理，可满足就地取水、就地处理、就地回用，具有节省空间、处理效率高、出水水质好等优点，无需建设污水处理设施，在工地建设完毕后可以移走在新的工地使用，处理后的水可达到《《城市污水再生利用-城市杂用水水质》(GB/T 18920-2002)标准，可用来冲洗车辆，道路清扫等，提高污水重复利用率。
权利要求书

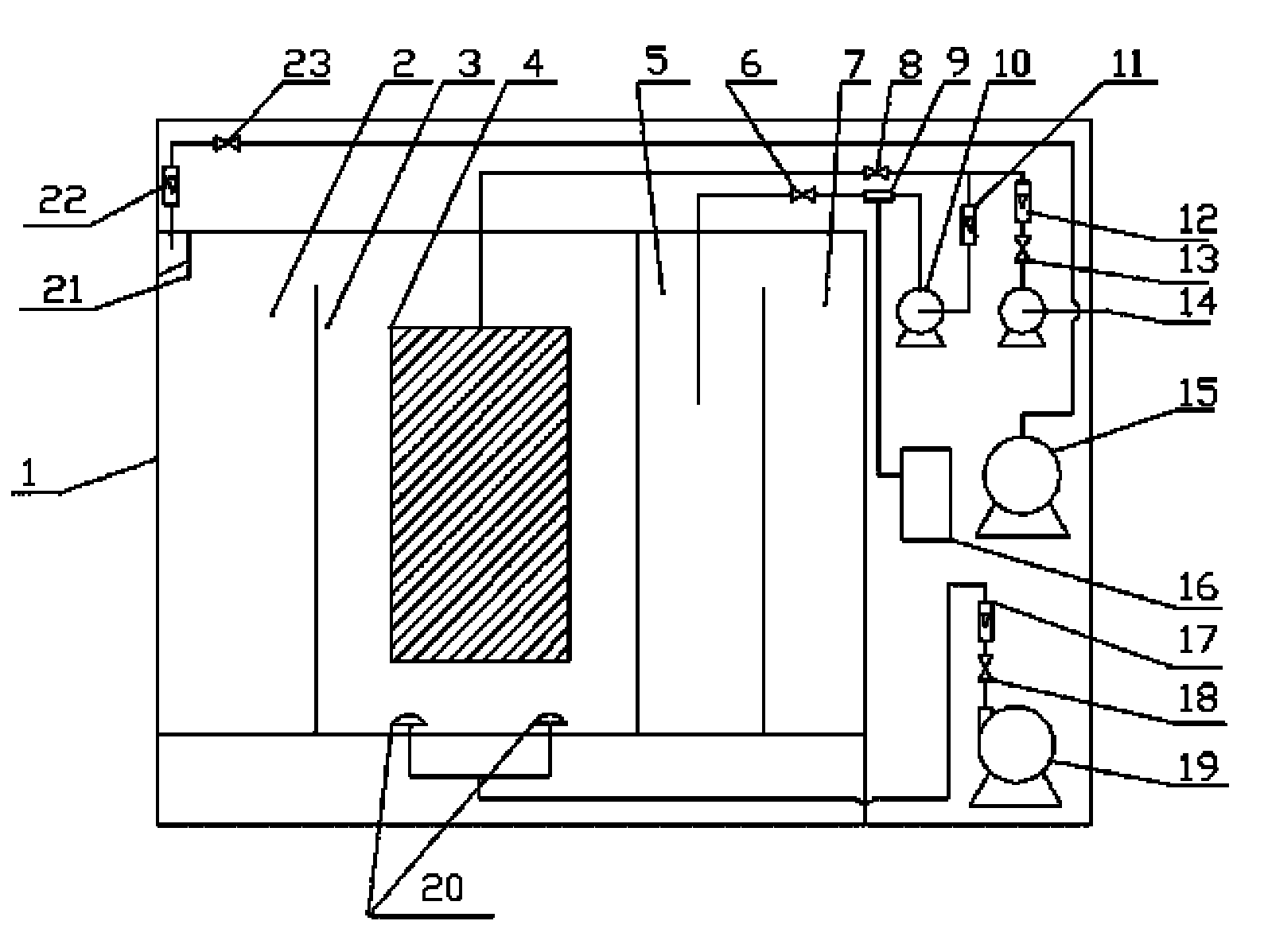

1.一种集装箱式临时工地污水处理装置，其特征在于：采用集装箱的箱体作为反应器，并采用玻璃钢制成的隔板将箱体内自进水至出水依次分隔出水解池、MBR池、消毒池、清水池和设备间，相邻的各反应池之间均设置有过水装置;在设备间内安装有曝气风机、进水泵、二氧化氯发生器、MBR反清洗水泵及MBR真空泵，为MBR池提供氧气的曝气风机的端口位于MBR池底部并连接曝气盘，进水泵为水解池供水，二氧化氯发生器产生的二氧化氯通过水射器通向消毒池，MBR反清洗水泵及MBR真空泵通过MBR双向控制阀门连通在MBR池中所安装的膜组件。
2.根据权利要求1所述的集装箱式临时工地污水处理装置，其特征在于：在水解池上分别安装有格栅、流量计及阀门。
3.根据权利要求1所述的集装箱式临时工地污水处理装置，其特征在于：在MBR反清洗水泵的管路上安装有流量计及MBR反清洗控制阀门，MBR真空泵的管路上也安装有流量计。
说明书
集装箱式临时工地污水 处理装置
技术领域
本发明属于污水处理技术领域，尤其是一种集装箱式临时工地污水处理装置。
背景技术
当今中国各项建设事业飞速发展，各种建筑工地遍布城乡，但施工的临时工地由于大部分未接入排放管网而导致污水就地排放，其所造成的污染层出不穷，已成为分布甚广的污染源和疾病传播源。目前已报道的工地用排水方式是建造简单的处理装置，如修筑水泥沟及沉淀池的方法处理施工中产生的污水等。上述处理方法处理简单，投资较低，但不能达到国家排放要求，如建设出水可达标的处理设施较复杂且投资大，建设方难以承受。
发明内容
该发明的目的在于克服现有处理方式的不足，提供结构简单、造价低、占地小、出水水质好、自动化程度高的一种集装箱式临时工地污水处理装置。
本发明解决其技术问题是采取以下技术方案实现的：
一种集装箱式临时工地污水处理装置，采用集装箱的箱体作为反应器，并采用玻璃钢制成的隔板将箱体内自进水至出水依次分隔出水解池、MBR池、消毒池、清水池和设备间，相邻的各反应池之间均设置有过水装置;在设备间内安装有曝气风机、进水泵、二氧化氯发生器、MBR反清洗水泵及MBR真空泵，为MBR池提供氧气的曝气风机的端口位于MBR池底部并连接曝气盘，进水泵为水解池供水，二氧化氯发生器产生的二氧化氯通过水射器通向消毒池，MBR反清洗水泵及MBR真空泵通过MBR双向控制阀门连通在MBR池中所安装的膜组件。
而且，在水解池上分别安装有格栅、流量计及阀门。
而且，在MBR反清洗水泵的管路上安装有流量计及MBR反清洗控制阀门，MBR真空泵的管路上也安装有流量计。
本发明的优点和积极效果是：
1、本发明采用集装箱改造而成，装在机动车上方便运输，可随时移动，可作为建筑工地临时性污水处理设施，且设备成本低。
2、本装置采用了膜生物反应器，它是新型的污水处理工艺，和传统的生化法相比，省去了二沉池，污泥回流和过滤池等操作单元，具有节省空间，处理效率高，出水稳定等优点。
3、本装置采用先进的进口平板中空纤维膜和独特的曝气方式，使膜的抗堵性增强，使用寿命更长;且采用独特的曝气方式确保膜表面不易堵塞，运行能耗低。
4、本装置由集装箱改造而成，内部用隔板将其内部分隔为水解池、膜生物反应池、消毒池、清水池和设备间，整体结构简单，设计科学合理，可满足临时工地就地取水、就地处理、就地回用，具有节省空间、处理效率高、出水水质好等优点，无需建设污水处理设施，在工地建设完毕后可以移走在新的工地使用，处理后的水可达到《城市污水再生利用城市杂用水水质》(GB/T 18920-2002)标准，可用来冲洗车辆，道路清扫等，提高污水重复利用率。
