申请日2017.11.28
公开(公告)日2018.09.04
IPC分类号B04B1/00; B04B7/08; C02F1/38
摘要
本实用新型一种泔水离心脱水分离罩，包括同轴套叠固定配合的：上分离层和下分离层;所述上分离层的最小径向尺寸大于下分离层的最大径向尺寸;所述上分离层与下分离层均为锥形的格栅状滤筒;下分离层的下端口设有密封盖板;下分离层的上端口穿过上分离层的下端口上的底板;在上分离层内还设有挡板;所述挡板覆盖下分离层的上端口，且与下分离层的上端口之间设有尺寸间隙α;挡板与上分离层的内壁之间设有尺寸间隙β;所述下分离层由电机驱动。该泔水离心脱水分离罩通过离心力的作用将泔水中的固液垃圾进行分离，垃圾颗粒小于一毫米固物的泔水、大于一毫米的餐厨有机固物达到垃圾分类处理合理利用的目的。
权利要求书

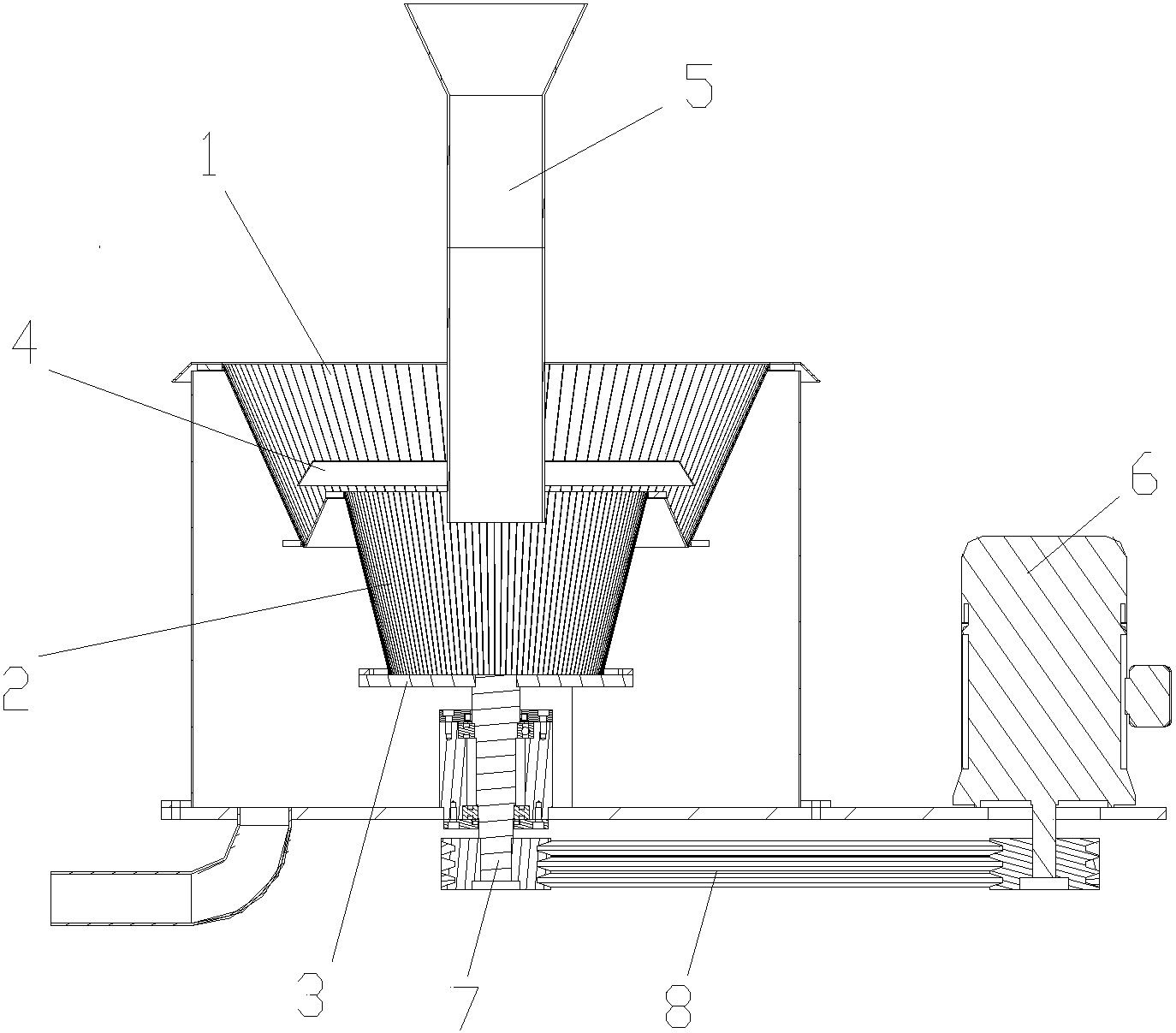

1.一种泔水离心脱水分离罩，其特征在于：包括同轴套叠固定配合的：上分离层和下分离层;所述上分离层的最小径向尺寸大于下分离层的最大径向尺寸;所述上分离层与下分离层均为锥形的格栅状滤筒;下分离层的下端口设有密封盖板;下分离层的上端口穿过上分离层的下端口上的底板;在上分离层内还设有挡板;所述挡板覆盖下分离层的上端口，且与下分离层的上端口之间设有尺寸间隙α;挡板与上分离层的内壁之间设有尺寸间隙β;所述下分离层由电机驱动。
2.根据权利要求1所述的一种泔水离心脱水分离罩，其特征在于：所述下分离层的密封盖板外同轴连接一转轴;转轴与所述电机通过传动带相连。
3.根据权利要求1或2所述的一种泔水离心脱水分离罩，其特征在于：所述上分离层和下分离层由竖条状的格栅条拼接而成;相邻两个格栅条之间的间距不大于1~2mm。
说明书
一种泔水离心脱水分离罩
技术领域
本实用新型涉及垃圾处理设备领域，特别是涉及一种泔水离心脱水分离罩。
背景技术
城市餐饮服务业迅速发展，导致餐厨垃圾大量产生，垃圾中含有大量高浓度植物油脂废水。而此类含有污水不同于含烃类石油废水，因为油脂经过高温处理和剧烈搅拌、混合，其在废水中的成分和存在形式较为复杂。若油脂废水直接排放至污水处理厂，不仅会造成氧化池内充氧困难，微生物活性受到抑制，使处理负荷降低，出水水质变差;而且是一种资源浪费。一方面，常用的重力隔油法往往只能将粒径较大的上浮油与水分离，且分离效果不好，油脂层不集中，还会产生恶臭，取油还不方便;而气浮法去除溶解油等效果较差，这两种常用的方法往往不能高效分离油脂，有些处理设备占地面积大，设备投资大，处理费用高;另一方面，油和水分离识别较为复杂。
实用新型内容
本实用新型主要解决的技术问题是提供一种泔水离心脱水分离罩，解决了泔水垃圾进行离心分离过程中，固液垃圾分离过滤的问题。
为解决上述技术问题，本实用新型采用的一个技术方案是提供一种泔水离心脱水分离罩，包括同轴套叠固定配合的：上分离层和下分离层;所述上分离层的最小径向尺寸大于下分离层的最大径向尺寸;所述上分离层与下分离层均为锥形的格栅状滤筒;下分离层的下端口设有密封盖板;下分离层的上端口穿过上分离层的下端口上的底板;在上分离层内还设有挡板;所述挡板覆盖下分离层的上端口，且与下分离层的上端口之间设有尺寸间隙α;挡板与上分离层的内壁之间设有尺寸间隙β;所述下分离层由电机驱动。
优选的是，所述下分离层的密封盖板外同轴连接一转轴;转轴与所述电机通过传动带相连。
优选的是，所述上分离层和下分离层由竖条状的格栅条拼接而成;相邻两个格栅条之间的间距不大于1~2mm。
本实用新型的有益效果是：提供一种泔水离心脱水分离罩，通过离心力的作用将泔水中的固液垃圾进行分离，垃圾颗粒小于一毫米固物的泔水、大于一毫米的餐厨有机固物达到垃圾分类处理合理利用的目的。
