申请日2010.01.21
公开(公告)日2010.11.24
IPC分类号C02F5/00
摘要
物化一体变频智能水处理器，它包括罐体，在进水口处安装有进水口压力表、pH值检测仪、电导率检测仪，在罐体内设有超声波发生器和电磁场发射极、过滤网，在罐体外设有控制箱，在罐体上方安装药箱，药箱顶部制有加药口，在加药口处安装加药口阀门，药箱与罐体通过进药口法兰连接，在进药口法兰上安装有进药口电动阀门。本实用新型直接将药箱安装在罐体上，通过控制箱内的PLC控制面板时时对罐体内水质进行监控，根据水质控制的要求，可分别加入pH值调节剂、杀菌灭藻剂等，有针对性的合理添加药剂，加药量仅相当于同等单纯化学加药量的5-10%。并且将除垢防垢、杀菌灭藻、防腐缓蚀及过滤等功能有机的结合在一起，结构配置合理，操作运行简便，降低运行成本，便于普及。
翻译权利要求书

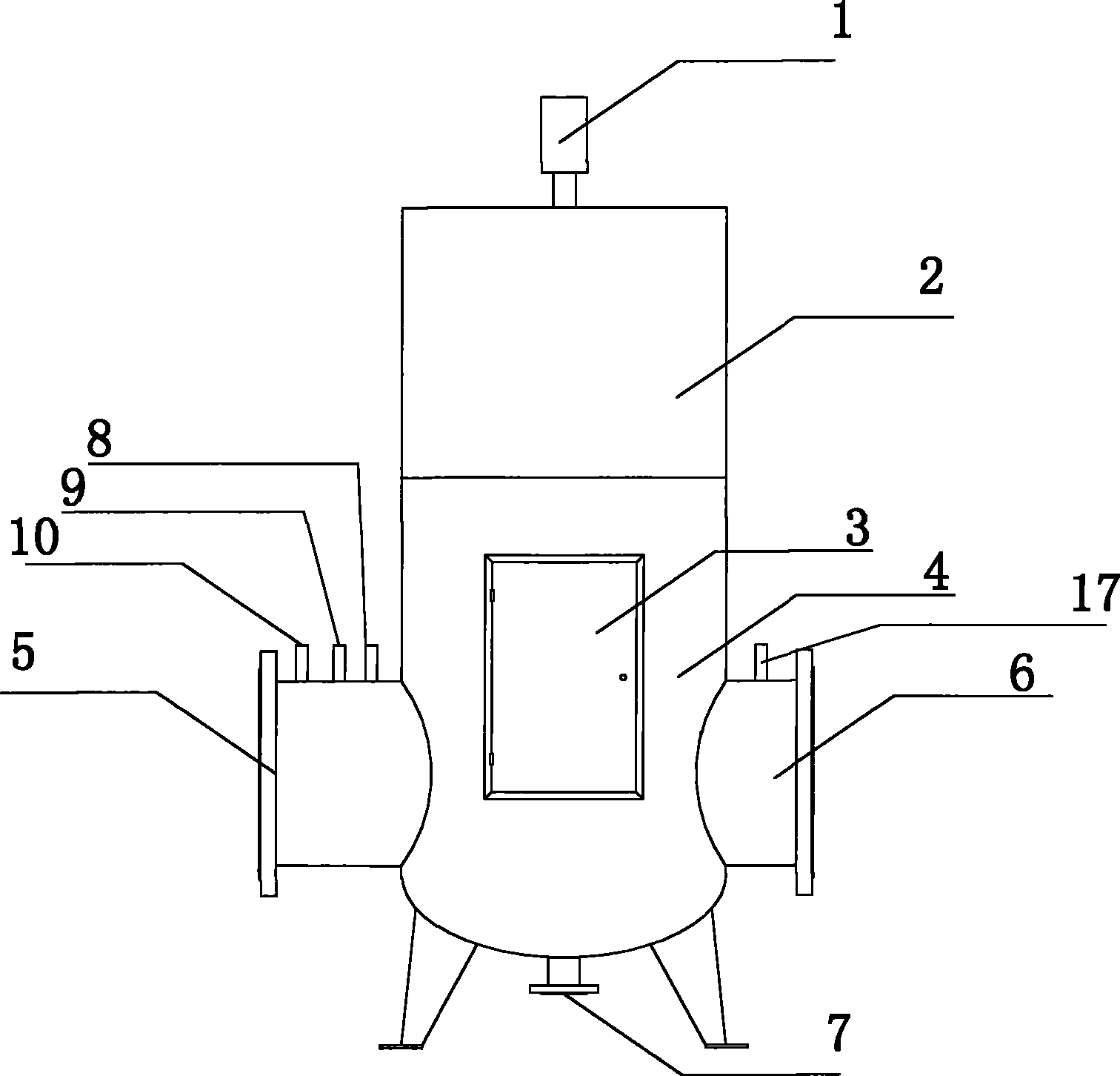

1.物化一体变频智能水处理器，在罐体(4)上设有进水口(5)、出水口(6)、排污口(7)，在进水口(5)处安装有进水口压力表(8)、PH值检测仪(9)、电导率检测仪(10)，在出水口(6)处安装有出水口压力表(17)，在罐体(4)内设有电磁场发射极(11)超声波发生极(12)、过滤网(13)，在罐体(4)外设有控制箱(3)，控制箱(3)内设有PLC控制电路，其特征在于：在罐体(4)上方安装药箱(2)，药箱(2)顶部制有加药口(1)，在加药口(1)处安装加药口阀门(14)，药箱(2)与罐体(4)通过进药口法兰(15)连接，在进药口法兰(15)上安装有进药口电动阀门(16)。
说明书
物化一体变频智能水处理器
技术领域
本实用新型涉及水处理设备，具体说是一种物化一体变频智能水处理器。
背景技术
在市场上目前应用的循环冷却水质处理设备中，大都采用“旁滤设备+旁滤”的方式，这种方式占地面积大，采购成本高，运行费用高，运行操作复杂，不宜普及。或者是采用物理法的水质处理设备，即电磁式、电子式、超声波式等，这种单一的物理法处理技术只能处理相对干净的水质或不具备持久的处理能力。
发明内容
为了解决上述存在的问题，本实用新型提供一种结构配置合理、操作简便、采购成本和运行成本更低、水处理效果好的物化一体变频智能水处理器。
本实用新型的目的是通过下述技术方案实现的：物化一体变频智能水处理器，在罐体上设有进水口、出水口、排污口，在进水口处安装有进水口压力表、PH值检测仪、电导率检测仪，在出水口处安装有出水口压力表，在罐体内设有电磁场发射极超声波发生极、过滤网，在罐体外设有控制箱，控制箱内设有PLC控制电路，在罐体上方安装药箱，药箱顶部制有加药口，在加药口处安装加药口阀门，药箱与罐体通过进药口法兰连接，在进药口法兰上安装有进药口电动阀门。
本实用新型的有益效果：本实用新型解决了以往物化一体变频智能水处理器，加药系统结构配置不合理，运行操作复杂的问题，本实用新型直接将药箱安装在罐体上，通过控制箱内的PLC控制面板时时对罐体内水质进行监控，根据水质控制的要求，可分别加入PH值调节剂、杀菌灭藻剂等，有针对性的合理添加药剂，加药量仅相当于同等单纯化学加药量的5-10%;同时，根据水质监控的结果控制系统的排污和补水。该设备将除垢防垢、杀菌灭藻、防腐缓蚀及过滤等功能有机的结合在一起，结构配置合理，操作运行简便，降低运行成本，便于普及。
