申请日2017.08.24
公开(公告)日2017.11.24
IPC分类号B60P3/22; B60P1/16; B60K6/24; B60K6/26; B60K6/28; B60K6/36
摘要
本发明公开了一种自卸式泔水专用的机电二用车，它包括电力驱动与燃油动力驱动，电力驱动的方案是在车架的后底端设有底梁，底梁的右上端设有电路控制器，电路控制器的左侧设有电动机，电动机的前端设有齿轮箱，齿轮箱的右侧设有后桥，齿轮箱由螺栓固定安装在后桥上，燃油驱动的方案是在车架的前中部设有发动机，发动机的前端设有传动部件及飞轮外壳，飞轮外壳的前端设有变速箱，变速箱的前端设有传动轴，传动轴的前端设有万向节，车架的前端设有前桥，传动轴由万向节连接安装在前桥上，前桥的左右两侧设有前半轴，前半轴的外端设有前轮，本发明的推广使用，便于餐饮行业废弃物泔水的管理，铲除地沟油的滋生条件，消除地沟油对人体的危害。
权利要求书

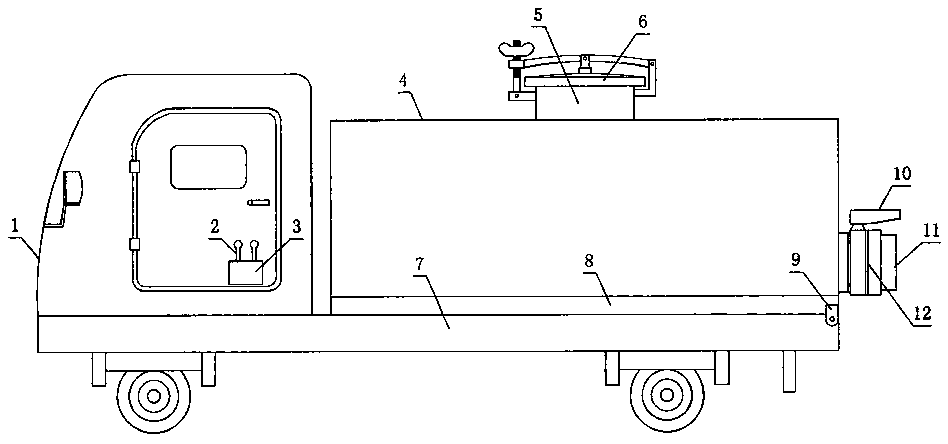

1.一种自卸式泔水专用的机电二用车，包括电力驱动与燃油动力驱动，电力驱动的方案是由车架、底盘、后桥、电动机、齿轮箱、电路控制器、液压缸、蓄电池及泔水罐组成，其特征在于：所述车架(7)的上端设有泔水罐(4)，泔水罐为一椭圆形内空的长柱体，泔水罐的底端设有托架(8)，托架的前底端设有前支撑连接板(15)，托架的后底端设有后支撑连接板(9)，前后支撑连接板上分别设有轴销孔，车架的后上端设有连接销孔，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口(5)，进料口上设有防溢盖(6)，泔水罐的后下端设有出料口(11)，出料口上装有控制阀(12)，控制阀上设有控制操作手柄(10)，车架的前端设有驾驶室(10，驾驶室内设有电子液压控制器(3)，电子液压控制器上设有液压操纵杆(2)，车架的右侧设有可折叠的推拉式爬梯(30)，车架的后底端设有底梁，底梁的右上端设有电路控制器(27)，电路控制器的左侧设有电动机(23)。
2.根据权利要求1所述的自卸式泔水专用的机电二用车，其特征在于：所述电动机的前端设有齿轮箱(22)，齿轮箱的后侧设有后桥(25)，齿轮箱由螺栓固定安装在后桥上，齿轮箱内设有驱动齿轮，驱动齿轮与后桥齿轮啮合，电路控制器的输出端设有电源线(26)，电路控制器的电源线连接在电动机的接线柱上，电路控制器的输入端设有接线柱，后桥的两外侧设有左右两个后半轴(24)，后半轴的外端装有后轮(31)。
3.根据权利要求1所述的自卸式泔水专用的机电二用车，其特征在于：所述车架底梁的上端设有底盘，底盘的中部设有液压缸(13)，液压缸的上端设有液压升降杆(14)，液压升降杆的上端安装连接在泔水罐托架的前支撑连接板上，底盘的后上端设有二排安装槽，安装槽内装有5只蓄电池(28)，蓄电池分别由导线并连组合出输出电源线，输出电源线的另一端连接在电路控制器输入端的接线柱上。
4.根据权利要求1所述的自卸式泔水专用的机电二用车，其特征在于：所述的机电二用车，其中还包括燃油动力驱动的方案，燃油动力驱动的方案是在车架的前中部设有发动机(21)，发动机的前端设有传动部件及飞轮外壳(20)，飞轮外壳的前端设有变速箱(19)，变速箱的前端设有传动轴，传动轴的前端设有万向节(18)，车架的前端设有前桥(17)，传动轴由万向节连接安装在前桥上，前桥的左右两侧设有前半轴(16)，前半轴的外端设有前轮(29)。
5.根据权利要求1所述的自卸式泔水专用的机电二用车，其特征在于：所述的电子液压控制器中设有电子液压泵，电子液压泵与液压缸由液压油管连接，电子液压控制器由电源线连接在蓄电池上，由蓄电池提供电源。
6.根据权利要求1所述的自卸式泔水专用的机电二用车，其特征在于：所述进料口(5)的上端设有防溢盖(6)，防溢盖的上端设有上盖支撑杆(34)，上盖支撑杆的上端设有连接销孔，进料口的左侧设有左支撑杆(32)，右端设有右固定连接杆(38)，左支撑杆的上端设有弧形压杆(33)，弧形压杆的中部由轴销安装连接在防溢盖的上支撑杆上，弧形压杆的右端设有固定连接内槽(36)，固定连接杆(38)的右端装有螺杆(37)，螺杆(37)由轴销活动的安装在固定连接杆上，螺杆的上端设有蝶形螺帽(35)，防溢盖的下端设有密封圈。
7.根据权利要求1所述的自卸式泔水专用的机电二用车，其特征在于：所述车架(7)的左侧设有上料支架(41)，上料支架由竖梁及横梁组成，上料支架的竖梁内设有滑轮槽，上料支架的底端设有底架(45)，底架内设有液压缸(44)，底架的上端设有升降架(42)，液压缸的上端设有液压升降杆(43)，升降架内设有盛装泔水的物料桶(40)，升降架的底端设有连接销座(46)，连接销座上设有轴销孔，升降杆的上端由轴销安装在升降架的轴销孔内，升降架的里侧设有升降连接板(48)，升降连接板上设有滑轮(47)，滑轮安装在竖梁的滑轮槽内，滑轮槽的顶端设有向内倾斜的卸料滑槽(49)，进料口的上端设有备用漏斗(50)，上料支架的前侧设有上料备用爬梯(39)。
说明书
一种自卸式泔水专用的机电二用车
技术领域
本发明涉及一种自卸车，确切的说是一种自卸式泔水专用的机电二用车。
背景技术
随着经济的快速发展和城市人口的增加，城市餐饮行业也以10-20%的速度递增，据有关资料报道，一个中等城市每天产生的餐饮废弃物(又称泔水或潲水)在800吨左右，而经过合法渠道进行无害化处理的餐饮废弃物不足150吨，剩余的废弃物绝大多数通过不法渠道外流，非法用于养猪和炼制地沟油。另外，还有城市中的宾馆、学校、餐厅、食堂及城市居民家庭产生的餐饮废弃物，而上述这些废弃物由于缺乏专用的运输车辆，只有用人力或脚踏三轮车等不规范的工具收集运输，泔水中含有大量的易腐物质，特别是进入夏季，运输中的跑冒滴漏，散发出大量的酸臭异味，严重的影响着城市的清洁卫生及市容环境。虽有少量的机动三轮车改装成泔水车用于泔水运输，但因其改装的三轮车只有一台发动机，使用中发动机故障率多，经常抛铆，停在路中影响交通。
发明内容
因此，人们对自卸式泔水专用的机电二用车存在极大的需求，至今为止还没有发现任何关于本发明的有关报道，本发明人经过大量的研究试验，终于成功的研制出泔水专用的自卸机电二用车，从而完成了本发明。
本发明的目的就是提供一种自卸式泔水专用的机电二用车，以解决城市餐厨泔水垃圾的运输和清理问题。
本发明的方案包括电力驱动与燃油动力驱动，电力驱动的方案是由车架、底盘、后桥、电动机、齿轮箱、电路控制器、液压缸、蓄电池及泔水罐组成，其结构特点是在车架的上端设有泔水罐，泔水罐为一椭圆形内空的长柱体，泔水罐的底端设有托架，托架的前底端设有前支撑连接板，托架的后底端设有后支撑连接板，前后支撑连接板上分别设有轴销孔，车架的后上端设有连接销孔，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口，进料口上设有防溢盖，泔水罐的后下端设有出料口，出料口上装有控制阀，控制阀上设有控制操作手柄，车架的前端设有驾驶室，驾驶室内设有电子液压控制器，电子液压控制器上设有液压操纵杆，车架的右侧设有可折叠的推拉式爬梯，车架的后底端设有底梁，底梁的右上端设有电路控制器，电路控制器的左侧设有电动机，电动机的前端设有齿轮箱，齿轮箱的右侧设有后桥，齿轮箱由螺栓固定安装在后桥上，齿轮箱内设有驱动齿轮，驱动齿轮与后桥齿轮啮合，电路控制器的输出端设有电源线，电路控制器的电源线连接在电动机的接线柱上，电路控制器的输入端设有接线柱，后桥的两外侧设有左右两个后半轴，后半轴的外端装有后轮，车架底梁的上端设有底盘，底盘的中部设有液压缸，液压缸的上端设有液压升降杆，液压升降杆的上端安装连接在泔水罐托架的前支撑连接板上，底盘的后上端设有二排安装槽，安装槽内装有5只蓄电池，蓄电池分别由导线并连组合出输出电源线，输出电源线的另一端连接在电路控制器的接线柱上。燃油驱动的方案由发动机、变速箱、传动轴、前桥及前半轴组成，车架的前中部设有发动机，发动机的前端设有传动部件及飞轮外壳，飞轮外壳的前端设有变速箱，变速箱的前端设有传动轴，传动轴的前端设有万向节，车架的前端设有前桥，传动轴由万向节连接安装在前桥上，前桥的左右两侧设有前半轴，前半轴的外端设有前轮。进料口的上端设有防溢盖，防溢盖的上端设有上盖支撑杆，上盖支撑杆的上端设有连接销孔，进料口的左侧设有左支撑杆，右侧设有右固定连接杆，左支撑杆的上端设有弧形压杆，弧形压杆的中部由轴销安装连接在防溢盖的上盖支撑杆上，弧形压杆的右端设有固定连接内槽，固定连接杆的右端装有螺杆，螺杆由轴销活动的安装在固定连接杆上，螺杆的上端设有蝶形螺帽，防溢盖的下端设有密封圈，进料时拧松蝶形螺帽，将螺杆由弧形压杆的连接内槽内向外移出，即可打开防溢盖，封盖时将防溢盖盖严，把螺杆推入压杆的连接内槽内，再将蝶形螺帽拧紧即可。
本发明的有益效果是结构简单，设计合理，节能环保，由于采用了双动力驱动和泔水罐的专业设计，不仅保障了车辆的安全正常行驶，增强了车辆的自救功能，而且可以收集大量的泔水，统一处理，进一步规范了餐饮行业废弃物泔水的管理，从源头上铲除了地沟油的滋生条件，消除了地沟油对人体的危害。
