申请日2018.04.11
公开(公告)日2018.09.28
IPC分类号C02F9/02; B01D36/04
摘要
本发明公开了一种新型人造水晶石生产加工污水处理装置，包括外壳、连杆，本发明通过设置连杆和旋转轮，通过旋转轮转动使得连杆带动圆板上下移动，且圆板上开设有通孔，可以完成对较大水晶石杂质的脱水分离;通过设置第二电机，带动圆板转动，使得水晶石固体可以从出料口被排出，完成对污水内大块杂质的去除;通过设置有螺旋叶片，可以将污水内较小的杂质通过螺旋叶片的作用从出泥口排出，完成对污水内较小杂质的去除;通过设置有第三挡板，第三挡板左侧可以沉淀杂质，当水位高于第三挡板时水可以从出水管排出，完成污水处理。本发明操作简单，具有可以有效的分离污水中的水晶石，将污水中的泥沙清除的优点。
权利要求书

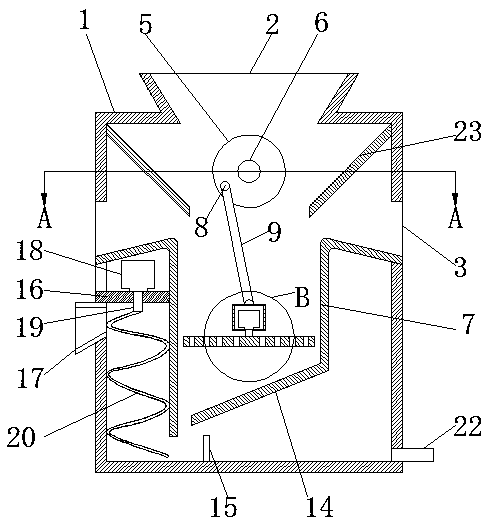

1.一种新型人造水晶石生产加工污水处理装置，包括外壳(1),其特征在于：所述外壳(1)顶面上固定连接有进料口(2)，所述外壳(1)左右侧面上开设有出料口(3)，所述外壳(1)右侧面底部固定连接有出水管(22)，所述外壳(1)后侧壁上固定连接有第一电机(4)，所述进料口(2)底端设置有旋转轮(5)，所述旋转轮(5)两侧设置有第一挡板(23)，所述旋转轮(5)后侧面中心固定连接第一滚轴(6)，所述第一滚轴(6)远离旋转轮(5)一端贯穿外壳(1)的后侧壁固定连接在第一电机(4)的转子上，所述旋转轮(5)下方设置有内壳(7)，所述内壳(7)两端固定连接在出料口(3)上，所述旋转轮(5)前侧面边沿上固定连接有第二滚轴(8)，所述第二滚轴(8)远离旋转轮(5)一端活动连接有连杆(9)，所述连杆(9)远离第二滚轴(8)一端延伸到内壳(7)的内腔，且所述连杆(9)远离第二滚轴(8)一端活动连接在保护壳(10)的顶面上，所述保护壳(10)内腔内固定连接有第二电机(11)，所述第二电机(11)的转子上固定连接有第三滚轴(12)，所述第三滚轴(12)贯穿保护壳(10)的底面固定连接有圆板(13)，所述圆板(13)下方设置有第二挡板(14)，所述第二挡板(14)一端固定连接在内壳(7)右侧底面上，所述第二挡板(14)下方设置有第三挡板(15)，所述第三挡板(15)底端固定连接在外壳(1)内腔底面上，所述内壳(7)左侧面上固定连接有安装板(16)，所述安装板(16)远离内壳(7)一端固定连接在外壳(1)内腔左侧壁上，所述安装板(16)下方的外壳(1)左侧壁上开设有出泥口(17)，所述安装板(16)顶面中心固定连接有第三电机(18)，所述第三电机(18)的转子上固定连接有第四滚轴(19)，所述第四滚轴(19)远离第三电机(18)一端贯穿安装板(16)固定连接有螺旋叶片(20)。
2.根据权利要求1所述的一种新型人造水晶石生产加工污水处理装置，其特征在于：所述圆板(13)上开设有若干个通孔(21)。
3.根据权利要求1所述的一种新型人造水晶石生产加工污水 处理装置，其特征在于：所述第二挡板(14)与内壳(7)之间倾斜安装，且所述第二挡板(14)与内壳(7)内壁之间呈钝角。
4.根据权利要求1所述的一种新型人造水晶石生产加工污水处理装置，其特征在于：所述内壳(7)横截面呈凹形。
5.根据权利要求1所述的一种新型人造水晶石生产加工污水处理装置，其特征在于：所述第一挡板(23)顶面固定连接在外壳(1)内腔两侧面顶端上，且所述第一挡板(23)呈倾斜安装。
说明书
一种新型人造水晶石生产加工污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种新型人造水晶石生产加工污水处理装置。
背景技术
在人造水晶石的生产和加工过程中，有很多工序都会使用到水，因此人造水晶石生产时对水资源的污染十分严重。现有的许多作坊之类的企业对人造水晶石进行加工时基本都是对污水没有任何处理的就将污水排放出去，极大的污染了环境，因此亟需一种设备来对人造水晶石生产加工的污水进行处理。人造水晶石生产的废水有几个特点：1、污水中混杂着很多的废弃水晶石，不易处理;2、污水里细小杂质非常多，污水黏着。
发明内容
本发明解决的技术问题在于克服现有技术的无法分离水和水晶石，污水内细小杂质很难分离的缺陷，提供一种新型人造水晶石生产加工污水处理装置。所述一种新型人造水晶石生产加工污水处理装置具有可以有效的分离污水中的水晶石，将污水中的泥沙清除等特点。
为实现上述目的，本发明提供如下技术方案：一种新型人造水晶石生产加工污水处理装置，包括外壳,所述外壳顶面上固定连接有进料口，所述外壳左右侧面上开设有出料口，所述外壳右侧面底部固定连接有出水管，所述外壳后侧壁上固定连接有第一电机，所述进料口底端设置有旋转轮，所述旋转轮两侧设置有第一挡板，所述旋转轮后侧面中心固定连接第一滚轴，所述第一滚轴远离旋转轮一端贯穿外壳的后侧壁固定连接在第一电机的转子上，所述旋转轮下方设置有内壳，所述内壳两端固定连接在出料口上，所述旋转轮前侧面边沿上固定连接有第二滚轴，所述第二滚轴远离旋转轮一端活动连接有连杆，所述连杆远离第二滚轴一端延伸到内壳的内腔，且所述连杆远离第二滚轴一端活动连接在保护壳的顶面上，所述保护壳内腔内固定连接有第二电机，所述第二电机的转子上固定连接有第三滚轴，所述第三滚轴贯穿保护壳的底面固定连接有圆板，所述圆板下方设置有第二挡板，所述第二挡板一端固定连接在内壳右侧底面上，所述第二挡板下方设置有第三挡板，所述第三挡板底端固定连接在外壳内腔底面上，所述内壳左侧面上固定连接有安装板，所述安装板远离内壳一端固定连接在外壳内腔左侧壁上，所述安装板下方的外壳左侧壁上开设有出泥口，所述安装板顶面中心固定连接有第三电机，所述第三电机的转子上固定连接有第四滚轴，所述第四滚轴远离第三电机一端贯穿安装板固定连接有螺旋叶片。
优选的，所述圆板上开设有若干个通孔。
优选的，所述第二挡板与内壳之间倾斜安装，且所述第二挡板与内壳内壁之间呈钝角。
优选的，所述内壳横截面呈凹形。
优选的，所述第一挡板顶面固定连接在外壳内腔两侧面顶端上，且所述第一挡板呈倾斜安装。
与现有技术相比，本发明的有益效果是：本发明通过设置有连杆和旋转轮，通过旋转轮的转动使得连杆带动圆板上下移动，且圆板上开设有通孔，可以完成对较大的水晶石杂质的脱水分离;通过设置有第二电机，带动圆板转动，使得水晶石固体可以从出料口被排出，完成对污水内大块杂质的去除;通过设置有螺旋叶片，可以将污水内较小的杂质通过螺旋叶片的作用从出泥口排出，完成对污水内较小杂质的去除;通过设置有第三挡板，第三挡板左侧可以沉淀杂质，当水位高于第三挡板时水可以从出水管排出，完成污水处理。本发明操作简单，具有可以有效的分离污水中的水晶石，将污水中的泥沙清除的优点。
