申请日2018.03.27
公开(公告)日2018.10.16
IPC分类号B01D21/00; B01D21/24; B01D21/30
摘要
本发明公开了一种污水处理后泥渣收集装置，包括处理池和出水口，所述出水口位于处理池的右上方，所述处理池上壁上设有多根固定柱，所述固定柱上端固定有安装板，所述安装板中间设有轴承，所述轴承内固定有转动柱，所述转动柱上端与固定在安装板上的电机的转动轴相连，且转动柱下端连接有固定板，所述固定板下端固定有刮刀，所述刮刀下方有底盘，所述底盘位于处理池内部，且底盘下端设有防水橡胶，所述防水橡胶内部有气囊，且防水橡胶下端有气缸，所述气缸固定于处理池内壁下端，所述处理池左上部有出泥口。本发明完全采用机械进行泥渣收集，更加简单、高效，节省了人力物力，而且清理效果更好。
权利要求书

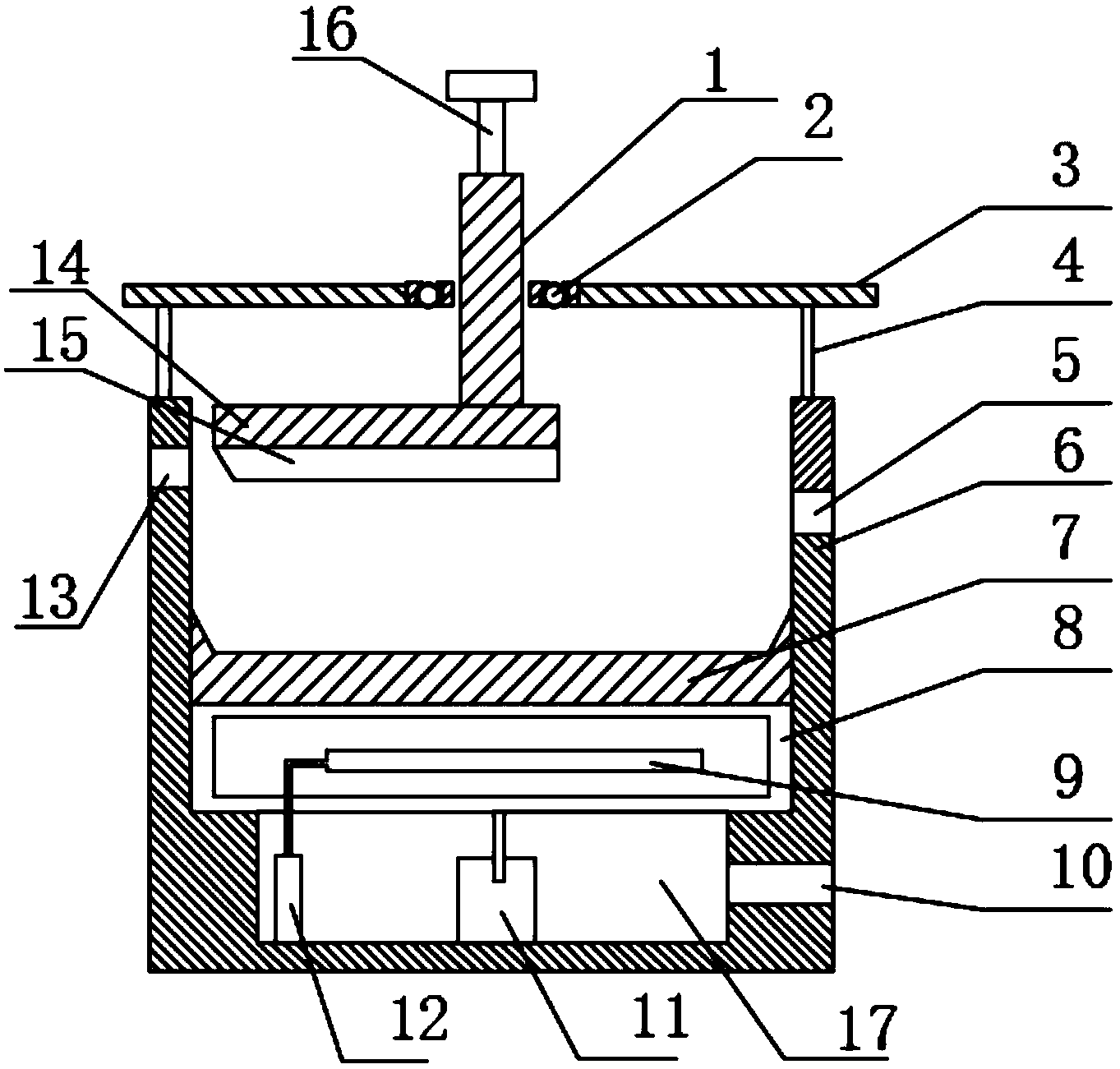

1.一种污水处理后泥渣收集装置，包括处理池(6)和出水口(5)，其特征在于：所述出水口(5)位于处理池(6)的右上方，所述处理池(6)上壁上设有多根固定柱(4)，所述固定柱(4)上端固定有安装板(3)，所述安装板(3)中间设有轴承(2)，所述轴承(2)内固定有转动柱(1)，所述转动柱(1)上端与固定在安装板(3)上的电机(16)的转动轴相连，且转动柱(1)下端连接有固定板(14)，所述固定板(14)下端固定有刮刀(15)，所述刮刀(15)下方有底盘(7)，所述底盘(7)位于处理池(6)内部，且底盘(7)下端设有防水橡胶(8)，所述防水橡胶(8)内部有气囊(9)，且防水橡胶(8)下端有气缸(11)，所述气缸(11)固定于处理池(6)内壁下端，所述处理池(6)左上部有出泥口(13)。
2.根据权利要求1所述的一种污水处理后泥渣收集装置，其特征在于：所述底盘(7)上面为漏斗形，下面为圆柱体。
3.根据权利要求1所述的一种污水处理后泥渣收集装置，其特征在于：所述气囊(9)上连接有气泵(12)，所述气泵(12)位于防水橡胶(8)下方的密闭舱(17)内。
4.根据权利要求1所述的一种污水处理后泥渣收集装置，其特征在于：所述出泥口(13)为斜槽口，且出泥口(13)与刮刀(15)平齐，出泥口(13)在纵向上高于出水口(5)，所述出水口(5)内有滤网。
5.根据权利要求1所述的一种污水处理后泥渣收集装置，其特征在于：所述处理池(6)的右下方设有窗口(10)，所述窗口(10)与密闭舱(17)相通。
6.根据权利要求1所述的一种污水处理后泥渣收集装置，其特征在于：所述防水橡胶(8)为中空圆柱体。
说明书
一种污水处理后泥渣收集装置
技术领域
本发明涉及污水处理技术领域，具体为一种污水 处理后泥渣收集装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理池主要是通过化学沉淀的方法达到净化的目的。此方法会将大部分杂质沉淀于底部，但也有一些会附着于内壁上，或漂浮于水面上。现有的污水处理池泥渣集边去除多为人工清捞，这样不仅耗时耗力，效率低下，浪费资源，而且无法清理干净，不能保证水的质量，为此我们提出一种污水处理后泥渣收集装置用于解决上述问题。
发明内容
本发明的目的在于提供一种污水处理后泥渣收集装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理后泥渣收集装置，包括处理池和出水口，所述出水口位于处理池的右上方，所述处理池上壁上设有多根固定柱，所述固定柱上端固定有安装板，所述安装板中间设有轴承，所述轴承内固定有转动柱，所述转动柱上端与固定在安装板上的电机的转动轴相连，且转动柱下端连接有固定板，所述固定板下端固定有刮刀，所述刮刀下方有底盘，所述底盘位于处理池内部，且底盘下端设有防水橡胶，所述防水橡胶内部有气囊，且防水橡胶下端有气缸，所述气缸固定于处理池内壁下端，所述处理池左上部有出泥口。
优选的，所述底盘上面为漏斗形，下面为圆柱体。
优选的，所述气囊上连接有气泵，所述气泵位于防水橡胶下方的密闭舱内。
优选的，所述出泥口为斜槽口，且出泥口与刮刀平齐，出泥口在纵向上高于出水口，所述出水口内有滤网。
优选的，所述处理池的右下方设有窗口，所述窗口与密闭舱相通。
优选的，所述防水橡胶为中空圆柱体。
与现有技术相比，本发明的有益效果是：
1、通过将气缸伸缩至最短，使底盘位于处理池内部低端，然后倒入污水，直至与出泥口平齐，放入化学物品，使杂质沉淀，其中通孔控制气缸可以改变处理池内的体积大小，从而根据污水的量进行调节;
2、当沉淀结束后，开启电机，使得刮刀开始转动，刮刀带动漂浮物从出泥口离开，出泥口为斜槽口结构，便于淤泥在刮刀作用下排出;
3、当漂浮物清理完毕后，打开气缸，推动底盘向上升，同时打开出水口，上升的水量与出水口流出的水量一样，使得水面一直与出泥口平齐;随着底盘的不断上升，同时将内壁上的泥渣刮下，直至刮刀底部与底盘相接触，停止气缸，刮刀将底盘上的泥渣刮到出泥口，从而离开，通过逐步上升的底盘可将处理池内壁上的淤泥清除干净;
4、当刮泥结束时，停下电机，关闭出水口，用水清理底盘，然后放下底盘至底部;可以通过窗口观察密闭舱内有没有积水，如果有，打开气泵，使得气囊增大，从而使得防水橡胶与处理池内壁更加紧合，阻止漏水。
