申请日2017.03.02
公开(公告)日2017.05.10
IPC分类号C11B13/00; C11B3/00
摘要
本发明涉及提炼设备技术领域，且公开了一种防止排污管道被堵塞的泔水油脂提炼装置，包括安装块，所述安装块的顶部固定安装有支撑柱，所述支撑柱的顶部固定安装有顶盖，所述顶盖的内腔顶部固定安装有集烟罩，所述顶盖的底部固定安装有位于支撑柱内侧的加热筒体，所述加热筒体的内腔固定安装有加热盘管，所述加热筒体的底部固定安装有位于支撑柱内侧的容纳筒体，所述容纳筒体的内腔固定安装有收集管口，所述收集管口的底部连通有位于容纳筒体内腔的集油管，所述集油管的右侧连通有贯穿容纳筒体右侧和支撑柱的出油管。该防止排污管道被堵塞的泔水油脂提炼装置，有效防止了排污管出现堵塞的情况。
权利要求书

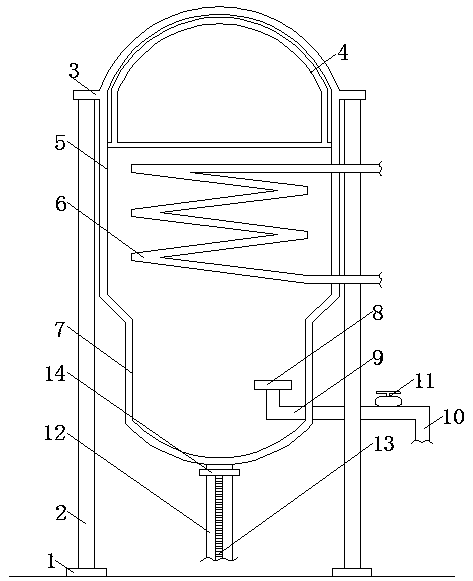

1.一种防止排污管道被堵塞的泔水油脂提炼装置，包括安装块(1)，其特征在于：所述安装块(1)的顶部固定安装有支撑柱(2)，所述支撑柱(2)的顶部固定安装有顶盖(3)，所述顶盖(3)的内腔顶部固定安装有集烟罩(4)，所述顶盖(3)的底部固定安装有位于支撑柱(2)内侧的加热筒体(5)，所述加热筒体(5)的内腔固定安装有加热盘管(6)，所述加热筒体(5)的底部固定安装有位于支撑柱(2)内侧的容纳筒体(7)，所述容纳筒体(7)的内腔固定安装有收集管口(8)，所述收集管口(8)的底部连通有位于容纳筒体(7)内腔的集油管(9)，所述集油管(9)的右侧连通有贯穿容纳筒体(7)右侧和支撑柱(2)的出油管(10)，所述出油管(10)的顶部固定安装有位于支撑柱(2)右侧的抽吸泵(11)，所述容纳筒体(7)的底部连通有排污管(12)，所述排污管(12)的前表面上固定安装有拉伸挡油板(13)，所述拉伸挡油板(13)的顶部固定安装有套接于排污管(12)外侧的安装环(14);
所述安装环(14)的内侧固定安装有固定块(15)，所述固定块(15)的内侧固定安装有滑块(16)，所述滑块(16)的内侧固定安装有滑轨(17)，所述滑轨(17)的外侧开设有滑槽(18)，所述滑轨(17)的内侧固定安装有排污管(12)，所述排污管(12)上贯穿有位于滑块(16)内侧的连接柱(19)，所述连接柱(19)的内侧固定安装有刮环(20)。
2.根据权利要求1所述的一种防止排污管道被堵塞的泔水油脂提炼装置，其特征在于：所述顶盖(3)与支撑柱(2)的连接关系为焊接，所述支撑柱(2)以顶盖(3)的纵向中线为对称轴对称分布。
3.根据权利要求1所述的一种防止排污管道被堵塞的泔水油脂提炼装置，其特征在于：所述集烟罩(4)焊接在顶盖(3)的内腔侧壁上。
4.根据权利要求1所述的一种防止排污管道被堵塞的泔水油脂提炼装置，其特征在于：所述收集管口(8)呈漏斗状。
5.根据权利要求1所述的一种防止排污管道被堵塞的泔水油脂提炼装置，其特征在于：所述拉伸挡油板(13)与安装环(14)的连接关系为焊接，所述拉伸挡油板(13)卡接在排污管(12)的外侧。
6.根据权利要求1所述的一种防止排污管道被堵塞的泔水油脂提炼装置，其特征在于：所述刮环(20)为不锈钢铁圈。
说明书
一种防止排污管道被堵塞的泔水油脂提炼装置
技术领域
本发明涉及提炼设备技术领域，具体为一种防止排污管道被堵塞的泔水油脂提炼装置。
背景技术
泔水是饭馆，家庭在吃完饭后把剩下的饭菜之类倒在一起混合，那些剩饭剩菜就叫做泔水，也叫潲水又称馊水，城市泔水是指人们在饭店、餐厅、学校、和食堂等处废弃的剩饭剩菜，不包括做菜前废弃的蔬菜和鱼肉等下脚料和人们在家里废弃的剩饭剩菜与水混合而成的混合物。
目前市场上现有的泔水油脂提炼装置主要针对提炼的效果等方面进行改进，如中国专利CN 203333624 U提供的一种泔水油脂电热提炼装置，具有提炼泔水油脂效率高的优点，但该提炼装置在实际使用过程中排出的污水和污物都是大颗粒，会出现排污管易堵塞的问题，会对装置的使用造成影响，故而提出一种防止排污管道被堵塞的泔水油脂提炼装置来解决上述所提出的问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种防止排污管道被堵塞的泔水油脂提炼装置，具备排污管不易发生堵塞和方便疏通等优点，解决了目前市场上现有的泔水油脂提炼装置在实际使用过程中易发生排污管堵塞的问题。
(二)技术方案
为实现上述排污管不易发生堵塞和方便疏通目的，本发明提供如下技术方案：一种防止排污管道被堵塞的泔水油脂提炼装置，包括安装块，所述安装块的顶部固定安装有支撑柱，所述支撑柱的顶部固定安装有顶盖，所述顶盖的内腔顶部固定安装有集烟罩，所述顶盖的底部固定安装有位于支撑柱内侧的加热筒体，所述加热筒体的内腔固定安装有加热盘管，所述加热筒体的底部固定安装有位于支撑柱内侧的容纳筒体，所述容纳筒体的内腔固定安装有收集管口，所述收集管口的底部连通有位于容纳筒体内腔的集油管，所述集油管的右侧连通有贯穿容纳筒体右侧和支撑柱的出油管，所述出油管的顶部固定安装有位于支撑柱右侧的抽吸泵，所述容纳筒体的底部连通有排污管，所述排污管的前表面上固定安装有拉伸挡油板，所述拉伸挡油板的顶部固定安装有套接于排污管外侧的安装环。
所述安装环的内侧固定安装有固定块，所述固定块的内侧固定安装有滑块，所述滑块的内侧固定安装有滑轨，所述滑轨的外侧开设有滑槽，所述滑轨的内侧固定安装有排污管，所述排污管上贯穿有位于滑块内侧的连接柱，所述连接柱的内侧固定安装有刮环。
优选的，所述顶盖与支撑柱的连接关系为焊接，所述支撑柱以顶盖的纵向中线为对称轴对称分布。
优选的，所述集烟罩焊接在顶盖的内腔侧壁上。
优选的，所述收集管口呈漏斗状。
优选的，所述拉伸挡油板与安装环的连接关系为焊接，所述拉伸挡油板卡接在排污管的外侧。
优选的，刮环为不锈钢铁圈。
(三)有益效果
与现有技术相比，本发明提供了一种防止排污管道被堵塞的泔水油脂提炼装置，具备以下有益效果：
该防止排污管道被堵塞的泔水油脂提炼装置，通过设置容纳筒体底部的排污管和排污管上的拉伸挡油板、安装环、固定块、滑块、滑轨、滑槽、连接柱和刮环之间的结构连接，可以有效保证排污管在被堵塞的时候，可以有效通过安装环带动固定块和滑块在滑轨上的滑槽内进行滑动，从而通过连接柱带动刮环对排污管的内腔壁进行刮动，将排污管内壁上的污物刮至底部，将排污管疏通，有效防止了排污管出现堵塞的情况。
