申请日2010.01.20
公开(公告)日2010.11.10
IPC分类号C02F1/44
摘要
本实用新型公开的具有三环挡圈的水处理装置，包括圆柱形中空的玻璃钢膜壳，玻璃钢膜壳内设置有承压板组件，玻璃钢膜壳的内表面固定有玻璃钢膜壳嵌入环，在承压板组件与玻璃钢膜壳嵌入环之间的玻璃钢膜壳的内表面设置有凹槽，该凹槽内设置有弹簧状的三环挡圈，三环挡圈上设置有圆弧拉钩。本实用新型具有三环挡圈的水处理装置，由于三环挡圈具有弹性，承受压力小，且三环挡圈使用可靠，安装拆卸简便，不需要专用工具。
翻译权利要求书

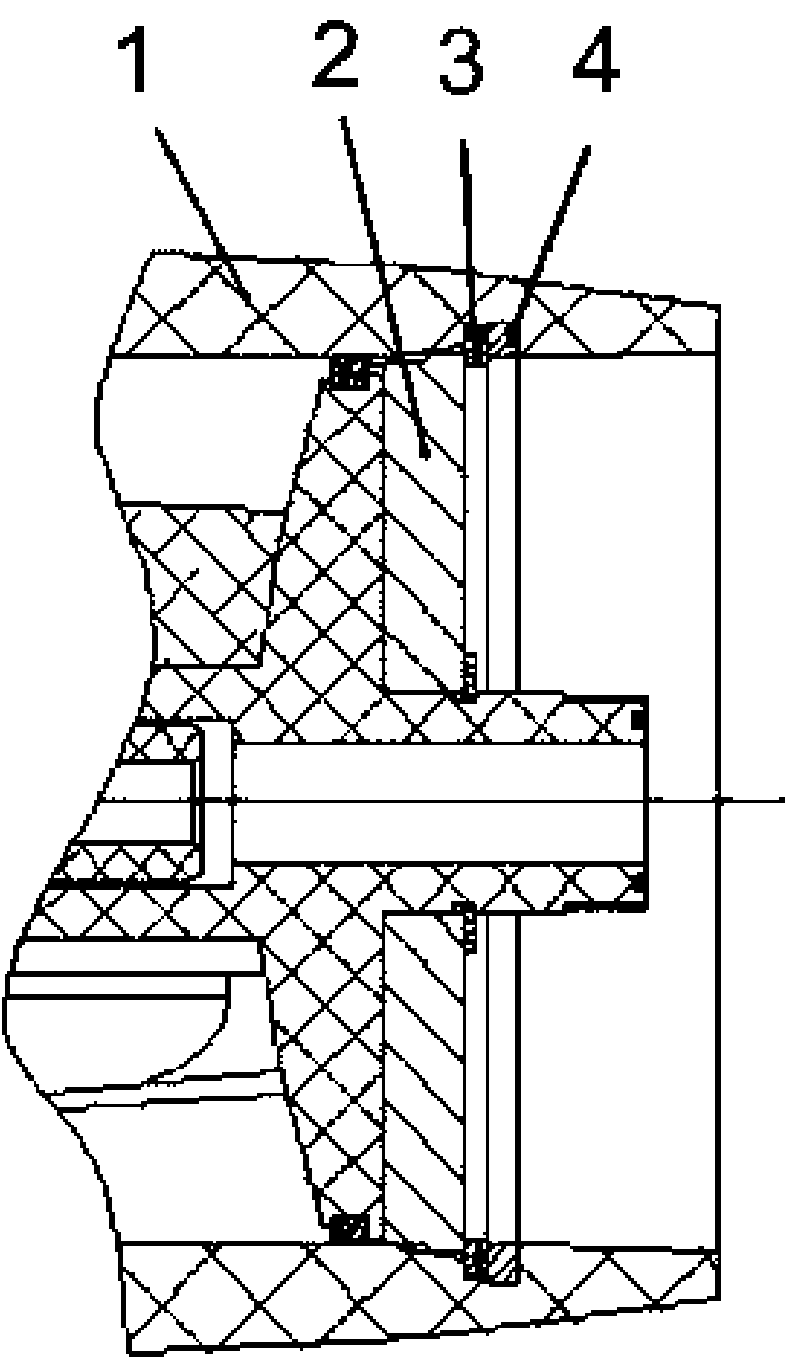

1.一种具有三环挡圈的水处理装置，其特征在于，包括圆柱形中空的玻璃钢膜壳(1)，玻璃钢膜壳(1)内设置有承压板组件(2)，所述玻璃钢膜壳(1)的内表面固定有玻璃钢膜壳嵌入环(4)，在所述承压板组件(2)与玻璃钢膜壳嵌入环(4)之间的玻璃钢膜壳(1)的内表面设置有凹槽，该凹槽内设置有弹簧状的三环挡圈(3)，所述三环挡圈(3)上设置有圆弧拉钩(5)。
2.根据权利要求1所述的具有三环挡圈的水处理装置，其特征在于，所述三环挡圈(3)为厚度1.5毫米的不锈钢铁板条缠绕及弯制成型。
说明书
具有三环挡圈的水处理装置
技术领域
本实用新型属于水处理装置技术领域，涉及一种具有三环挡圈的水处理装置。
背景技术
现有膜法水处理装置中，用于膜法水处理的芯膜及承压板组件应被固定安装在密封的玻璃钢膜壳内，承压板组件在玻璃钢膜壳内部水压的推动下会向外移动，为固定其位置并防止其在内部水压下移动，在玻璃钢膜壳两端开有内凹的卡槽，并在卡槽内装有挡圈限制其轴向移动。现有的挡圈结构多为圆环形三瓣结构，加工难度大且耗材料，挡圈安装拆卸比较麻烦，需要使用专用的工具。
发明内容
本实用新型的目的是提供一种具有三环挡圈的水处理装置，将三环挡圈固定在承压板组件与玻璃钢膜壳嵌入环之间，挡圈可承受较大压力，且拆卸方便，不必专用工具。
本实用新型所采用的技术方案是，一种具有三环挡圈的水处理装置，包括圆柱形中空的玻璃钢膜壳，玻璃钢膜壳内设置有承压板组件，玻璃钢膜壳的内表面固定有玻璃钢膜壳嵌入环，在承压板组件与玻璃钢膜壳嵌入环之间的玻璃钢膜壳的内表面设置有凹槽，该凹槽内设置有弹簧状的三环挡圈，三环挡圈尾部设置有圆弧拉钩。
本实用新型的特征还在于，
三环挡圈为厚度1.5毫米的不锈钢板条缠绕及弯制成型。
本实用新型具有三环挡圈的水处理装置，由于三环挡圈具有弹性，承受压力大，且三环挡圈使用可靠，安装拆卸简便，不需要专用工具。安装时轻微拉开三环挡圈，将最前段旋入玻璃钢膜壳嵌入环前端的凹槽内，逐渐将整个三环挡圈旋入凹槽内，即完成安装;拆卸时用食指钩住三环挡圈上的圆弧拉钩，沿径向向内拉拽，并同时向外拉拽，即可拆卸下来。
