申请日2009.09.22
公开(公告)日2010.06.02
IPC分类号F28D1/04; F22D11/00; F28F1/12
摘要
本实用新型公开了一种石油热采污水回用散热器，包括壳体，壳体内设置着散热盘管以及用以将散热盘管散发的热量向外吹出的吹风机，壳体的上部设置着散热口，散热盘管的进水端与热采油井的水处理站相连，散热盘管的出水端与热采油井的蒸汽锅炉相连。本实用新型能够充分利用油井热采污水所蕴含的大量热能为工房取暖，不仅大大降低了能源消耗，而且也降低了企业生产成本。
权利要求书
1.一种石油热采污水回用散热器，包括壳体，其特征是：壳体内设置着散热盘管以及用以将散热盘管散发的热量向外吹出的吹风机，壳体的上部设置着散热口，散热盘管的进水端与热采油井的水处理站相连，散热盘管的出水端与热采油井的蒸汽锅炉相连。
2.根据权利要求1所述的石油热采污水回用散热器，其特征是：所说的吹风机位于散热盘管下方的壳体内。
3.根据权利要求1所述的石油热采污水回用散热器，其特征是：散热盘管上设置着散热铝片。
说明书
石油热采污水回用散热器
技术领域
本实用新型涉及一种暖气散热器，特别是供冬季油田生产采暖用的石油热采污水回用散热器。
背景技术
目前冬季油田的许多房间需要锅炉为其供暖以及设备保温，油田的房间分散，用锅炉为其供暖投入的成本高，管线长，热量损失大，已成为资源浪费的一个老大难问题，同时还要频繁维修更换管线，造成人力、物力、资源的浪费，增加了石油生产企业的生产成本。
实用新型内容
本实用新型的目的在于提供一种石油热采污水回用散热器，其结构简单，易于生产制造，能够充分利用热采油井排出的热水所蕴含的大量热能为油田工房提供暖气，大大降低能源消耗，减少浪费。

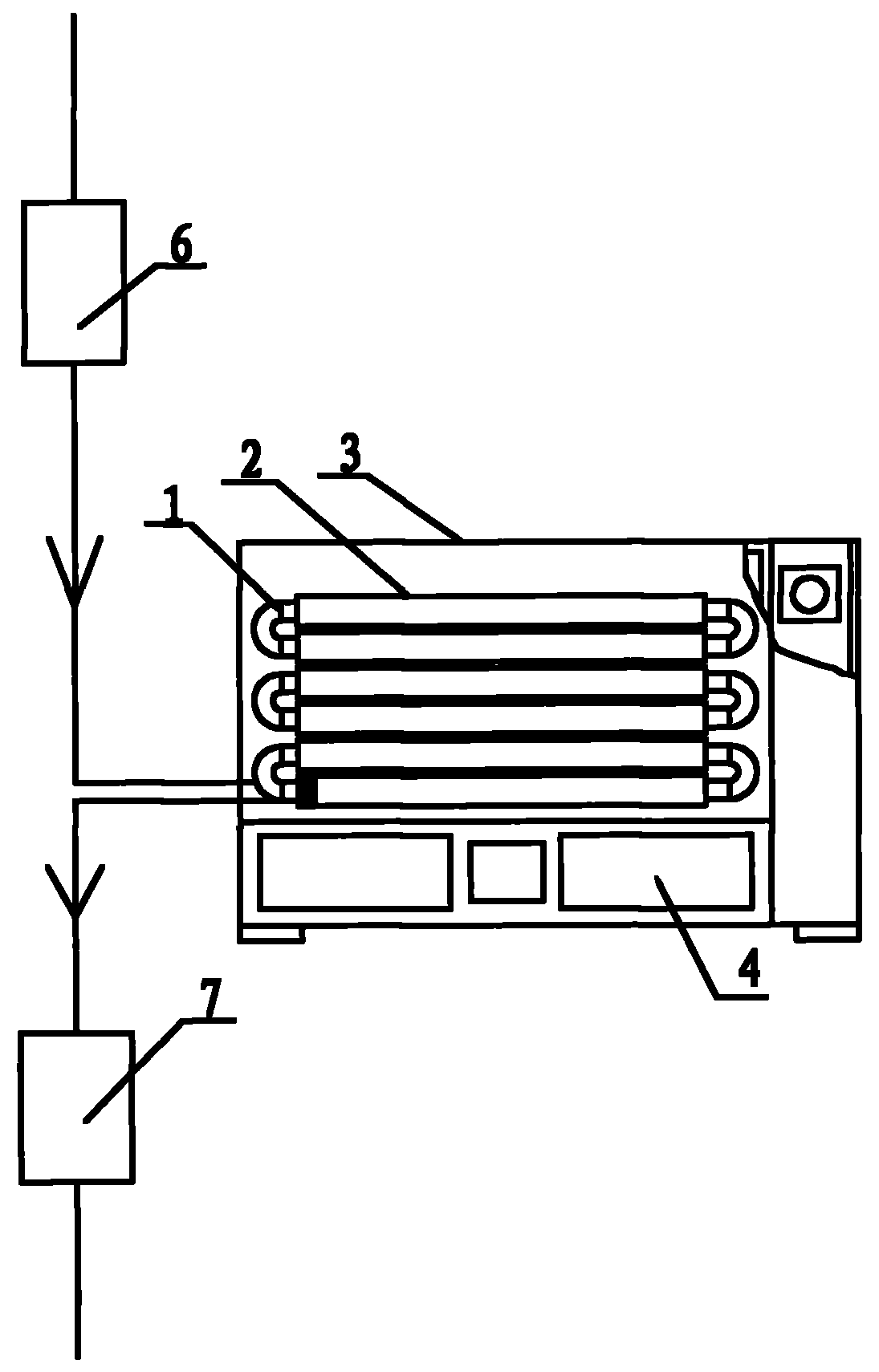

本实用新型的目的是这样实现的：一种石油热采污水回用散热器，包括壳体，壳体内设置着散热盘管以及用以将散热盘管散发的热量向外吹出的吹风机，壳体的上部设置着散热口，散热盘管的进水端与热采油井的水处理站相连，散热盘管的出水端与热采油井的蒸汽锅炉相连。
热采油井采出的油水经过油气分离站分离成油和40-50度的热水，经过水处理站处理后，水通过管道进入散热盘管给各个需要暖气的工房供暖。本实用新型结构简单，易于生产制造，使用安全，节能，能够充分利用油井热采污水所蕴含的大量热能为工房取暖，不仅大大降低了能源消耗，而且也减少了浪费，降低了企业生产成本，无需人工进行维护，有助于提高油田经济效益。
