申请日2009.09.23
公开(公告)日2010.08.18
IPC分类号C02F9/14; C02F3/12; C02F1/24
摘要
本实用新型涉及一种废水处理系统，尤其是涉及一种洗衣废水处理与回用系统。其主要是解决现有技术所存在的处理方法过于烦杂，无法适用于大部分纺织行业的废水处理，并且处理后的水只能当作污水接入市政系统，无法回用，造成资源浪费等的技术问题。本实用新型包括集水调节池，集水调节池内设有水泵，水泵通过污水管连通有初次初沉池，初次初沉池还连通有药剂槽，初次初沉池的底部设有沉淀区，初次初沉池上部连通有接触氧化池，接触氧化池连接有反应桶，反应桶连通有溶气气浮池，沉淀区与溶气气浮池都连接污泥浓缩池，溶气气浮池连通有中间水池，中间水池内依次连通有反应沉淀器、压力过滤器，压力过滤器连接清水存储池。
权利要求书

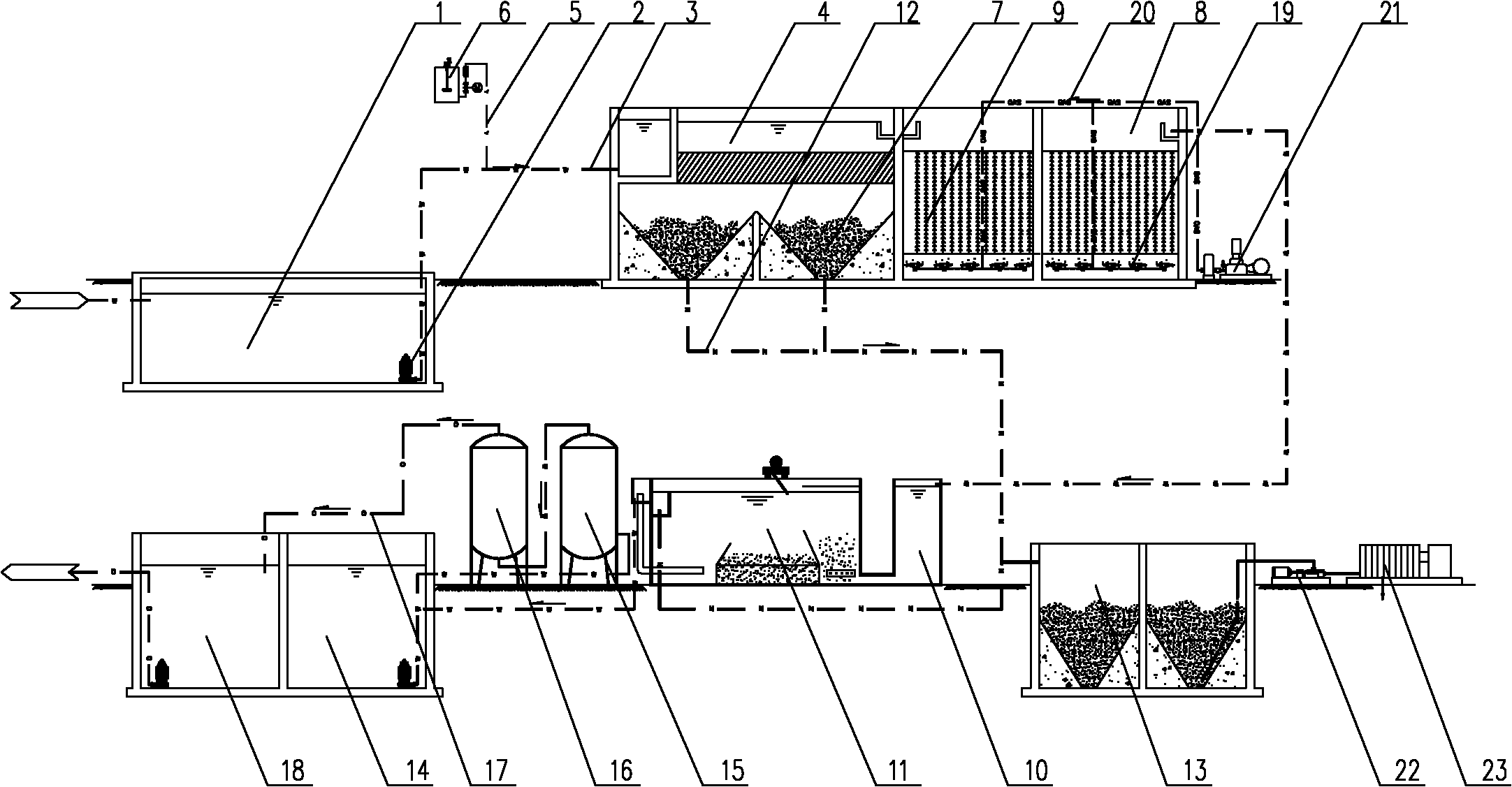

1.一种洗衣废水处理与回用系统，包括可存放洗衣废水的集水调节池(1)，集水调节池(1)内设有水泵(2)，其特征在于所述的水泵(2)通过污水管(3)连通有初次初沉池(4)，初次初沉池还通过药剂管(5)连通有药剂槽(6)，初次初沉池的底部设有沉淀区(7)，初次初沉池(4)上部通过集水槽连通有接触氧化池(8)，接触氧化池的池内连接有若干生物悬浮填料(9)，接触氧化池(8)通过污水管连接有反应桶(10)，反应桶连通有溶气气浮池(11)，沉淀区(7)与溶气气浮池(11)都通过污泥管(12)连接污泥浓缩池(13)，溶气气浮池通过污水管连通有中间水池(14)，中间水池内通过水泵依次连通有反应沉淀器(15)、压力过滤器(16)，压力过滤器通过清水管(17)连接清水存储油(18)。
2.根据权利要求1所述的洗衣废水处理与回用系统，其特征在于所述的接触氧化池(8)的为两个，其底部都设有穿孔曝气管(19)，穿孔曝气管通过风管(20)连接有风机(21)。
3.根据权利要求1或2所述的洗衣废水处理与回用系统，其特征在于所述的生物悬浮填料(9)成矩阵排列，其悬挂在接触氧化池(8)内。
4.根据权利要求1或2所述的洗衣废水处理与回用系统，其特征在于所述的污泥浓缩池(13)通过污泥管(12)连接有污泥螺杆泵(22)，污泥螺杆泵出口连接有污泥压滤机(23)。
5.根据权利要求4所述的洗衣废水处理与回用系统，其特征在于所述的污泥压滤机(23)通过污水管与集水调节池(1)连通。
说明书
洗衣废水处理与回用系统
技术领域
本实用新型涉及一种废水处理系统，尤其是涉及一种对洗衣废水处理与回用系统等结构的改良。
背景技术
洗衣废水由于具有一些生化物质，因此目前普通的废水处理方法很难处理这类废水。中国专利公开了一种废水处理的方法(公开号：CN 101085695A)，其包括如下步骤：分类：将排放的废水分类为高浓度废水和低浓度废水两类集装;高浓度废水前置处理：气浮物化：将集装的高浓度废水经过气浮物化形成低浓度废水和浓悬浮液;澄清分层：浓悬浮液经过澄清分层形成低浓度废水和固相悬浮液，澄清分层聚合剂为碱式氯化铝：压滤：固相悬浮液经过自压压滤分离成低浓度废水和排放污泥;PH调节和生化处理：低浓度废水进入PH调节蓄水池进行常规PH调节后再进行常规生化处理，分离成初级排放水和活性污泥，活性污泥经过自压压滤分离成排放污泥和压滤废水，压滤废水回入PH调节蓄水池再处理;化学处理：初级排放水经过加药釜、反应釜、净水釜形成终级排放水，加药釜加入的化学处理药剂为次氯酸钠或碱式氯化铝;化学处理中的加药釜装有加热装置，加热形式可以是太阳能、蒸汽或电加热。化学处理中的反应釜可以是4个组成，反应釜和净水釜之间增加过滤釜，过滤釜可以是2个，过滤填料为卵石、石英砂和活性炭;自压压滤是将活性污泥灌入编织袋内，通过活性污泥自重压滤将废水滤压出编织袋外形成排放污泥。但这种处理方法过于烦杂，无法适用于大部分纺织行业的废水处理，并且处理后的水只能当作污水接入市政系统，无法回用，造成资源浪费。
实用新型内容
本实用新型需要解决的技术问题是提供一种洗衣废水处理与回用系统，其主要是解决现有技术所存在的处理方法过于烦杂，无法适用于大部分纺织行业的废水处理，并且处理后的水只能当作污水接入市政系统，无法回用，造成资源浪费等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的洗衣废水处理与回用系统，包括可存放洗衣废水的集水调节池，集水调节池内设有水泵，其特征在于所述的水泵通过污水管连通有初次初沉池，初次初沉池还通过药剂管连通有药剂槽，初次初沉池的底部设有沉淀区，初次初沉池上部通过集水槽连通有接触氧化池，接触氧化池的池内连接有若干生物悬浮填料，接触氧化池通过污水管连接有反应桶，反应桶连通有溶气气浮池，沉淀区与溶气气浮池都通过污泥管连接污泥浓缩池，溶气气浮池通过污水管连通有中间水池，中间水池内通过水泵依次连通有反应沉淀器、压力过滤器，压力过滤器通过清水管连接清水存储池。洗衣废水经收集后进入到污水处理站区内，废水首先进入集水调节池进行水质水量的调节，使水量水质能相对地保持稳定。经过水质均化后的废水由水泵送至初次初沉池内，在初次初沉池通过加入絮凝剂与废水充分反应形成絮状物，然后进入到沉淀池内进行沉淀，以去除水中的大部分的污染物质，沉淀出水进入到2个接触氧化池内，接触氧化池采用结构简单，操作方便的推流式结构，池内挂有生物组合填料，当设施运行到一定时间后，池内有大量的活性污泥以生物膜的形式附着生长在填料上，用生物膜法相对来说可以用来处理浓度较高的废水，增强抗冲击能力。接触氧化处理后的水在进入到溶气气浮池内，取出废水中的细小颗粒物质，保证出水水质达到相应排放标准。溶气气浮池处理后出水自流进入到中间水池内，池内的水大部分由泵送至反应沉淀器及压力过滤器进行深度的净化处理，以使回用水水质指标达到工业回用水水质标准;剩余的水则直接进入标准排放口外排。
作为优选，所述的接触氧化池的为两个，其底部都设有穿孔曝气管，穿孔曝气管通过风管连接有风机。穿孔曝气管为ABS穿孔曝气管，一方面可以对废水进行初步的氧化反应，去除废水中部分易氧化物质，另一方面通过曝气可以均化废水的水质，使废水水质能相对地保持稳定。
作为优选，所述的生物悬浮填料成矩阵排列，其悬挂在接触氧化池内。生物悬浮填料可以排布为5~10列，每列均布有5~10个填料。
作为优选，所述的污泥浓缩池通过污泥管连接有污泥螺杆泵，污泥螺杆泵出口连接有污泥压滤机。污泥螺杆泵可将污泥运送至污泥压滤机，污泥压滤机将污泥压滤成滤饼，然后外运填埋。
作为优选，所述的污泥压滤机通过污水管与集水调节池连通。污泥压滤机上部产生的上清液可以再回收至集水调节池处再次进行处理。
因此，本实用新型具有可以适用于大部分洗衣废水的处理，并且在整个系统的尾端设立反应沉淀器与压力过滤器，使得处理后的水可以达到工业回用水水质标准，从而进行回用，结构简单、合理等特点。
