申请日2009.11.17
公开(公告)日2010.06.02
IPC分类号B08B3/00; C02F1/52; C02F9/04; B07B1/28
摘要
本发明公开了一种不仅能够同时实现碎石的清洗及分级，而且能够将碎石清洗除泥后的污水进行处理并循环利用，从而降低污染、节约用水、降低生产成本的碎石筛洗分级及污水循环处理系统，它包括第一碎石输送单元、筛洗分级单元、第二碎石输送单元、初沉池(11)、污泥池(12)、原水池(13)、清水池(14)、污水处理器;所述第一碎石输送单元、筛洗分级单元、第二碎石输送单元依序分布;所述初沉池(11)、污泥池(12)、原水池(13)、污水处理器、清水池(14)依序连通;所述清水池(14)还与筛洗分级单元通过管路连接。
权利要求书

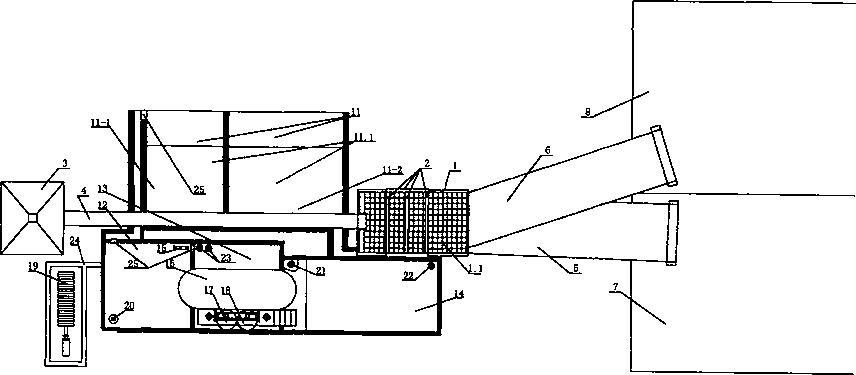

1.一种碎石筛洗分级及污水循环处理系统，其特征在于，它包括用于输送原料的第一碎石输送单元、用于对碎石进行清洗及分级的筛洗分级单元、用于将经过筛洗分级单元清洗分级后的碎石输送到各自堆场的第二碎石输送单元、用于收集筛洗分级单元所产生的污水的初沉池(11)、对从初沉池(11)过来的污水进一步进行沉淀处理的污泥池(12)、存储经污泥池(12)处理后的污水的原水池(13)、清水池(14)、污水处理器;所述第一碎石输送单元、筛洗分级单元、第二碎石输送单元依序分布;所述初沉池(11)、污泥池(12)、原水池(13)、污水处理器、清水池(14)依序连通;所述清水池(14)还与筛洗分级单元通过管路连接。
2.根据权利要求1所述的碎石筛洗分级及污水循环处理系统，其特征在于，所述筛洗分级单元为市售的振筛机(1)，该振筛机(1)的上方安装有喷水装置，所述清水池(14)还与筛洗分级单元通过管路连接是指所述清水池(14)与喷水装置通过管路连接。
3.根据权利要求2所述的碎石筛洗分级及污水循环处理系统，其特征在于，所述喷水装置为五根水管(2)，该五根水管(2)固定在振筛机(1)的上方，其中三根为纵向分布，余下两根为横向分布，所述纵向分布的三根水管(2)上开有多个向下的喷水孔，所述纵向分布的三根水管(2)分别与横向分布的两根水管(2)连通，所述横向分布的两根水管(2)连接进水管，所述清水池(14)中安装清水供水泵(22)，该进水管与清水供水泵(22)通过管路连接。
4.根据权利要求2所述的碎石筛洗分级及污水 循环处理系统，其特征在于，所述第一碎石输送单元包括料斗(3)和一号输送带(4)，该一号输送带(4)的始端位于料斗(3)的下方，所述一号输送带(4)的末端位于振筛机(1)的左端的上方。
5.根据权利要求2所述的碎石筛洗分级及污水循环处理系统，其特征在于，所述第二碎石输送单元为多个输送带，该多个输送带的数目等于碎石级别的数目;每个输送带的始端位于对应碎石级别的碎石的输出口的下方，每个输送带的末端位于对应堆场的上方;所述碎石的输出口位于振筛机(1)的右端。
6.根据权利要求1所述的碎石筛洗分级及污水循环处理系统，其特征在于，它还包括用于收集污水的接斗(9)，该接斗(9)安装在筛洗分级单元的底部，接斗(9)的侧壁上开有出水口(9.1)，该出水口(9.1)与初沉池(11)通过管路连接。
7.根据权利要求6所述的碎石筛洗分级及污水循环处理系统，其特征在于，它还包括用于收集经筛洗分级单元分级后剩下的随污水一起流入接斗(9)的细石的螺旋绞刀(10)，该螺旋绞刀(10)安装在接斗(9)内，所述螺旋绞刀(10)的输出口位于用于输送最小级别碎石的输送带的始端和筛洗分级单元的底部之间。
8.根据权利要求1所述的碎石筛洗分级及污水循环处理系统，其特征在于，所述污水处理器包括静态混合器(15)、一体化净水器(16)、混凝剂加药器(17)、氢氧化钠加药器(18)，所述原水池(13)、一体化净水器(16)、混凝剂加药器(17)、氢氧化钠加药器(18)分别与静态混合器(15)通过管路连接;所述一体化净水器(16)的清水输出口与清水池(14)通过管路连接，所述一体化净水器(16)的排污口与污泥池(12)通过管路连接;所述原水池(13)中安装有原水泵(23)，该原水泵(23)与静态混合器(15)通过管路连接。
9.根据权利要求6所述的碎石筛洗分级及污水循环处理系统，其特征在于，所述初沉池(11)为两个，分别记为一号初沉池(11-1)和二号初沉池(11-2)，所述一号初沉池(11-1)和二号初沉池(11-2)相互连通，所述二号初沉池(11-2)还与污泥池(12)连通;所述出水口(9.1)与初沉池(11)通过管路连接是指所述出水口(9.1)与一号初沉池(11-1)通过管路连接。
10.根据权利要求1所述的碎石筛洗分级及污水循环处理系统，其特征在于，它还包括用于收集污泥的板框压滤机(19)和抽取污泥的污泥泵(20)，所述污泥泵(20)安装在污泥池(12)中，所述污泥泵(20)与板框压滤机(19)通过管路连接。
说明书
碎石筛洗分级及污水循环处理系统
技术领域
本发明涉及建筑技术领域，具体讲是一种碎石筛洗分级及污水循环处理系统。
背景技术
目前对于建筑用的碎石的清洗除泥，一般是人工冲洗，费时费力，生产效率低下。而对于碎石的分级处理，碍于可操作性、成本、效率等因素的限制，目前一般都没做，所述碎石分级处理是指，按照碎石的大小进行分级，比如，以最宽处落于5-16mm范围内的碎石作为一个级别，并堆放在一起，以最宽处落于16-25mm范围内的碎石作为另一个级别，并堆放在一起。实际生产中，采用未分级的碎石来建造的建筑体，其内部的大小石的分配结构不合理，导致建筑体的质量难以控制，即建筑体的质量参差不齐。综合上述，目前还没有能够同时实现碎石的清洗及分级的机械装置，导致目前对碎石的清洗费时费力，生产效率低下，且不对碎石进行分级处理，导致建筑体的质量参差不齐。
经过上述碎石的清洗除泥产生的大量污水通过暗排水沟或其它形式直接排放，这样，不仅极大地污染了周边环境，而且浪费了大量的水资源，增加了生产成本。
发明内容
本发明要解决的技术问题是，提供一种不仅能够同时实现碎石的清洗及分级，而且能够将碎石清洗除泥后的污水进行处理并循环利用，从而降低污染、节约用水、降低生产成本的碎石筛洗分级及污水循环处理系统。
本发明的技术方案是，本发明碎石筛洗分级及污水循环处理系统，它包括用于输送原料的第一碎石输送单元、用于对碎石进行清洗及分级的筛洗分级单元、用于将经过筛洗分级单元清洗分级后的碎石输送到各自堆场的第二碎石输送单元、用于收集筛洗分级单元所产生的污水的初沉池、对从初沉池过来的污水进一步进行沉淀处理的污泥池、存储经污泥池处理后的污水的原水池、清水池、污水处理器;所述第一碎石输送单元、筛洗分级单元、第二碎石输送单元依序分布;所述初沉池、污泥池、原水池、污水处理器、清水池依序连通;所述清水池还与筛洗分级单元通过管路连接。
采用上述结构后，本发明与现有技术相比，具有以下优点：因为它包括用于输送原料的第一碎石输送单元、用于对碎石进行清洗及分级的筛洗分级单元、用于将经过筛洗分级单元清洗分级后的碎石输送到各自堆场的第二碎石输送单元、用于收集筛洗分级单元所产生的污水的初沉池、对从初沉池过来的污水进一步进行沉淀处理的污泥池、存储经污泥池处理后的污水的原水池、清水池、污水处理器;所述第一碎石输送单元、筛洗分级单元、第二碎石输送单元依序分布;所述初沉池、污泥池、原水池、污水处理器、清水池依序连通;所述清水池还与筛洗分级单元通过管路连接，所以，一方面，对于碎石进行清洗及分级，都由机械装置来实现，克服了过去人工清洗以及不便碎石分级操作的弊端，使本发明碎石筛洗分级及污水循环处理系统具有能够同时实现碎石的清洗及分级的优点，另一方面，经筛洗分级单元对碎石清洗除泥后所产生的污水能够被及时地处理并储存在清水池中供循环利用，使本发明碎石筛洗分级及污水循环处理系统具有能够将碎石清洗除泥后的污水进行处理并循环利用，从而降低污染、节约用水、降低生产成本的优点。
作为改进，所述筛洗分级单元为市售的振筛机，该振筛机的上方安装有喷水装置，所述清水池还与筛洗分级单元通过管路连接是指所述清水池与喷水装置通过管路连接，这样，通过在市售的振筛机上加装喷水装置以构成筛洗分级单元，无需重新设计制作筛洗分级单元，降低了本发明的成本，更利于本发明的实施。
作为进一步改进，它还包括用于收集经筛洗分级单元分级后剩下的随污水一起流入接斗的细石的螺旋绞刀，该螺旋绞刀安装在接斗内，所述螺旋绞刀的输出口位于用于输送最小级别碎石的输送带的始端和筛洗分级单元的底部之间，这样，能够将细石利用起来，增加经济效益，更利于本发明的实施。
作为进一步改进，所述污水处理器包括静态混合器、一体化净水器、混凝剂加药器、氢氧化钠加药器，所述原水池、一体化净水器、混凝剂加药器、氢氧化钠加药器分别与静态混合器通过管路连接;所述一体化净水器的清水输出口与清水池通过管路连接，所述一体化净水器的排污口与污泥池通过管路连接;所述原水池中安装有原水泵，该原水泵与静态混合器通过管路连接，所述污水处理器结构紧凑、针对性较强、性价比高，更利于本发明的实施和性能的提高。
作为进一步改进，所述初沉池为两个，分别记为一号初沉池和二号初沉池，所述一号初沉池和二号初沉池相互连通，所述二号初沉池还与污泥池连通;所述出水口与初沉池通过管路连接是指所述出水口与一号初沉池通过管路连接，经实验，两个初沉池有利于加快污水的处理速度、减轻污泥池处理负担，从而更有利于提高本发明的处理能力。
作为进一步改进，它还包括用于收集污泥的板框压滤机和抽取污泥的污泥泵，所述污泥泵安装在污泥池中，所述污泥泵与板框压滤机通过管路连接，这样，一方面能够清理污泥池，使污泥池保持一定的处理能力，另一方面，通过板框压滤机收集到的污泥能够作为它用，带来经济效益，更利于本发明的实施。
