申请日2009.09.08
公开(公告)日2010.07.14
IPC分类号C02F9/02; C02F1/40; C02F1/24; B01D17/035
摘要
一种气浮型餐饮废水自动油水分离器，包括除渣区、气浮区、油水分离区和出水区，除渣区设置过滤篮，过滤和截留食物残渣;气浮区设置机械式气浮发生机头;除油区设置自动刮油装置，浮油由自动刮油装置收集至集油槽中，通过集油口流入集油桶内;出水区设置三通管，废水经三通管折流后出水。本技术在传统隔油池的基础上增设了机械式气浮发生机头和自动刮油装置，提高了油水分离效率，解决了人工清理油脂、清理浮渣不便等技术问题，实用高效，运行维护费用低，是传统隔油池的理想换代产品。
权利要求书
1.一种气浮型餐饮废水自动油水分离器，由除渣区、气浮区、油水分离区和出水区构成，其特征在于：气浮区设置机械式气浮发生机头，油水分离区设有自动刮油装置，自动刮油装置能将浮油自动刮除至集油槽里，再通过集油口进入集油桶里外运处理。
2.如权利要求1所述的一种气浮型餐饮废水自动油水分离器，其特征在于：所述机械式气浮发生机头和自动刮油装置由定时器控制自动启停。
说明书
气浮型餐饮废水自动油水分离器
技术领域
本实用新型涉及污水处理中餐饮废水自动油水分离技术。
背景技术
快速发展的餐饮行业产生大量的餐饮废水，未经处理的餐饮废水中残留大量的油脂、COD及BOD等物质排入水中会对水体造成严重污染。而传统的隔油池存在明显缺憾，如油水分离效果不好，浮油及食物残渣清理不方便，长期累积产生恶臭等;本技术在传统隔油池的基础上增设了气浮装置、自动刮油装置，显著提高了油水分离效率，解决了人工清理油脂、清理浮渣不便等技术问题，实用高效，运行维护费用低，是传统隔油池的理想换代产品。
实用新型内容
本实用新型的目的是提供一种气浮型餐饮废水自动油水分离器，解决现有油水分离设备能耗大、效率低的技术问题。

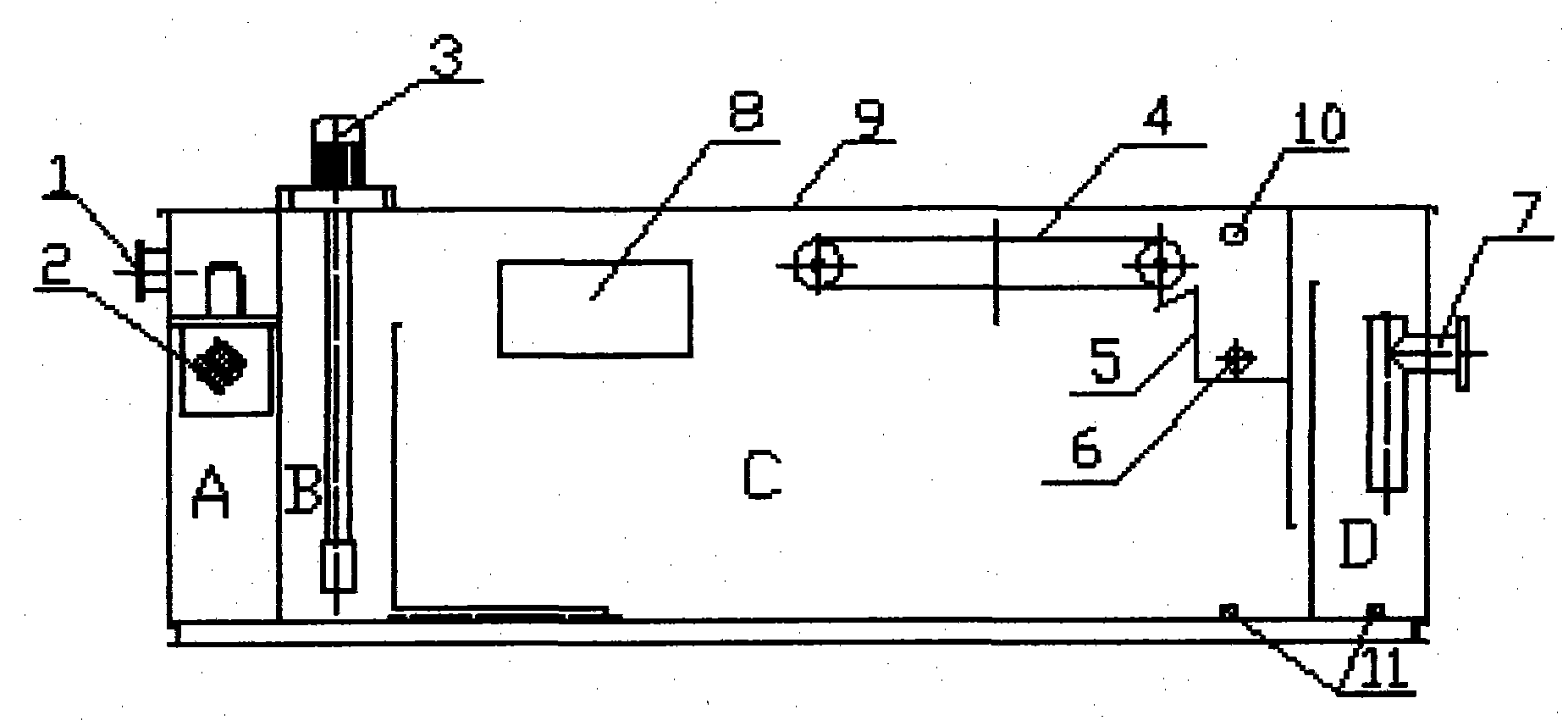

本实用新型的技术方案是一种气浮型餐饮废水自动油水分离器，其特征在于内部结构由除渣区、气浮区、油水分离区和出水区四部分构成，除渣区设置过滤篮，气浮区设置机械式气浮发生机头，餐饮废水经过过滤篮初步除渣和气浮区溶气充氧后进入油水分离区，在油水分离区内充分停留，废水中的动植物油脂与大量微细气泡粘附在一起并不断浮上水面，浮在水面上的油脂和固体悬浮物通过自动刮油装置刮除至集油槽里，通过集油口进入集油桶里外运处理，出水区设置出水管，出水管为三通管，废水经三通管折流后出水。
本实用新型气浮型餐饮废水自动油水分离器采用机械式气浮发生机头，产生大量微细气泡，显著提高了油水分离效率，与其他气浮装置相比，由于不需要使用压力容器、空压机和循环泵等设备，大大减少了设备的投资费用，同时设备的运行费用低廉，安装维护方便，操作简单，浮油自动收集，方便实际使用和推广。
