申请日2009.09.07
公开(公告)日2010.06.23
IPC分类号F23G7/00
摘要
印染污泥管道输送锅炉焚烧处理设备，包括污泥储存池，用于储存脱水处理后的印染污泥;锅炉，形成有连通炉膛的污泥喷入口;管道加压输送装置，连接在污泥储存池与锅炉的污泥喷入口之间;蒸汽吹扫装置设置，在污泥喷入口处、并且连接锅炉蒸汽系统;以及计算机集散控制系统，包括分别与管道加压输送装置、锅炉连接的多个现场控制单元，以及通过通信网络连接各现场控制单元的集中操作管理单元。利用管道加压输送和锅炉焚烧实现成本低处置污泥，并可将污泥储存产生的臭气送入锅炉焚烧，彻底解决污泥储存中的安全和环保问题。采用计算机集散控制可实现污泥处理智能化控制。
权利要求书
1.印染污泥管道输送锅炉焚烧处理设备，其特征是：包括污泥储存池，用于储存脱水处理后的印染污泥;锅炉，形成有连通炉膛的污泥喷入口;管道加压输送装置，连接在污泥储存池与锅炉的污泥喷入口之间;蒸汽吹扫装置设置，在污泥喷入口处、并且连接锅炉蒸汽系统;以及计算机集散控制系统，包括分别与管道加压输送装置、锅炉连接的多个现场控制单元，以及通过通信网络连接各现场控制单元的集中操作管理单元。
2.根据权利要求1所述的印染污泥管道输送锅炉焚烧处理设备，其特征是：所述管道加压输送装置包括与污泥储存池连接的预压输送机、与预压输送机连接的浓料泵、连接在浓料泵与锅炉的污泥喷入口之间的输送管道。
3.根据权利要求2所述的印染污泥管道输送锅炉焚烧处理设备，其特征是：计算机集散控制系统包括分别与预压输送机、浓料泵、锅炉连接的多个现场控制单元，以及通过通信网络连接各现场控制单元的集中操作管理单元。
4.根据权利要求2所述的印染污泥管道输送锅炉焚烧处理设备，其特征是：管道采用母管切换制连接多台浓料泵和多台锅炉。
5.根据权利要求2所述的印染污泥管道输送锅炉焚烧处理设备，其特征是：在管道上设有冲洗系统和冲洗排放系统。
说明书
印染污泥管道输送锅炉焚烧处理设备
技术领域
本实用新型涉及一种印染污泥管道输送锅炉焚烧处理设备。
背景技术
公知的，印染工业排放的污水中包含大量的染色残留物，污水经污水厂处理后，这些残留物形成印染污泥。印染污泥处置是印染工业和印染污水处理厂的一大难题。现有的印染污泥处置方法无法解决这一问题：利用废坑、山沟、废弃洼地等进行简易填埋，不进行科学的无害处理，成本较低，但会对河湖水源和环境造成极大危害;将处理后的污泥制成有机肥料加以利用，则由于成本和工艺技术的限制，仅适用于小型印染污水处理厂;而在印染污水处理厂中独立建造焚烧炉进行焚烧处理，存在投资成本、运行成本比较高的不足。
发明内容
本实用新型的目的是针对现有印染污泥处理技术的不足，提供一种印染污泥管道输送锅炉焚烧处理设备。
本实用新型提供的印染污泥管道输送锅炉焚烧处理设备，包括
污泥储存池，用于储存脱水处理后的印染污泥;
锅炉，形成有连通炉膛的污泥喷入口;
管道加压输送装置，连接在污泥储存池与锅炉的污泥喷入口之间;
蒸汽吹扫装置设置，在污泥喷入口处、并且连接锅炉蒸汽系统;以及
计算机集散控制系统，包括分别与管道加压输送装置、锅炉连接的多个现场控制单元，以及通过通信网络连接各现场控制单元的集中操作管理单元。
所述管道加压输送装置包括与污泥储存池连接的预压输送机、与预压输送机连接的浓料泵、连接在浓料泵与锅炉的污泥喷入口之间的输送管道。
计算机集散控制系统包括分别与预压输送机、浓料泵、锅炉连接的多个现场控制单元，以及通过通信网络连接各现场控制单元的集中操作管理单元。
本实用新型具有以下有益效果：
其一，利用现有的锅炉系统，配置简单高效的污泥加压输送装置，利用压力将污泥通过特制的喷口送入锅炉炉膛中进行焚烧处理。本实用新型不需要建造焚烧炉，即可达到处置污泥目的，投资成本、运行成本较低。其二，采用蒸汽吹扫，防止污泥喷口堵塞。其三，采用管道加压输送，可将污泥储存产生的臭气送入锅炉焚烧，彻底解决污泥储存中的安全和环保问题。其四，采用计算机集散控制系统，根据锅炉燃烧工况控制送入锅炉炉膛的污泥量，实现污泥处理智能化控制;并且将污泥输送控制系统和锅炉控制系统合二为一，不需额外增加控制室和操作人员，维护管理简便。其五，焚烧产生的灰渣可作为建材生产的原料，达到循环经济、资源的综合利用目的，具有明显的环境、社会和经济效益。

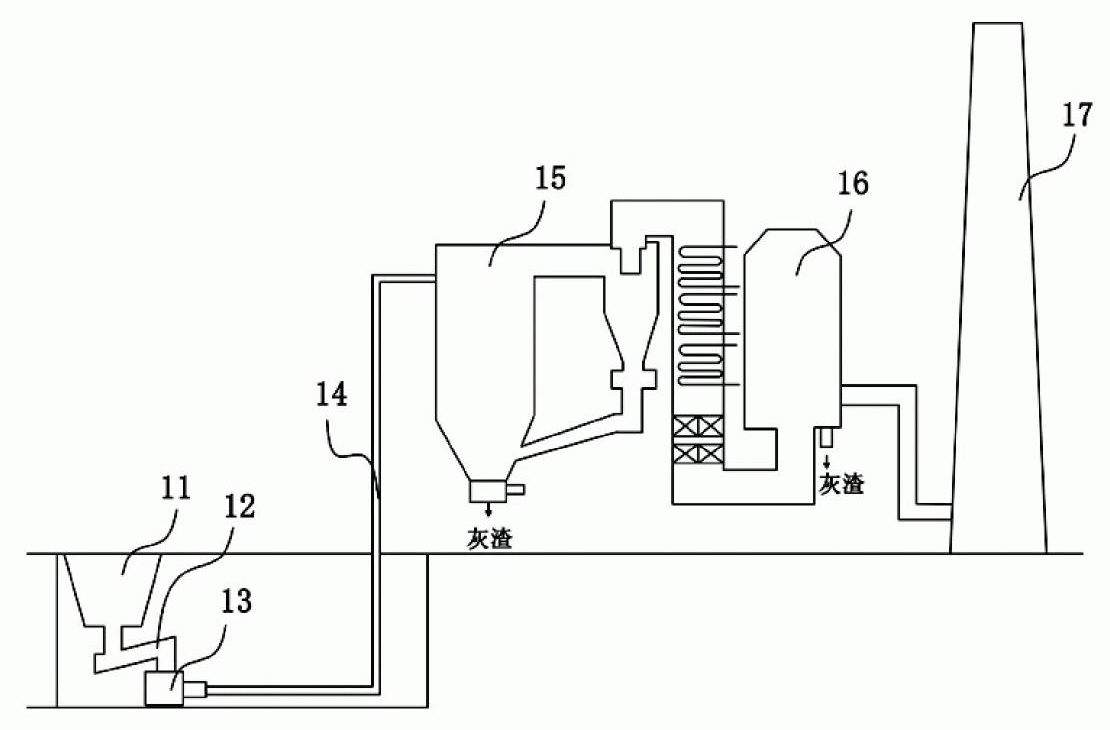

下面结合附图和实施例，对印染污泥管道输送锅炉焚烧处理设备，及其有益效果进行详细描述。
