申请日2009.09.04
公开(公告)日2010.05.26
IPC分类号C02F3/30
摘要
本实用新型公开了一种用于SBR污水处理工艺的曝气装置，包括曝气干管、与曝气干管联接的曝气支管和与曝气支管联接的曝气头;所述的曝气头包括设有曝气表面的曝气头上部和与曝气支管联接的曝气头下部。本实用新型因设有半椭球形的曝气头，使曝气更加均匀、扩散得更加充分，在微小搅动下可防止污泥沉淀吸附;曝气表面为瓷质釉面，可防止微生物附着生长繁殖。曝气表面外围设有一层钢网，可使曝气头膜片不易损坏，提高了曝气头的使用寿命，同时有利于对气泡直径的控制，氧利用效率高。各部件采用不锈钢制成，使用寿命长。各部件采用螺纹联接，易于拆洗和维修。
权利要求书
1.一种用于SBR污水处理工艺的曝气装置，其特征在于包括曝气干管、与曝气干管联接的曝气支管和与曝气支管联接的曝气头;所述的曝气头包括设有曝气表面的曝气头上部和与曝气支管联接的曝气头下部。
2.根据权利要求1所述的一种用于SBR污水处理工艺的曝气装置，其特征在于所述的曝气支管设有若干个;每个曝气支管联接的曝气头也设有若干个;所述的曝气表面为半椭球形瓷质釉面。
3.根据权利要求2所述的一种用于SBR污水处理工艺的曝气装置，其特征在于所述的曝气表面外围设有一层起保护作用的钢丝网或钢皮;所述的钢皮设有若干个通气孔。
4.根据权利要求3所述的一种用于SBR污水处理工艺的曝气装置，其特征在于所述的曝气头上部与曝气头下部为螺纹联接;所述的曝气头下部与曝气支管为焊接或螺纹联接;所述的曝气支管与曝气干管为螺纹联接。
5.根据权利要求4述的一种用于SBR污水处理工艺的曝气装置，其特征在于所述的曝气干管和/或曝气支管上设有用于起吊的吊钩。
6.根据权利要求5所述的一种用于SBR污水处理工艺的曝气装置，其特征在于所述的曝气干管、曝气支管、吊钩和曝气头均为不锈钢制成。
说明书
一种用于SBR污水处理工艺的曝气装置
技术领域
本实用新型涉及一种用于污水处理的机械装置，更具体地说是指一用于SBR序列间歇式活性污泥处理工艺的曝气装置。
背景技术
SBR是序列间歇式活性污泥法(Sequencing Batch ReactorActivated Sludge Process)的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。
与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。正是SBR工艺这些特殊性使其具有以下优点：1、理想的推流过程使生化反应推动力增大，效率提高，池内厌氧、好氧处于交替状态，净化效果好。2、运行效果稳定，污水在理想的静止状态下沉淀，需要时间短、效率高，出水水质好。3、耐冲击负荷，池内有滞留的处理水，对污水有稀释、缓冲作用，有效抵抗水量和有机污物的冲击。4、工艺过程中的各工序可根据水质、水量进行调整，运行灵活。5、处理设备少，构造简单，便于操作和维护管理。6、反应池内存在DO、BOD5浓度梯度，有效控制活性污泥膨胀。7、SBR法系统本身也适合于组合式构造方法，利于废水处理厂的扩建和改造。8、脱氮除磷，适当控制运行方式，实现好氧、缺氧、厌氧状态交替，具有良好的脱氮除磷效果。9、工艺流程简单、造价低。主体设备只有一个序批式间歇反应器，无二沉池、污泥回流系统，调节池、初沉池也可省略，布置紧凑、占地面积省。
在污水处理行业，曝气装置应具备的主要功能表现在以下方面：第一，向水中充入氧气，保证水中微生物所需溶解氧浓度，第二，充氧同时，充分搅动污水，保证泥水混合液的充分混合，达到污泥处于悬浮状态，使空气中的氧与污水中的有机物充分接触，从而保证曝气阶段的处理效果。
对于需要间歇曝气间歇沉淀排水的SBR工艺，还需要：第一，防止沉淀污泥堵塞曝气头。第二，曝气管道能够充分承受间歇受压的能力。第三，整个曝气装置需连接牢固经久耐用，检修便利。
然而现有曝气装置存在安装困难、检修困难，曝气头易堵塞，间歇曝气间歇沉淀的SBR工艺对使用的曝气装置提出了更高的要求。
实用新型内容
本实用新型的目的在于为克服现有曝气装置存在安装困难、检修困难，曝气头易堵塞的不足而提供一种新型的用于SBR污水处理工艺的曝气装置。
本实用新型技术内容为：一种用于SBR污水处理工艺的曝气装置，其特征在于包括曝气干管、与曝气干管联接的曝气支管和与曝气支管联接的曝气头;所述的曝气头包括设有曝气表面的曝气头上部和与曝气支管联接的曝气头下部。
本实用新型的进一步技术内容为：所述的曝气支管设有若干个;每个曝气支管联接的曝气头也设有若干个;所述的曝气表面为半椭球形瓷质釉面。
本实用新型的进一步技术内容为：所述的曝气表面外围设有一层起保护作用的钢丝网或钢皮;所述的钢皮设有若干个通气孔。
本实用新型的进一步技术内容为：所述的曝气头上部与曝气头下部为螺纹联接;所述的曝气头下部与曝气支管为焊接或螺纹联接;所述的曝气支管与曝气干管为螺纹联接。
本实用新型的进一步技术内容为：所述的曝气干管和/或曝气支管上设有用于起吊的吊钩。
本实用新型的进一步技术内容为：所述的曝气干管、曝气支管、吊钩和曝气头均为不锈钢制成。
本实用新型与现有技术相比的有益效果是：本实用新型因设有半椭球形的曝气头，使曝气更加均匀、扩散得更加充分，在微小搅动下可防止污泥沉淀吸附;曝气表面为瓷质釉面，可防止微生物附着生长繁殖。曝气表面外围设有一层钢网，可使曝气头膜片(即半椭球形薄层瓷质釉面)不易损坏，提高了曝气头的使用寿命，同时有利于对气泡直径的控制，氧利用效率高。各部件采用不锈钢制成，使用寿命长。各部件采用螺纹联接，易于拆洗和维修。

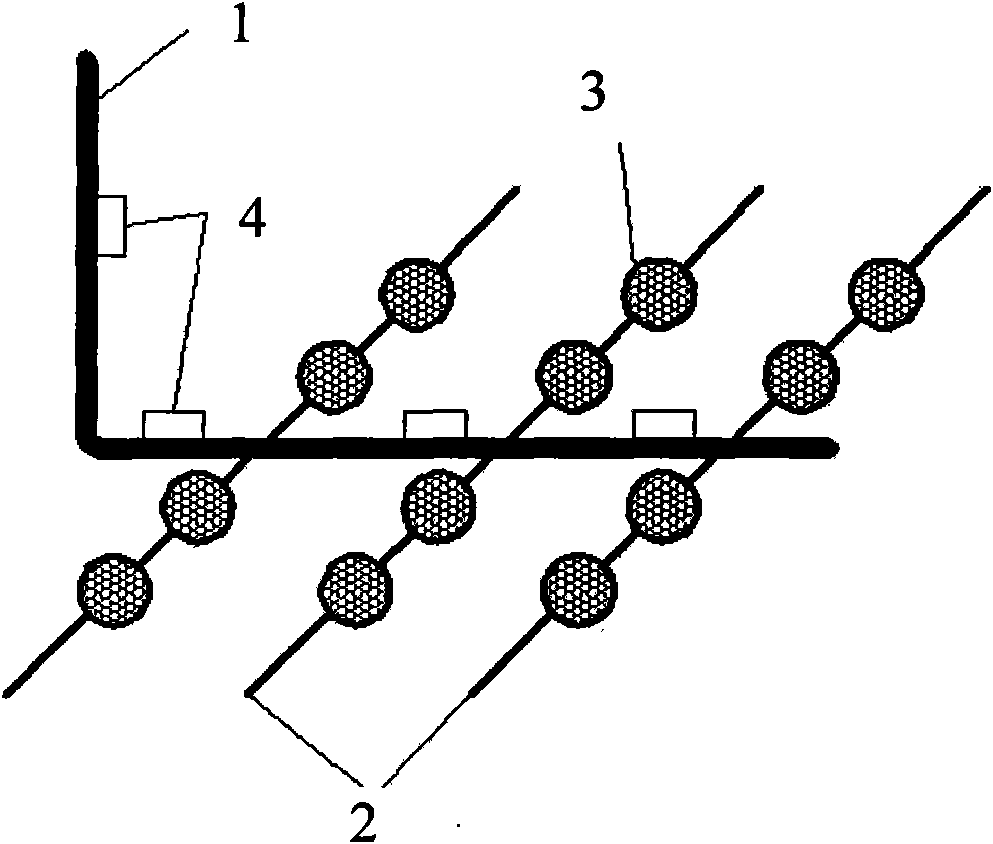

下面结合附图和具体实施例对本实用新型作进一步描述。
