申请日2009.09.02
公开(公告)日2010.05.26
IPC分类号C02F11/10
摘要
本实用新型提供了一种移动式污泥减量设备，其设有一热分解有机废弃物(污泥)的三段式缺氧厌氧机筒体，该机筒体内壁设有维持离子化空气的瓷球设备，该机筒体的一端设有点火设备，在该端侧边则设有送风设备，在该送风设备的送风管上环装磁铁;当进行厌氧分解有机废弃物时，由该送风管导入该机筒体内的空气，即被环装的磁铁的磁场所离子化，而使该离子化空气促进该有机废弃物分子的分解速度及产生分解热，本实用新型不需要使用大量的点火能源，即能将该有机废弃物快速地分解成液体、气体及微小的无机灰渣粒子，除稳定有机废弃物的性状外，还可以因为减容而获致减量。
权利要求书
1.一种移动式污泥减量设备，其特征在于，包括：
一机筒体，其底部设有一机筒体固定座;
一前盖，枢接在该机筒体的输入端上，其上设有一排气管用以排放热分解的废气及水汽，该前盖上设有一进料口，可供一有机废弃物经由该进料口送入该机筒体内;
一驱动设备，设在该机筒体固定座中央，包括有一固定支架及该固定支架上的一驱动马达，该机筒体在相对该驱动马达位置上环设有一齿排，通过该驱动马达带动该机筒体产生转动;
一后盖，枢接在该机筒体的输出端上，其上设有一点火设备，该点火设备的点火端穿入该后盖而位于该机筒体中，用以点火燃烧该机筒体中的有机废弃物;
一送风设备，设于该点火设备的一侧，该送风设备所设的一送风管上环设有多个磁铁，且该送风管的输出端穿入该后盖与该机筒体内，用以将经由该磁铁离子化的空气导入该机筒体内，而促进该机筒体内的有机废弃物分子的分解速度及产生分解热能;
一维持离子化空气设备，设于该机筒体内壁，该维持离子化空气设备在该机筒体内壁设有多个陶瓷球，用以延长该机筒体内的有机废弃物分子的分解时间，并能进行连锁反应;
多片送料叶片，设于该机筒体内壁，该送料叶片呈螺旋状排列，当该机筒体旋转热分解时，其内的有机废弃物可透过该送料叶片的旋转导入到该机筒体的输出端，并将该有机废弃物完成干燥及热分解后的微小灰渣粒子，经由该机筒体输出端底部的一出料口排出。
2.根据权利要求1所述的移动式污泥减量设备，其特征在于，其中该机筒体固定座上设有至少一回转设备，各回转设备在该机筒体固定座上设有一套设在该机筒体外壁上的框架，其与该机筒体外壁之间环设有多个可在该机筒体表面上滚动与支撑的滚轮。
3.根据权利要求1所述的移动式污泥减量设备，其特征在于，其中该机筒体固定座下方设有一调整该机筒体倾斜角度的倾斜度调整器，用以调整该有机废弃物的进料、传送速度。
4.根据权利要求1所述的移动式污泥减量设备，其特征在于，其中该点火设备为一废油点火器。
5.根据权利要求1所述的移动式污泥减量设备，其特征在于，其中该机筒体与该维持离子化空气设备之间设有一隔热层。
6.根据权利要求1所述的移动式污泥减量设备，其特征在于，其中该送风管周围上环设有该磁铁，该磁铁上包覆有一层断热材，该断热材外套设有一磁铁盖。
说明书
移动式污泥减量设备
技术领域
本实用新型涉及污泥处理领域，特别涉及一种移动式污泥减量设备。
背景技术
一般废弃物在处理及处置上，大致有两种方式：一种为掩埋法，另一种则为高温焚化法，前者虽不需要庞大的设备成本，但却需要有广阔的掩埋场地，并且这种掩埋方式不但容易生成恶臭，更容易污染地下水源，同时造成严重的二次公害的环保问题。因此这种掩埋法将逐渐被高温焚化法所取代，使高温焚化法成为目前废弃物处理的主流手段。
对于高温焚化方式而言，其首要的条件便是建置焚化炉，利用焚化炉的焚化设备产生活火，进而燃烧废弃物，将废弃物燃烧成灰渣，再予以收集处理。由于此种方式可以有效减少废弃物量，且没有污染水源的问题，加上所需的场地面积远小于掩埋式垃圾场的面积，因此高温焚化方式已逐渐成为废弃物处理上的较佳选择。
然而，就现有的高温焚化废弃物的焚化炉而言，在其进行污泥焚化时，由于污泥含有水分，使得焚化炉在燃烧上必须使用大量的能源，导致其焚化的成本过高，同时耗费的能源过大，不仅严重影响其处理的经济效益、且无节能减碳的效益，并且还将产生二氧化碳、戴奥辛、硫化氢等有毒气体危害环境。
发明内容
鉴于上述常用焚化炉的各项缺点，本实用新型设计人经过深思熟虑，对其进行改良创新，并经多年潜心研究后，终于成功研发完成本实用新型所提供的一种移动式污泥减量设备。
本实用新型的目的之一，在于提供一种移动式污泥减量设备，在一机筒体热分解有机废弃物(例如污泥)时，通过在一送风设备的送风管上所装设的磁铁，使空气导入该机筒体内时被离子化，而以离子化空气促进有机废弃物分子的分解速度并产生大量的分解热能。
为达到上述目的，本实用新型的技术手段在于，该移动式污泥减量设备设有一热分解有机废弃物(例如污泥)的三段式机筒体，该机筒体内壁设有一维持空气离子化设备，该机筒体的一端设有一点火设备，该点火设备的一侧边设有一送风设备，该送风设备所设的每一送风管上设有一磁铁环;当进行热分解该有机废弃物时，由该送风管导入该机筒体内的空气，可通过送风管上的磁铁产生的磁场被离子化，而使该离子化空气促进该有机废弃物分子的分解速度及产生大量的分解热，该方法不需使用大量的点火器能源，即能将该有机废弃物快速地在连锁反应中分解成液体、气体及微小的无机灰渣粒子，而获致减量。

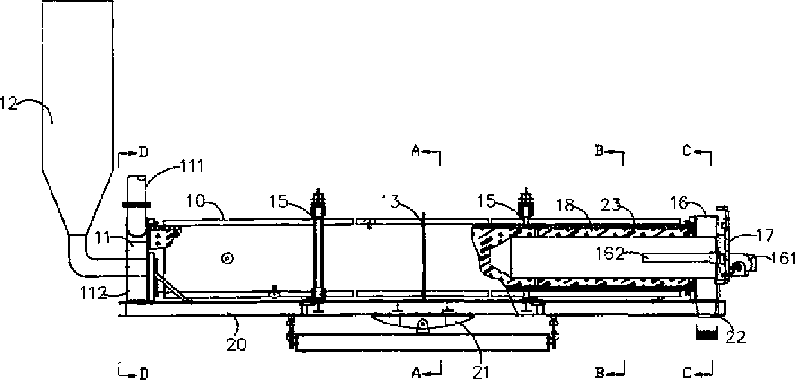

其中，该移动式污泥减量设备包括：一机筒体，其底部设有一机筒体固定座;一前盖，枢接在该机筒体的输入端上，其上设有一排气管用以排放热分解的废气及水汽，该前盖上设有一进料口，可供一有机废弃物经由该进料口送入该机筒体内;一驱动设备，设在该机筒体固定座中央，包括有一固定支架及该固定支架上的一驱动马达，该机筒体在相对该驱动马达位置上环设有一齿排，通过该驱动马达带动该机筒体产生转动;一后盖，枢接在该机筒体的输出端上，其上设有一点火设备，该点火设备的点火端穿入该后盖而位于该机筒体中，用以点火燃烧该机筒体中的有机废弃物;一送风设备，设于该点火设备的一侧，该送风设备所设的一送风管上环设有多个磁铁，且该送风管的输出端穿入该后盖与该机筒体内，用以将经由该磁铁离子化的空气导入该机筒体内，而促进该机筒体内的有机废弃物分子的分解速度及产生分解热能;一维持离子化空气设备，设于该机筒体内壁，该维持离子化空气设备在该机筒体内壁设有多个陶瓷球，用以延长该机筒体内的有机废弃物分子的分解时间，并能进行连锁反应;多片送料叶片，设于该机筒体内壁，该送料叶片呈螺旋状排列，当该机筒体旋转热分解时，其内的有机废弃物可透过该送料叶片的旋转导入到该机筒体的输出端，并将该有机废弃物完成干燥及热分解后的微小灰渣粒子，经由该机筒体输出端底部的一出料口排出。
其中该机筒体固定座上设有至少一回转设备，各回转设备在该机筒体固定座上设有一套设在该机筒体外壁上的框架，其与该机筒体外壁之间环设有多个可在该机筒体表面上滚动与支撑的滚轮。
其中该机筒体固定座下方设有一调整该机筒体倾斜角度的倾斜度调整器，用以调整该有机废弃物的进料、传送速度。
其中该点火设备为一废油点火器。
其中该机筒体与该维持离子化空气设备之间设有一隔热层。
其中该送风管周围上环设有该磁铁，该磁铁上包覆有一层断热材，该断热材外套设有一磁铁盖。
有益效果：
本实用新型实施例提供的移动式污泥减量设备，在一机筒体热分解有机废弃物(例如污泥)时，通过在一送风设备的送风管上所装设的磁铁，使空气导入该机筒体内时被离子化，而以离子化空气除促进有机废弃物分子的分解速度及分解热能的发生外，可通过该所发生的分解热，再继续供给后续进料的有机废弃物分解所需热量，以此连锁反应的持续结果，可获致大幅减少外补热能。
