申请日2010.12.22
公开(公告)日2011.08.31
IPC分类号C08B37/08; B01D3/14
摘要
本实用新型提供一种皂化精馏工序中废水再利用装置，包括热水罐、工艺水罐、进水管、出水管、精馏塔再沸器，工艺水罐的一端设有进水管，另一端设有出水管，热水罐与工艺水罐之间通过蒸汽管道连接，热水罐与精馏塔再沸器之间设有热水管道和循环管道;其优点是充分利用了生产中产生的废水和水蒸气，节省能源，提高企业效益。
权利要求书
1.一种皂化精馏工序中废水再利用装置，包括热水罐、工艺水罐、进水管、出水管、精馏塔再沸器，工艺水罐的一端设有进水管，另一端设有出水管，热水其特征在于罐与工艺水罐之间通过蒸汽管道连接，热水罐与精馏塔再沸器之间设有热水管道和循环管道。
说明书
一种皂化精馏工序中废水再利用装置
技术领域
本实用新型涉及一种废水利用装置，具体涉及一种皂化精馏工序中废水再利用装置。
背景技术
目前热水缸被广泛的应用在透明质酸的生产过程中，现有热水缸中的废水和水蒸气都采用直接排放的方式，这样不仅造成能源的浪费，增加了企业的能耗，降低了企业的效益。
实用新型内容
为解决现有技术的不足，本实用新型提供一种皂化精馏工序中废水再利用装置。

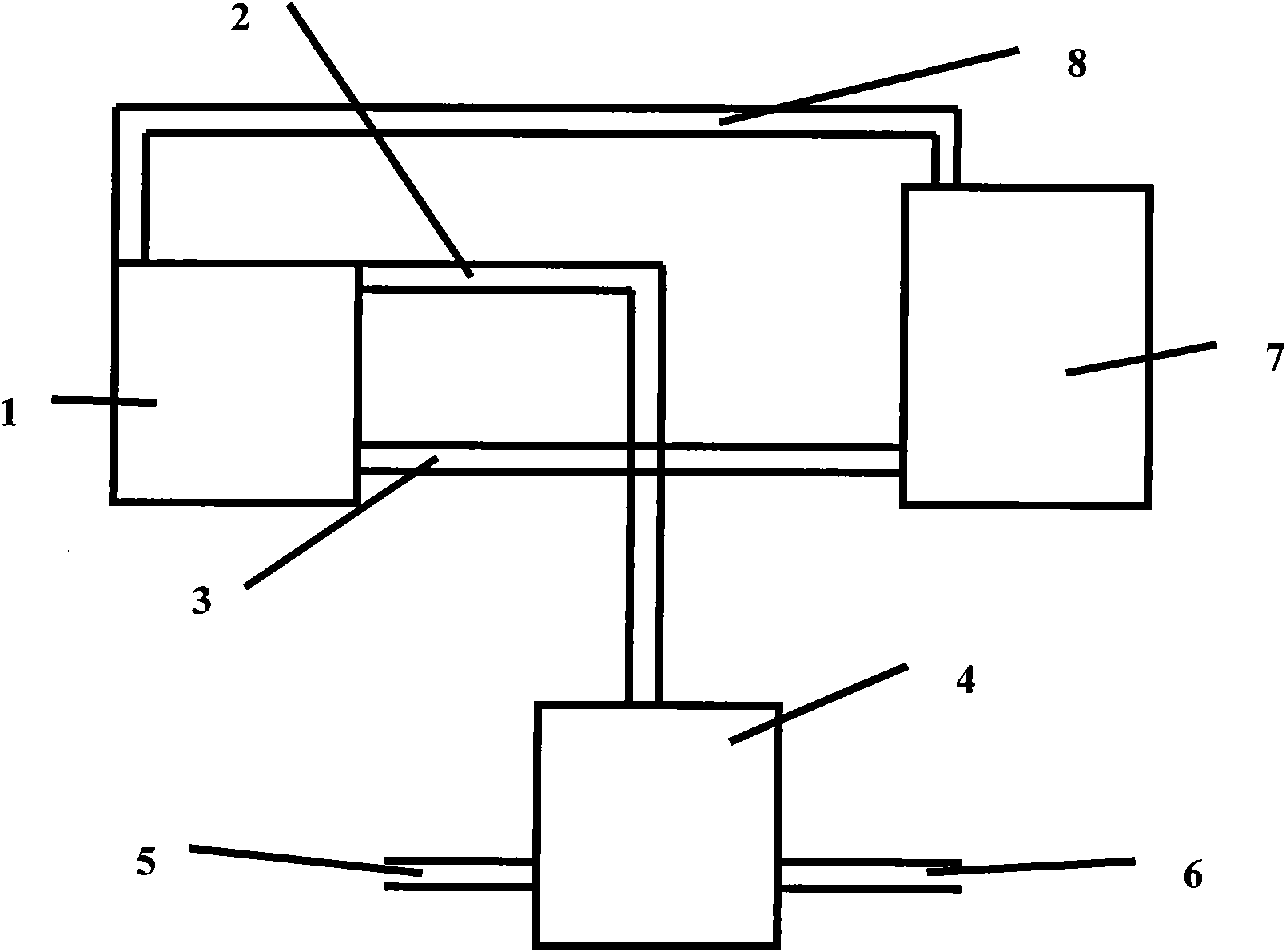

本实用新型所采取的技术方案是：一种皂化精馏工序中废水再利用装置，包括热水罐、工艺水罐、进水管、出水管、精馏塔再沸器，工艺水罐的一端设有进水管，另一端设有出水管，热水罐与工艺水罐之间通过蒸汽管道连接，热水罐与精馏塔再沸器之间设有热水管道和循环管道。
本实用新型的有益效果是：充分利用了生产中产生的废水和水蒸气，节省能源，提高企业效益。
