申请日2010.12.20
公开(公告)日2011.09.07
IPC分类号C02F5/00; G05B19/05
摘要
本实用新型涉及一种循环冷却水处理系统的自动开关机装置，包括冷却水泵启停指示器件以及控制器。该冷却水泵启停指示器件检测冷却水泵的状态，并发出一冷却水泵启停信号。该控制器连接该冷却水泵启停指示器件，根据冷却水泵启停信号，执行循环冷却水处理系统的开机或关机流程。
权利要求书
1.一种循环冷却水处理系统的自动开关机装置，其特征在于包括：
冷却水泵启停指示器件，检测冷却水泵的状态，并发出一冷却水泵启停信号;以及
控制器，连接该冷却水泵启停指示器件，根据冷却水泵启停信号，执行循环冷却水处理系统的开机或关机流程。
2.如权利要求1所述的循环冷却水处理系统的自动开关机装置，其特征在于，所述冷却水泵启停指示器件为冷却水泵的接触器。
3.如权利要求1所述的循环冷却水处理系统的自动开关机装置，其特征在于，所述冷却水泵启停指示器件为连接在冷却水泵的指示灯两端的中间继电器。
4.如权利要求1所述的循环冷却水处理系统的自动开关机装置，其特征在于，所述控制器为可编程控制器。
5.如权利要求1所述的循环冷却水处理系统的自动开关机装置，其特征在于，所述循环冷却水处理系统为臭氧循环冷却水处理系统。
说明书
循环冷却水处理系统的自动开关机装置
技术领域
本实用新型涉及循环冷却水处理系统，尤其是涉及循环冷却水处理系统的自动开关机装置。
背景技术
循环冷却水系统(recirculating cooling water system)是一种冷却水换热并经降温，再循环使用的给水系统，主要由冷却设备、水泵和管道组成。为了保持循环水的水质，需要一个水处理系统一起运行，以防止腐蚀或者结垢。
循环冷却水处理系统涉及的工艺过程比较复杂，需要控制的控制对象(如水泵、阀门等)也比较多。目前，针对循环冷却水处理系统的开关机操作需要在人工干预的条件下才能进行，在某些场合没有配备相应的工作人员，或者工作人员对开关机操作步骤不熟悉造成操作失误，都会对系统的运行造成影响。
实用新型内容
本实用新型所要解决的技术问题是提供一种循环冷却水处理系统的自动开关机装置。
本实用新型为解决上述技术问题而采用的技术方案是提出一种循环冷却水处理系统的自动开关机装置，包括冷却水泵启停指示器件以及控制器。该冷却水泵启停指示器件检测冷却水泵的状态，并发出一冷却水泵启停信号。该控制器连接该冷却水泵启停指示器件，根据冷却水泵启停信号，执行循环冷却水处理系统的开机或关机流程。

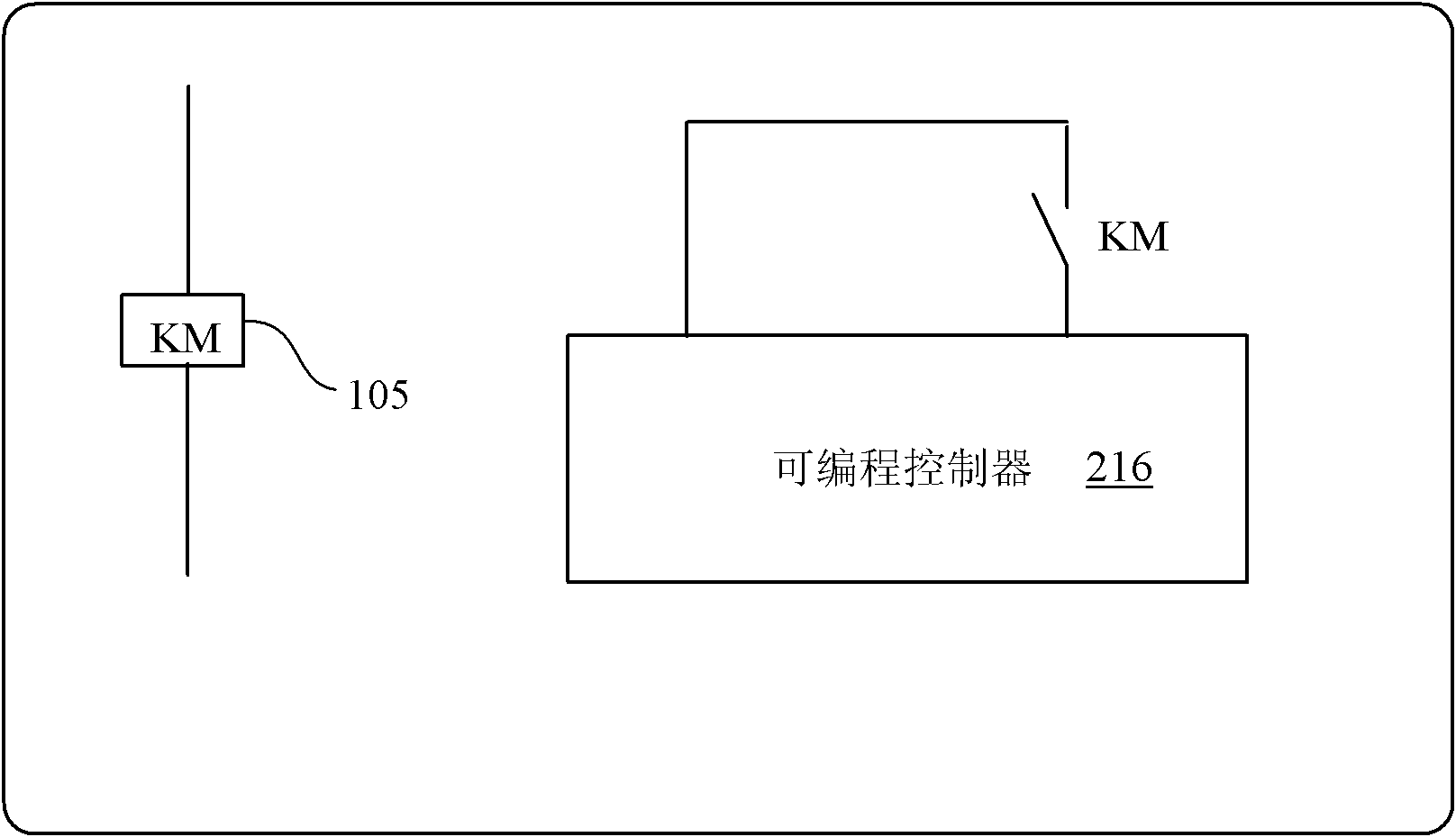

在上述的循环冷却水处理系统的自动开关机装置中，上述冷却水泵启停指示器件为冷却水泵的接触器。
上述的循环冷却水处理系统的自动开关机装置中，上述冷却水泵启停指示器件为连接在冷却水泵的指示灯两端的中间继电器。
上述的循环冷却水处理系统的自动开关机装置中，上述控制器为可编程控制器。
上述的循环冷却水处理系统的自动开关机装置中，上述循环冷却水处理系统为臭氧循环冷却水处理系统。
本实用新型由于采用以上技术方案，使之与现有技术相比，可实现对循环冷却水处理系统开机和关机的自动化操作，无需专门的操作人员进行。同时可以和冷水机组的冷却水泵联动，根据冷却水泵的启停情况自动对系统进行开机和关机的操作。
