申请日2010.12.20
公开(公告)日2012.07.04
IPC分类号C02F11/12
摘要
本发明涉及环保技术领域，尤其是一种污泥浓缩脱水一体机新型纠偏装置，其特征在于包括：上滤带纠偏气缸，滤带极限限位开关，上滤带感应开关，下滤带纠偏气缸，下滤带感应开关，所述一种污泥浓缩脱水一体机设有纠偏装置，所述一种污泥浓缩脱水一体机新型纠偏装置，设有上纠偏装置和下纠偏装置，所述一种污泥浓缩脱水一体机新型纠偏装置的上纠偏装置设有上滤带感应开关和上滤带纠偏气缸，分别在滤带左右对称安装，所述一种污泥浓缩脱水一体机新型纠偏装置的下纠偏装置设有下滤带纠偏气缸和下滤带感应开关，分别在滤带左右对称安装，纠偏装置避免了传统的偏离停机纠偏，冲洗恢复的过程。
权利要求书
1.一种污泥浓缩脱水一体机新型纠偏装置，其特征在于，包括： 上滤带纠偏气缸，滤带极限限位开关，上滤带感应开关，下滤带纠偏 气缸，下滤带感应开关，所述一种污泥浓缩脱水一体机设有纠偏装置， 所述一种污泥浓缩脱水一体机新型纠偏装置，设置有上纠偏装置和下 纠偏装置，所述一种污泥浓缩脱水一体机新型纠偏装置，上纠偏装置 设有上滤带感应开关和上滤带纠偏气缸，分别在滤带左右对称安装， 所述一种污泥浓缩脱水一体机新型纠偏装置，下纠偏装置设有下滤带 纠偏气缸和下滤带感应开关，分别在滤带左右对称安装，所述一种污 泥浓缩脱水一体机新型纠偏装置，设置有超偏保护发讯装置，其超偏 保护发讯装置设有两只滤带极限限位开关。
说明书
一种污泥浓缩脱水一体机新型纠偏装置
技术领域
本发明涉及环保技术领域，尤其是一种污泥浓缩脱水一体机新型 纠偏装置。
背景技术
在传统的污泥浓缩脱水一体机出现机器偏离时，不仅需要停机纠 偏，而且冲洗恢复的过程，效率低，耗能大;传统浓缩脱水一体机在 污泥泵的污泥达到一定的浓度时，轴向力不平衡，运转不平稳，影响 了运行效率。
发明内容

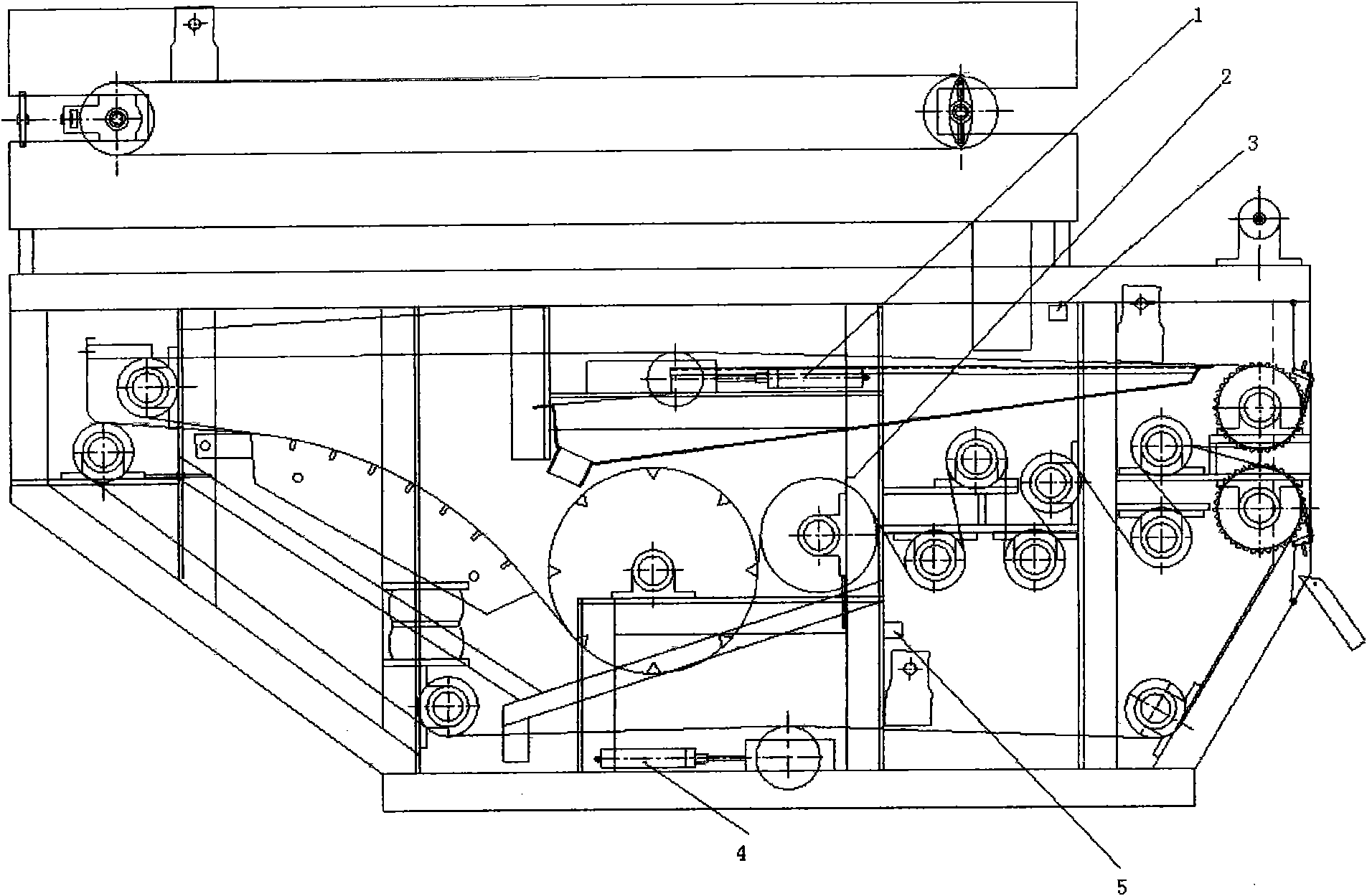

一种污泥浓缩脱水一体机新型纠偏装置，其特征在于，包括： 上滤带纠偏气缸1，滤带极限限位开关2，上滤带感应开关3，下滤 带纠偏气缸4，下滤带感应开关5。所述一种污泥浓缩脱水一体机设 有纠偏装置，所述一种污泥浓缩脱水一体机新型纠偏装置，设置有上 纠偏装置和下纠偏装置，所述一种污泥浓缩脱水一体机新型纠偏装 置，上纠偏装置设有上滤带感应开关3和上滤带纠偏气缸1，分别在 滤带左右对称安装，所述一种污泥浓缩脱水一体机新型纠偏装置，下 纠偏装置设有下滤带纠偏气缸4和下滤带感应开关5，分别在滤带左 右对称安装，所述一种污泥浓缩脱水一体机新型纠偏装置，设置有超 偏保护发讯装置，其超偏保护发讯装置设有2只滤带极限限位开关2。
本发明的有益效果是：1.本发明高效节能，避免了传统的偏离停 机纠偏，冲洗恢复的过程;2.不会出现传统浓缩脱水一体机在污泥达 到一定的浓度时，轴向力不平衡，运转不平稳，出现了偏向现象;3. 安装方便。
