申请日2010.12.20
公开(公告)日2011.08.03
IPC分类号C02F5/08
摘要
本实用新型涉及一种循环冷却水处理系统的自动排水装置，包括控制器和中间继电器。控制器接收一电导率信号，且当该电导率信号大于一上限值时，输出一开启信号，当该电导率信号小于一下限值时，输出一关闭信号。中间继电器连接该控制器的输出端，且根据该开启信号和该关闭信号开启和关闭一排水电磁阀。本实用新型的自动排水装置能够自动监控冷却塔水箱的水质变化，一旦电导率过高，将自动排放水箱内水质差的水同时补充自来水，由此保证了臭氧处理循环冷却水的处理效果，实现了合理排水和补水，起到了节水减排的作用。
权利要求书
1.一种循环冷却水处理系统的自动排水装置，其特征在于包括：
控制器，接收一电导率信号，且当该电导率信号大于一上限值时，输出一一开启信号，当该电导率信号小于一下限值时，输出一关闭信号;以及
中间继电器，连接该控制器的输出端，根据该开启信号和该关闭信号开启和关闭一排水电磁阀。
2.如权利要求1所述的循环冷却水处理系统的自动排水装置，其特征在于，所述控制器为可编程控制器。
3.如权利要求1或2所述的循环冷却水处理系统的自动排水装置，其特征在于，还包括一A/D转换模块，用以将电导率信号从模拟信号转换为数字信号后，输入至该控制器。
4.如权利要求3所述的循环冷却水处理系统的自动排水装置，其特征在于，所述A/D转换模块为独立器件。
5.如权利要求3所述的循环冷却水处理系统的自动排水装置，其特征在于，所述A/D转换模块集成于所述控制器中。
6.如权利要求1所述的循环冷却水处理系统的自动排水装置，其特征在于，所述循环冷却水处理系统为臭氧循环冷却水处理系统。
7.如权利要求1所述的循环冷却水处理系统的自动排水装置，其特征在于，还包括一人机接口，连接该控制器，用以接收该上限值和下限值的设定。
8.如权利要求7所述的循环冷却水处理系统的自动排水装置，其特征在于，所述人机接口为触摸屏、文本显示器、或嵌入式工控机。
9.如权利要求1所述的循环冷却水处理系统的自动排水装置，其特征在于，所述控制器包括一定时器，用以在输出开启信号后启动计时，当计时达到一排放时间时，所述控制器输出所述关闭信号。
说明书
循环冷却水处理系统的自动排水装置
技术领域
本实用新型涉及循环冷却水处理系统，尤其是涉及循环冷却水处理系统的自动排水装置。
背景技术
循环冷却水系统(recirculating cooling water system)是一种冷却水换热并经降温，再循环使用的给水系统，主要由冷却设备、水泵和管道组成。为了保持循环水的水质，需要一个水处理系统一起运行，以防止腐蚀或者结垢。
循环冷却水处理系统采用的水处理技术有许多种。其中，臭氧处理技术因其在杀菌、阻垢、防腐蚀方面的优势，成为一种广泛使用的循环冷却水处理技术。
在臭氧处理循环冷却水的系统中，随着循环冷却水电导率值的升高，处理效果将会下降。通常电导率值控制在一上限值以下，当电导率超过时，需要人工进行排水，同时向水箱内补充自来水。这样就需要操作人员时刻观察循环冷却水电导率的变化，如果遗忘或者没有及时排放，导致电导率过高，将会影响循环冷却水的处理效果。
实用新型内容
本实用新型所要解决的技术问题是提供一种循环冷却水处理系统的自动排水装置。

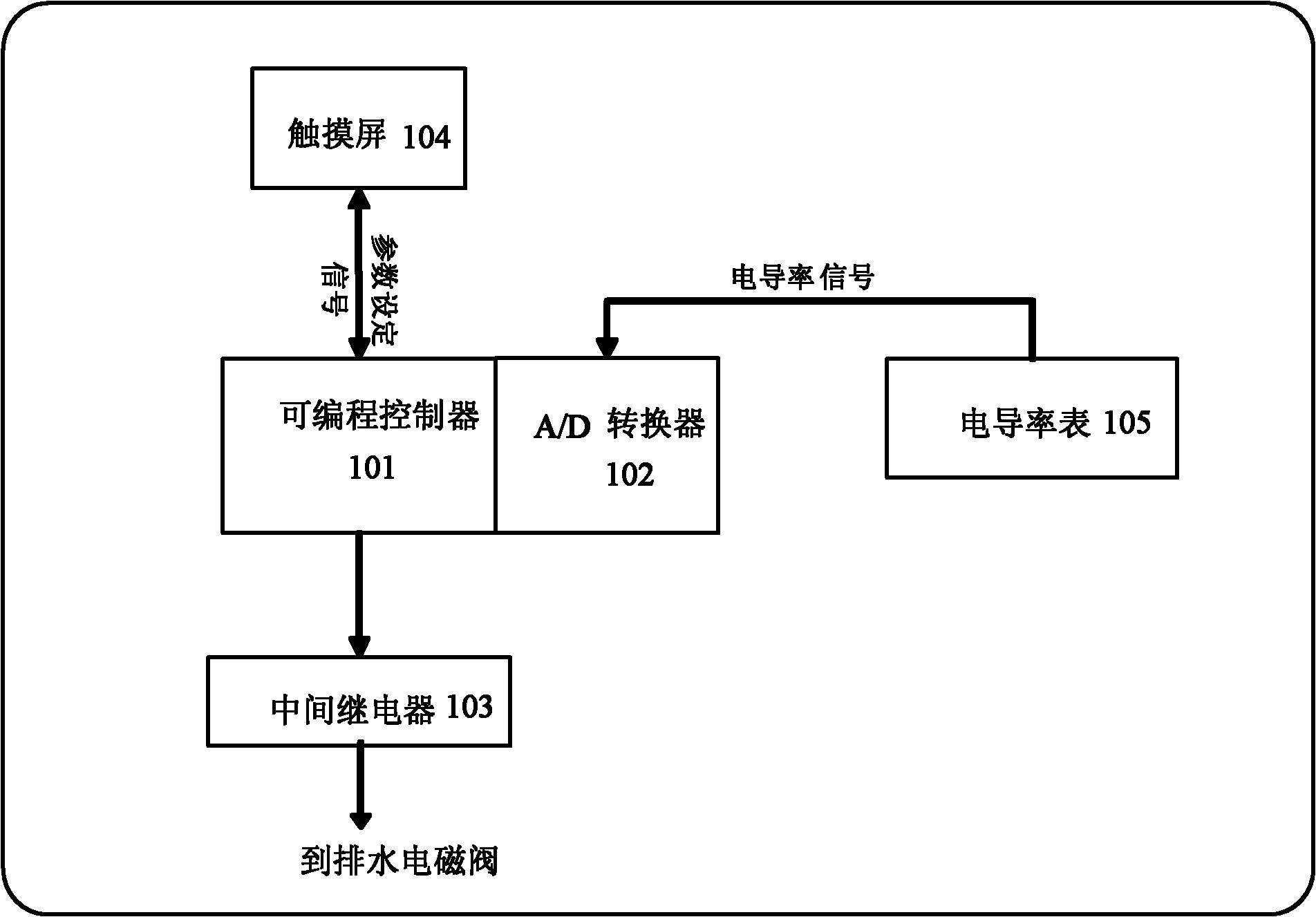

本实用新型为解决上述技术问题而采用的技术方案是提出一种循环冷却水处理系统的自动排水装置，包括控制器和中间继电器。控制器接收一电导率信号，且当该电导率信号大于一上限值时，输出一开启信号，当该电导率信号小于一下限值时，输出一关闭信号。中间继电器连接该控制器的输出端，且根据该开启信号和该关闭信号开启和关闭一排水电磁阀。
在本实用新型一实施例中，上述的控制器为可编程控制器。
在本实用新型一实施例中，上述的自动排水装置还包括一A/D转换器，用以将电导率信号从模拟信号转换为数字信号后，输入至该控制器。
在本实用新型一实施例中，上述A/D转换器为独立器件。
在本实用新型一实施例中，上述的A/D转换器集成于所述控制器中。
在本实用新型一实施例中，上述的循环冷却水处理系统为臭氧循环冷却水处理系统。
在本实用新型一实施例中，上述的自动排水装置还包括一人机接口，连接该控制器，用以接收该上限值和下限值的设定。
在本实用新型一实施例中，上述的人机接口为触摸屏、文本显示器、或嵌入式工控机。
在本实用新型一实施例中，上述的控制器包括一定时器，用以在输出开启信号后启动计时，当计时达到一排放时间时，所述控制器输出所述关闭信号。
本实用新型由于采用以上技术方案，使之与现有技术相比，能够自动监控冷却塔水箱的水质变化，一旦电导率过高，将自动排放水箱内水质差的水同时补充自来水，由此保证了臭氧处理循环冷却水的处理效果，减轻了操作人员的工作强度。
