申请日2010.12.20
公开(公告)日2011.08.10
IPC分类号C02F1/24
摘要
一种废水处理用气浮刮渣器，属于环境保护和水处理技术。包括气浮池、电机、减速机、主动链轮。气浮池的相对两池壁上面安装着前后两组轴承座，前后两组轴承座中分别安装着前轴和后轴。前轴的左右两侧分别固定安装着一个前链轮，后轴的左右两侧分别固定安装着一个后链轮。左右两侧的前链轮和后链轮上分别安装着一个传导链条。两传导链条上安装着两个竖刮板。前轴的外端固定安装着从动链轮，主动链轮和从动链轮上安装着主动链条。。它改单程刮渣为单向不间断刮渣，刮除效率提高，耗电费用和设备成本降低。它可广泛应用于絮凝处理工艺的污水处理设备中。
权利要求书
1.一种废水处理用气浮刮渣器，包括气浮池、安装在气浮池外的电机、以电机驱动的减速机、安装在减速机输出轴上的主动链轮，其特征在于气浮池的相对两池壁上面安装着前后两组轴承座，前后两组轴承座中分别安装着前轴和后轴，前轴的左右两侧分别安装着一个前链轮，后轴的左右两侧分别安装着一个后链轮，左右两侧的前链轮和后链轮上分别安装着一个传导链条，两传导链条上安装着两个竖刮板，前轴的外端安装着从动链轮，主动链轮和从动链轮上安装着主动链条。
2.按照权利要求1所述的废水处理用气浮刮渣器，其特征在于所说的两个竖刮板沿传导链条均布。
3.按照权利要求1或2所述的废水处理用气浮刮渣器，其特征在于所说的两个竖刮板为不锈钢制。
说明书
废水处理用气浮刮渣器
技术领域
本实用新型属于环境保护废水处理技术领域，更明确地说涉及废水处理用气浮刮渣器的设计改进。
背景技术
气浮刮渣器是污水处理中气浮单元的配套设备，适用于刮除絮凝处理工艺中气浮池表面产生的浮渣。常采用链条式或行车式移动板机械刮渣器及旋转式刮渣器。目前国内的气浮刮渣器大都为单程式刮渣车，耗电费用高，系统较复杂，设备成本较高。而且因为仅单程刮渣，刮除效率也较低。
发明内容
本实用新型的目的，就在于克服上述缺点和不足，提供一种废水处理用气浮刮渣器。它改单程刮渣为单向不间断刮渣，刮除效率提高，耗电费用和设备成本降低。

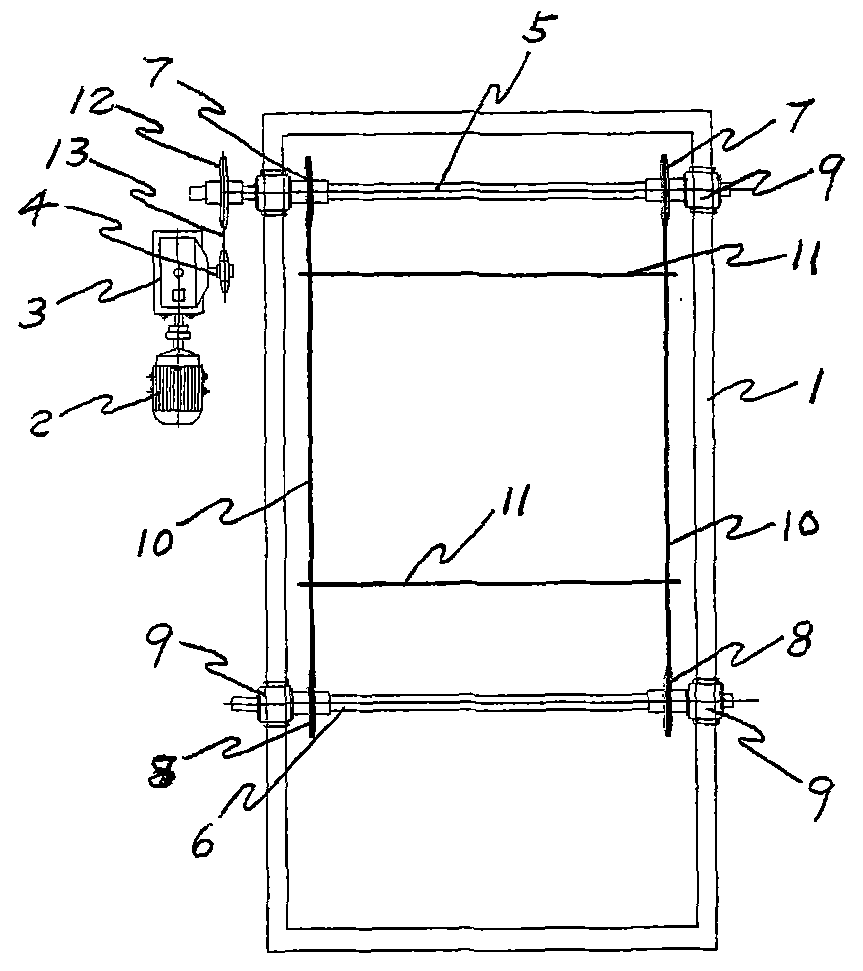

为了达到上述目的，本实用新型包括气浮池、安装在气浮池外的电机、以电机驱动的减速机、安装在减速机输出轴上的主动链轮。气浮池的相对两池壁上面安装着前后两组轴承座，前后两组轴承座中分别安装着前轴和后轴。前轴的左右两侧分别固定安装着一个前链轮，后轴的左右两侧分别固定安装着一个后链轮。左右两侧的前链轮和后链轮上分别安装着一个传导链条。两传导链条上安装着两个竖刮板。前轴的外端固定安装着从动链轮，主动链轮和从动链轮上安装着主动链条。
两个竖刮板沿传导链条均布。均布的两个竖刮板运行平稳、刮沫和撇渣效果好。
两个竖刮板均为不锈钢制。不锈钢制竖刮板耐腐蚀，使用寿命长。
本实用新型的任务就是这样完成的。
本实用新型改单程刮渣为单向不间断刮渣，刮除效率提高，耗电费用和设备成本降低。它可广泛应用于絮凝处理工艺的污水处理设备中。
工作时，电机依次带动减速机、主动链轮、主动链条、从动链轮、前轴、两前链轮、两传导链条、两后链轮和后轴旋转，最终带动两个竖刮板将气浮池刮沫和撇渣。
