申请日2010.12.20
公开(公告)日2011.10.05
IPC分类号C02F9/02
摘要
本发明是一种将砂石洗涤后污水处理净化设备包括砂石污水预处理装置和污水再净化装置污水首先进入预处理装置蜗型进水管分流至蜗型出水管四侧的分流导板。流入下方的导流槽。通过导流槽内侧导流板及引流架作用将砂石沉降下来。污水侧通过中间导流槽板流钻有孔洞的内侧导流板。一部分污水通过网筛成半透明清水从排水口进入下净化装置。污水侧从排污口排出，净化装置内筒分别装有固定的进水容器，容器上装有喷淋嘴和刮污刷。转筒上装有滤布。外筒为固定筒分别收集清水和污水，通过电机带动转筒旋转，在喷淋、滤布及刮污刷同时作用下清水经滤布流入外筒被排出。污水同时从外筒底部流出。本装置完全采用了物理处理污水方法，不使用任何化学药品，使污水得到了重新利用，达到了节能减排的效果。
权利要求书

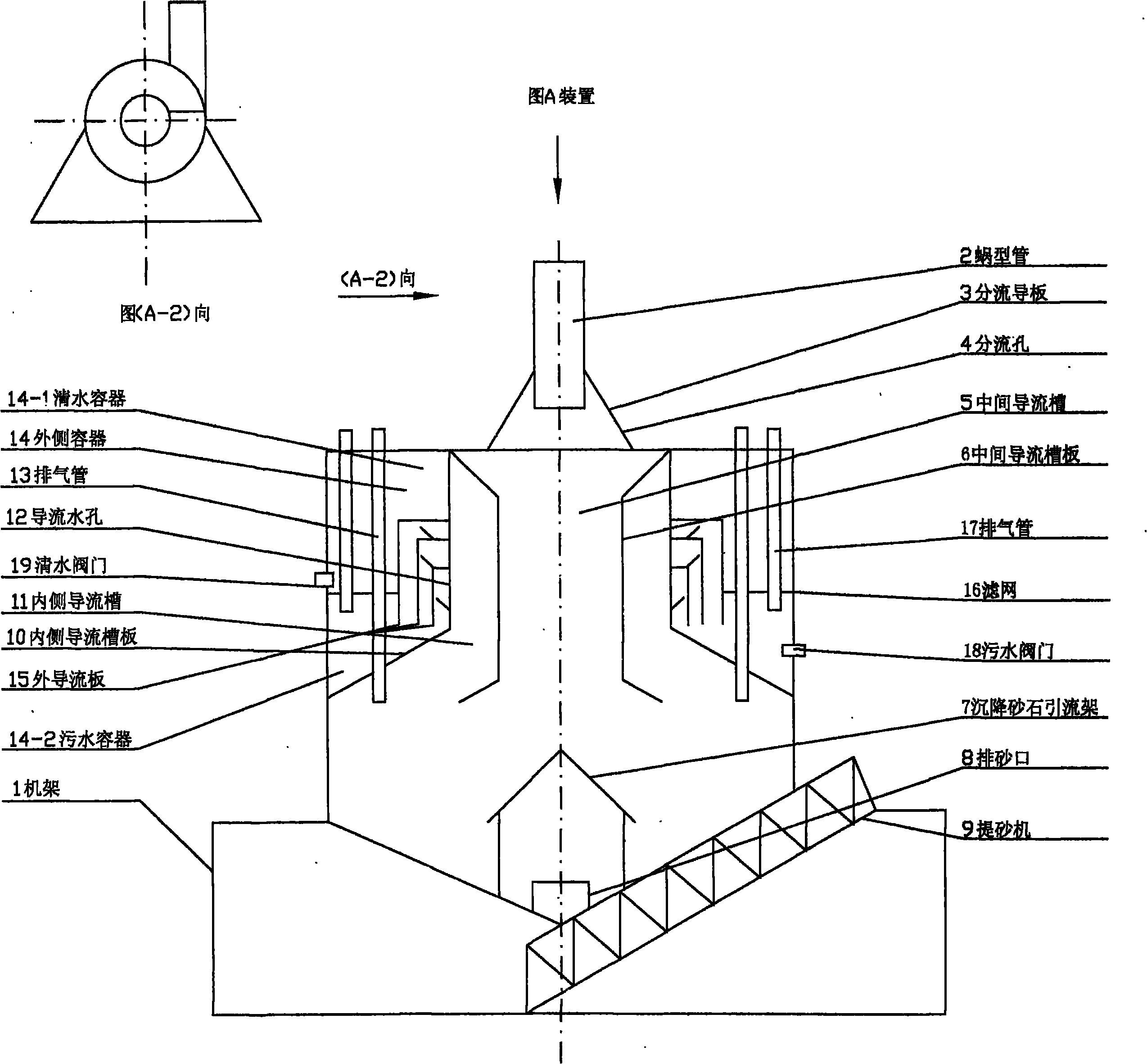

1.本发明涉及一种砂石洗涤污水处理净化设备，其特征在于：包括机架(1)在所述的机架(1)上安装有污水处理筒装置(A)如图和净水装置(B)如图在所述的污水处理筒装置(A)安装有蜗型(2)进水口在所述的蜗型(2)出水口四侧装有分流导板(3)，分流导板(3)上分别有出水分流孔(4)通过分流孔(4)流出的水进入中间导流槽(5)。中间导流槽板(6)分别由4块大小相等上下均成正四方型喇叭口几何型组成。喇叭口上下方四边分别与污水处理筒(A)连接。污水通过中间导流槽(5)和沉降砂石引流架(7)的共同作用将砂石沉降至污水处理筒(A)装置底部并通过排砂口(8)排出。并由提砂机(9)运出。经中间导流槽(5)流出的污水流入由中间导流槽板(6)和内侧导流槽板(10)组成的内侧导流槽(11)。内侧导流槽板(10)上分别钻有导流水孔(12)。并在导流槽板(10)与污水处理筒(A)连接处中间装有排气管(13)。通过内侧导流槽板(10)的导流水孔(12)流入由导流槽板(10)和污水处理筒(A)组合成外侧容器(14)。在所述的外侧容器(14)内，分别装有3组外导流板(15-1)(15-2)(15-3)和截留污泥滤网(16)。滤网(16)上还装有排气管(17)，滤网(16)一端与最外侧导流板(15-3)连接。另一端与污水处理筒(A)连接。使外侧容器(14)分割成2个独立容器。清水容器(14-1)和污水容器(14-2)，污水经过3组外导流板(15-1)(15-2)(15-3)经滤网(16)分离。一部分无法通过滤网(16)的污水从污水容器(14-2)中底部阀门(18)排出。而经过滤网(16)成半透明清水进入清水容器(14-1)。通过装有清水容器(14-1)底部的清水阀门(19)排出口进入到下一环净水装置(B)。净水装置(B)包括机架(1)。在所述的机架(1)上安装有防止清水飞溅的正方形防护栏筒(以下简称外筒)(2)上部不封闭。下部为封闭。在外筒(2)内装有脱水转筒(3)。所述的脱水转筒(3)为直立圆柱筒。圆柱筒柱面钻有均匀的出水孔(4)。圆柱筒内侧柱面安装有滤布(5)。滤布(5)固定在脱水转筒(3)柱面上。脱水转筒(3)圆周底边高1/10处装有转筒清水挡板(6)和脱水转筒(3)圆周底边装有转筒污水挡板(7)和与之相配套的安装在外筒(2)上的外筒清水挡板(8)和外筒污水挡板(9)。在脱水转筒(3)中心底部还装有轴，轴与轴承(10)轴承座(11)相连接。脱水转筒(3)圆柱筒上部圆周边装有转筒齿轮(12)通过中间齿轮(13)与减速器链轮(14)连接由电动机(15)带动运转。中间齿轮(13)与减速器链轮(14)电机(15)分别固定在外筒(2)与机架(1)上。在所述的脱水转筒(3)内还装有固定进水容器(16)，容器(16)口直径小于脱水转筒(3)直径，容器(16)与脱水转筒(3)等高，且相互平行，是脱水转筒(3)的1/2容积。该容器(16)与机架(1)保持垂直并通过三角架(17)固定在外筒(2)上。容器(16)上方为进水口。进水口容器(16)圆柱筒垂直面上装有喷淋嘴(18)和刮污刷(19)。当半透明清水从污水处理(A)装置进入净水装置(B)进水口容器(16)后。通过该装置电机(15)带动减速器链轮(14)通过中间齿轮(13)连接带动脱水转筒(3)转动。将清水源源不断抛至外筒(2)，与外筒清水挡板(8)组合的清水集水器(20)，通过清水集水器(20)底边的清水阀门(21)排出。而留下的污水则通过安装在外筒(2)与外筒污水挡板(9)组合的污水集水器(22)，通过污水集水器(22)底边的污水阀门(23)排出。
2.根据权利要求1所述的砂石洗涤污水处理净水设备，其特征在于，在所述砂石洗涤污水处理装置安装有蜗型(2)进水口。同时蜗型(2)出水口下方四侧装有分流导板(3)，分流导板(3)分别钻有出水分流孔(4)。其作用减缓水压冲击砂石使砂石均匀流入中间导流槽(5)。
3.根据权利要求1所述的砂石洗涤污水处理净水设备，其特征在于，在所述砂石污水分离过程中内侧导流槽板(10)底部安装的排气孔管在排砂过程中起到了泥砂降污作用。同样在半透明清水净化分离过程中截留污泥滤网(16)上安装有排气孔管，在沉降污泥中起到了降泥作用。
4.根据权利要求1所述的砂石洗涤污水处理净水设备，其特征在于，在所述外侧容器内(14)装有污泥滤网(16)，目数150-700间。作用是截留污泥，使污水成半透明清水。
5.根据权利要求1所述的砂石洗涤污水处理净水设备，其特征在于，在所述的脱水转筒(3)内侧安装有固定的滤布(5)。污泥被滤布(5)有效拦截，并且可以更换。
6.根据权利要求1所述的砂石洗涤污水处理净水设备，其特征在于，在所述的进水容器(16)圆柱筒垂直面上装有刮污刷(19)。通过电机带动脱水转筒滤布(5)旋转，刮污刷(19)连续清刷滤布(5)在增加清水出量的同时，大大增加了滤布的使用寿命。
7.根据权利要求1所述的砂石洗涤污水处理净水设备，其特征在于，在所述的脱水转筒圆柱筒上部圆周边装有转筒齿轮(12)通过中间齿轮(13)与减速器链轮(14)连接电机(15)带动脱水转筒(3)旋转。有效地保证了脱水转筒平稳转动。
说明书
砂石洗涤污水处理净化设备
技术领域：
本发明涉及一种砂石洗涤污水处理净化设备
背景技术：
随着国民经济的快速发展，人民生活水平的不断改善，我国建筑业的发展更是如日中天。黄砂的用量不断增加。大江大河，小河小溪黄沙几乎采尽，无沙可挖。使得一些不法商人不顾国家明令禁止，铤而走险，在江河堤坝处偷挖乱采。严重影响了江河堤坝的安全和国家人民生命财产安全。制约了国家经济建设人民生活的可持续发展。在此背景下一些商家开始把眼光放在了开采砂石山，将砂石山运至砂料场，将砂石通过水洗，使砂石与泥土分离。砂石是出来了，可是泥水怎么办?直接排放将严重污染了河流，污泥所流之处不仅抬高了河床，更严重的是一旦发生洪水，漫堤溃坝将随时可能发生，后果不堪设想。除此之外，砂石洗涤后的污水中还含有一些有害金属非金属元素，它不仅污染了河水还直接影响人们的生活用水。为此，国家和地方一些政府职能环保部门对此污水排放已经明令禁止关停一切不符合污水排放标准的砂石洗涤厂，直至解决砂石洗涤污水后再行开放。针对上述情况，如何将砂石洗涤后的污水在不使用任何化学药品的前提下进行处理回收净化，使污水变清水重新利用，这将对我国目前的采砂业是一场革命性的改变。将对未来我国建筑业的发展起到承前启后不可估量的作用。本产品就是在此背景下发明的。
发明内容：
本发明的目的在于针对国内尚无此项技术而提供的砂石洗涤污水处理净化设备为了实现上述目的，本发明采用了以下技术方案。
本发明涉及一种砂石洗涤污水处理净化设备。包括机架在所述的机架上安装有污水处理 筒装置(A)和净水装置(B)在所述的污水处理筒装置(A)安装有蜗型进水口在所述的蜗型出水口四侧装有分流导板，流导板上分别钻有出水分流孔通过分流孔流出的水进入中间导流槽中间导流槽板分别由块上下均成正四方型喇叭口几何型组成。喇叭口上下方四边分别与污水处理筒(A)连接。污水通过中间导流槽和沉降砂石引流架的共同作用将砂石沉降至污水处理筒(A)装置底部并通过排砂口排出。并由提砂机运出。经中间导流槽流出的污水流入由中间导流槽板和内侧导流槽板组成的内侧导流槽内侧导流槽板上分别钻有导流水孔并在导流槽板与污水处理筒(A)连接处中间装有排气管。通过内侧导流槽板的导流水孔流入由导流槽板和污水处理筒(A)组合成外侧容器在所述的外侧容器内分别装有组外导流板和截留污泥网筛。网上还装有排气管、滤网一端与最外侧导流板连接。另一端与污水处理筒(A)连接。使外侧容器分割成个独立容器。清水容器和污水容器，污水经过组外导流板经滤网分离。无法通过滤网的污水从污水容器中从排污管排出。而经过网格成半透明清水进入清水容器通过装清水容器底部的阀门排出口进入到下一环净水装置(B)。在所述的机架上安装有防止清水飞溅的防护栏筒(以下简称外筒)上部不封闭。下部为封闭。在外筒内装有脱水转筒。所述的脱水转筒为直立圆柱筒。圆柱筒柱面钻有均匀的出水孔。圆柱筒内侧柱面安装有滤布。滤布固定在脱水转筒柱面上。脱水转筒圆周底边和圆周底边向上占整个脱水转筒高度1/10处分别装有脱水转筒的转筒清水挡板和脱水转筒的污水挡板和与之相配套的安装在外筒上的外筒清水挡板和外筒污水挡板。在脱水转筒中心底部还装有轴，轴与轴承轴承座相连接。脱水转筒圆柱筒上部圆周边装有转筒齿轮，通过中间齿轮由减速器链轮连接最后由电动机带动运转，中间齿轮与减速器电机分别固定在外筒和机架上，在脱水转筒内装有固定进水口容器容器直径小于脱水转筒直径，容器是脱水转筒容积的1/2等高，且相互平行。该容器与脱水转筒与机架保持垂直并通过三角架固定在外筒上。容器上方为进水口。进水口容器圆柱筒垂直面上装有喷淋嘴和刮污刷当半透明清水从污水处理(A)装置进入净水装置(B)进水口容器后。通过该装置 电机带动减速器通过链轮连接带动脱水转筒转动。将清水源源不断抛出至外筒，通过连接装在外筒的底部的阀门排出，而留下的污水则通过安装在外筒的底部的污水阀门排出。
