申请日2010.12.19
公开(公告)日2012.07.11
IPC分类号C02F1/04; C02F11/04; C02F9/10
摘要
一种污水制纯净水技术，由汽化室(6)液体化室(13)液体换热池(15)组成其特别之处是汽化室(6)液化室(13)都在封闭的真空绝热层(5)内部进行循环热交换并在汽化室内设有储热体(8)加热器(2)温控探头(9)在液化室(13)内设有热交换器(7)，强制循环入口(12)，液面控制器(14)，大型城市污水处理设有沼气池(20)。
权利要求书
1.一种污水制纯净水技术，由汽化室(6)液化室(13)液体换热池(15)组成其特别之处是汽化室(6)液化室(13)都在封闭的真空绝热层(5)内部进行循环热交换并在汽化室内设有储热体(8)加热器(2)温控探头(9)在液化室(13)内设有热交换器(7)，强制循环入口(12)强制循环出口(30)，液面控制器(14)大型城市污水处理设有沼气池(20) 。
说明书
污水制纯净水技术
所属技术领域
一种污水处理技术，特别涉及一种污水制纯净水技术。
背景技术
污水处理方法有膜技术，污泥爆气和热处理学技术，其中膜技术和污泥爆 气技术应用于大规模水处理中多为得到中水，做到达标排放，而不能做到循环 利用，而热处理技术多应用于热带地区国家的水处理。
发明内容
本发明提供了一种应用热处理技术处理城市污水、化工污水、海水等水质， 使处理后的水质达到高品质纯净水可饮用再循环的程度。用以解决城市用水难， 海上、家庭使用高品质饮用水难，化工厂污水处理难的问题。

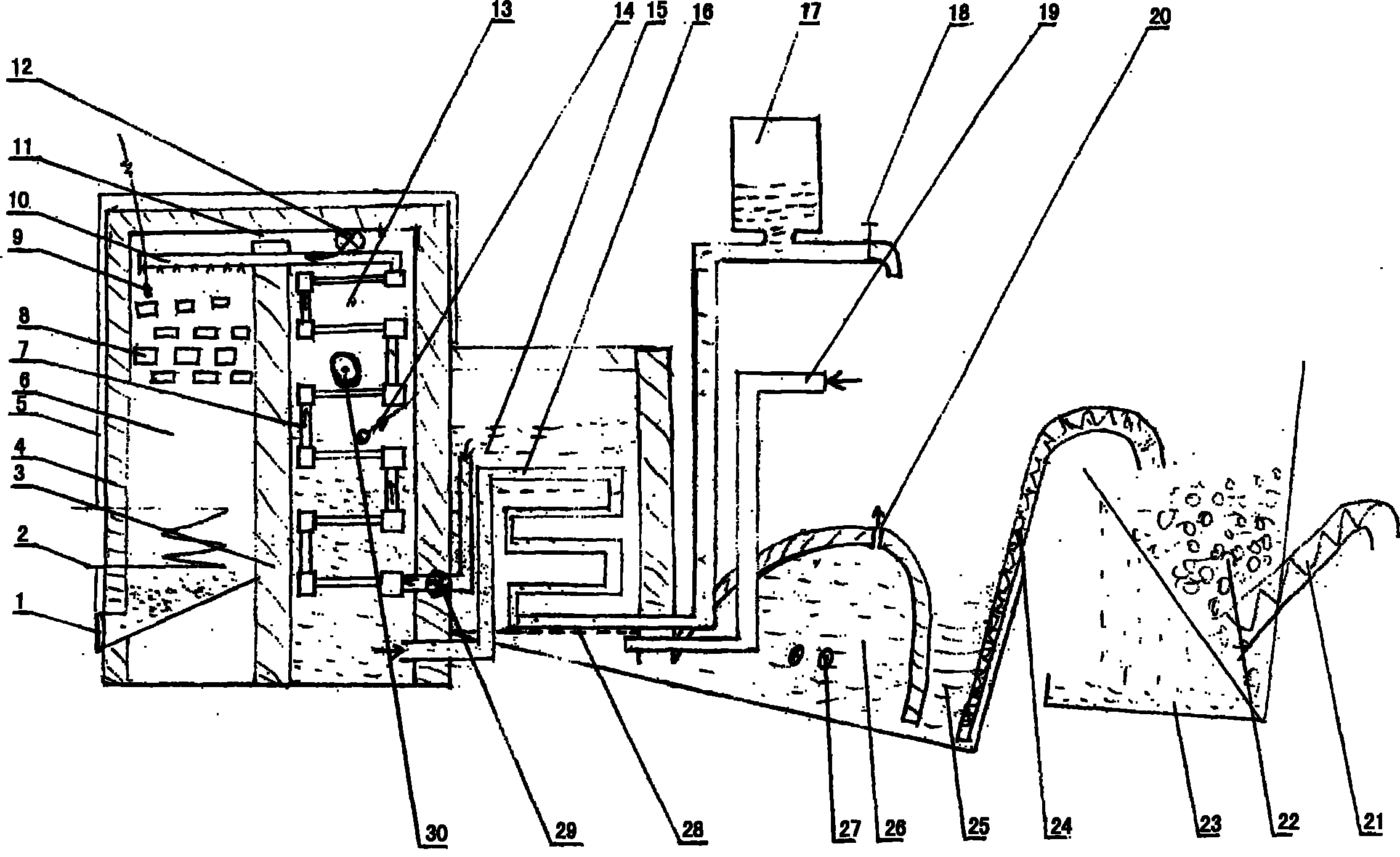

其技术方案是：使污水进行汽化后，使固液分离，使液体中的所有固体物质全 部析出，汽体再与污水进行热交换，其解决方法是使污水通过滤网后进入液体 换热池(15)，然后经过自控泵(29)进入液化室(13)，在热交换器(7)内与 高温净化水和高温蒸汽进行热交换后进入汽化室(6)经喷淋器(10)向汽经室 (6)内喷淋高温污水液体，使液体在汽化室内完全汽化，固体物质经过储热体 (8)，加热器(2)落下，经固体物质排出口(1)排出。汽体经蒸汽导出口(11) 进入液化室(13)再与热交换器(7)内的污水进行热交换，并同时液化，然后 再导入液液交换器(16)与液体换热池(15)内的污水进行彻底的大面积热交 换后流入净水减压室(17)经净水阀门(18)流出，完成污水净化过程，如果 是城市污水净化则污水经多层污水过滤网(28)后，沉淀物，污泥等自然流入 沼气池(26)在沼气池内经约50℃的高温2-3小时产气后排出沼渣，沼渣经过 沉淀室(22)风干或烘干滤液流入滤液池(23)后再次进入污水入口(19)沼 渣经沼渣导出机(21)导出用于肥料、燃料等，沼气由沼气导出口(20)导出， (27)是沼气池加热器，最终完成城市污水绿色处理全过程。以上设备全部封 闭在真空绝热层(5)和绝热层(3、4)内，30是强制循环出口。
其有益效果是：处理效果好，可把污水变成饮用水，循环再利用，解决城市供 水不足问题，污水处理节能，高效，占地面积少，处理设备可大可小，可用于 船舶、海水制饮用水、家庭中水制纯净水，造纸厂、化工厂等难处理的化工污 水处理，并可同时得到固体材料和高品质水。
