申请日2010.12.18
公开(公告)日2011.07.20
IPC分类号B01D17/02; B01D17/038
摘要
本实用新型公开了一种含油废水除油装置，包括外壳和支腿，外壳通过支腿安装固定，外壳内的一侧设置旋流器外筒一，旋流器外筒一内设置旋流器芯管一且旋流器芯管一高出旋流器外筒一，旋流器芯管一由支撑杆一和分离管一组成，分离管一上开设多个小孔，且分离管一上部开口，外壳上靠近旋流器外筒一的一侧设置有进水口，进水口与旋流器外筒一连接，旋流器外筒一底部设置有开口，旋流器外筒一的一侧设置有斜管组件，斜管组件向上倾斜，外壳内的另一侧设置有折流板，外壳上且靠近折流板的一侧设置有出水口，外壳内还设置有排油口和排污口，排油口位于外壳的顶部，排污口位于外壳的底部。本实用新型结构简单、使用方便、有效的提高了除油效率。
权利要求书

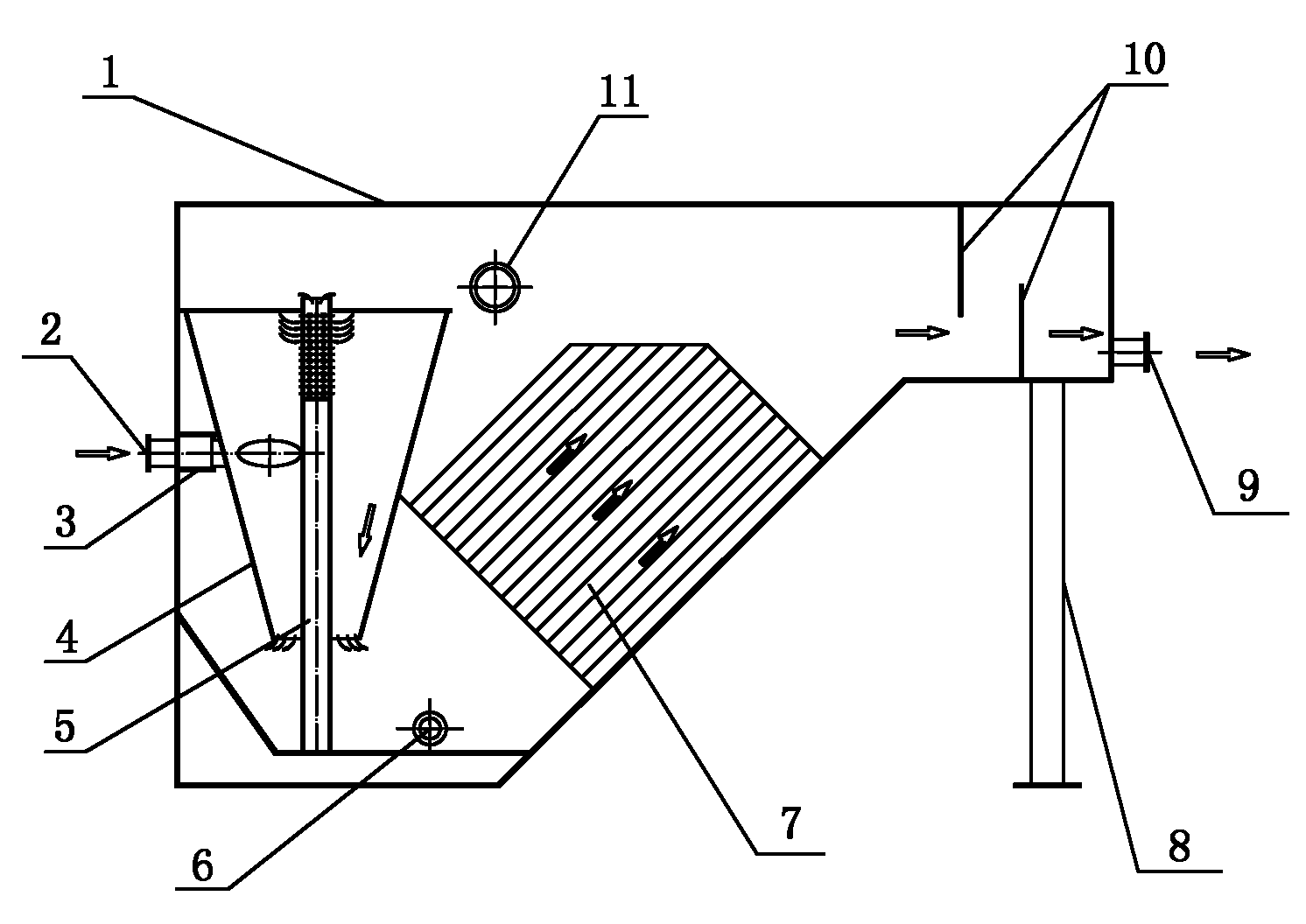

1.一种含油废水除油装置，其特征在于：包括外壳(1)和支腿(8)，所述外壳(1)通过支腿(8)安装固定，所述外壳(1)内的一侧设置有旋流器外筒一(4)，所述旋流器外筒一(4)内设置有旋流器芯管一(5)且所述旋流器芯管一(5)高出旋流器外筒一(4)，所述旋流器芯管一(5)由支撑杆一(14)和分离管一(15)组成，所述分离管一(15)上开设有多个小孔，且分离管一(15)上部有开口，所述外壳(1)上靠近旋流器外筒一(4)的一侧设置有进水口(2)，所述进水口(2)与旋流器外筒一(4)连接，所述旋流器外筒一(4)底部设置有开口，所述旋流器外筒一(4)的一侧设置有斜管组件(7)，所述斜管组件(7)向上倾斜，所述外壳(1)内的另一侧设置有折流板(10)，所述外壳(1)上且靠近折流板(10)的一侧设置有出水口(9)，所述外壳(1)内还设置有排油口(11)和排污口(6)，所述排油口(11)位于外壳(1)的顶部，所述排污口(6)位于外壳(1)的底部。
2.根据权利要求1所述的一种含油废水除油装置，其特征在于：所述旋流器外筒一(4)的一侧设置有旋流器外筒二(13)，所述旋流器外筒二(13)内设置有旋流器芯管二(12)且所述旋流器芯管二(12)高出旋流器外筒二(13)，所述旋流器芯管二(12)由支撑杆二(16)和分离管二(17)组成，所述分离管二(17)上开设有多个小孔，且所述分离管二(17)上部有开口，所述进水口(2)通过分水盒(3)与旋流器外筒一(4)和旋流器外筒二(13)连接。
说明书
一种含油废水除油装置
技术领域
本实用新型涉及一种除油装置，特别涉及一种含油废水除油装置。
背景技术
含油废水是生产生活中产生的一种工业废料，需要对其进行分离后进而对其进行排放，避免造成环境污染，但现有类似装置均是单一斜管或斜板除油装置，适用范围小，除油效果差，不能有效的、彻底的将含油废水中的油进行分离，为实际的生产生活带来了很大的不便，如何提供一种能充分将含油废水中的油份清除，是相关技术领域技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足，提供一种结构简单、使用方便、可有效的提高除油效率的含油废水除油装置。
为实现上述目的，本实用新型采用的技术方案是：一种含油废水除油装置，其特征在于：包括外壳和支腿，所述外壳通过支腿安装固定，所述外壳内的一侧设置有旋流器外筒一，所述旋流器外筒一内设置有旋流器芯管一且所述旋流器芯管一高出旋流器外筒一，所述旋流器芯管一由支撑杆一和分离管一组成，所述分离管一上开设有多个小孔，且分离管一上部有开口，所述外壳上靠近旋流器外筒一的一侧设置有进水口，所述进水口与旋流器外筒一连接，所述旋流器外筒一底部设置有开口，所述旋流器外筒一的一侧设置有斜管组件，所述斜管组件向上倾斜，所述外壳内的另一侧设置有折流板，所述外壳上且靠近折流板的一侧设置有出水口，所述外壳内还设置有排油口和排污口，所述排油口位于外壳的顶部，所述排污口位于外壳的底部。
上述的一种含油废水除油装置，所述旋流器外筒一的一侧设置有旋流器外筒二，所述旋流器外筒二内设置有旋流器芯管二且所述旋流器芯管二高出旋流器外筒二，所述旋流器芯管二由支撑杆二和分离管二组成，所述分离管二上开设有多个小孔，且所述分离管二上部有开口，所述进水口通过分水盒与旋流器外筒一和旋流器外筒二连接。
本实用新型与现有技术相比具有以下优点：本实用新型结构简单、使用方便，分离效果好，其将旋流分离和斜板分离两种技术集成在一套装置中，取得良好的效果;且通过并联两个旋流器于一套装置中，最大限度增加旋流效果。
