申请日2010.12.20
公开(公告)日2012.07.11
IPC分类号C05F17/02; C05F7/00; C05F17/00
摘要
本发明涉及一种滚筒式污泥翻堆机以及一种翻抛方法，其结构包括机架、滚筒机构、行走机构、提升机构、电缆收放机构、靠轮机构、挡泥机构、自动控制系统;滚筒机构包括旋转滚筒和翻堆刀具组成，通过电机带动旋转;提升机构呈尖辟状，由液压驱动;靠轮机构设置在机架外侧可与轨道面接触;挡泥机构分为前端、侧面、底部以及后部挡泥板，均通过螺栓与机架相连接;自动控制柜位于滚筒式污泥翻堆机的尾部，通过螺栓与后机架相连接，并通过电缆与滚筒式污泥翻堆机各动作装置进行连接;上述污泥翻堆的方法是利用滚筒带动刀具的高速旋转，将物料进行搅拌及打碎，然后抛向滚筒式污泥翻堆机的后方。
权利要求书

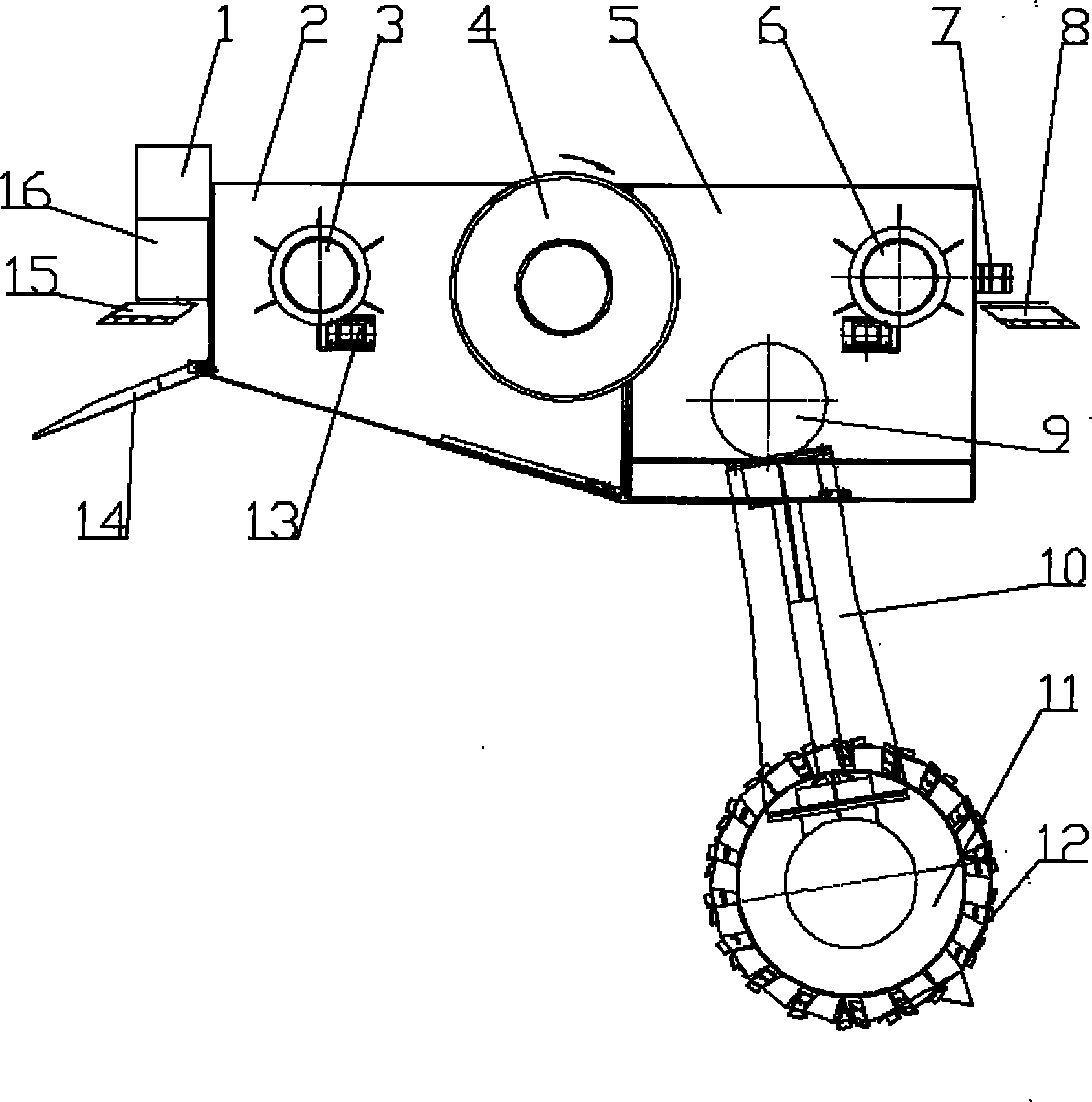

1.一种滚筒式污泥翻堆机，能够使固体废弃物充分好氧发酵的一种翻抛方法及设备;其结构包括机架、 滚筒机构、行走机构、提升机构、电缆收放机构、靠轮机构、挡泥机构、自动控制系统;机架由前后两部 分组成，整体呈长方形，前后机架由螺栓连接，内部设有定位键板;滚筒翻堆机构包括旋转滚筒和翻堆刀 具组成，滚筒通过电机带动旋转，滚筒上的刀具用螺栓与滚筒连接;行走机构由电机、行走轴与实心橡胶 轮胎组成;提升机构呈尖辟状，上端与机架通过螺栓连接，下端与滚筒通过螺栓连接;电缆收放机构由电 缆卷筒通过螺栓固定于后机架上;靠轮机构设置在机架外侧可与轨道面接触;挡泥机构分为前端、侧面、 底部以及后部挡泥板，均通过螺栓与机架相连接;自动控制柜位于滚筒式污泥翻堆机的尾部，通过螺栓与 后机架相连接，并通过电缆与滚筒式污泥翻堆机各动作装置进行连接。
2.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述污泥翻堆的方法是利用滚筒带动刀具的 高速旋转，将物料进行搅拌及打碎，然后抛向滚筒式污泥翻堆机的后方;物料为平均密度为0.6～0.8t/m3， 含水率为不大于65%的均匀混合物。
3.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述滚筒机构转速可以根据污泥状态的不 同进行调节，调节范围是80～200rpm，上表面水平切线方向与滚筒式污泥翻堆机行进方向相反。
4.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述翻堆机滚筒刀具为单侧双螺栓分布， 左右对称，刀具与污泥料堆呈120°角，由下到上切削污泥。
5.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述滚筒机构前端设有开料尖劈，将中间 区域物料提前剖开。
6.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述滚筒机构通过传动主轴对称分布，两 侧滚筒同步旋转，滚筒内部设有密封圈，阻止污泥进入滚筒内部。
7.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述行走机构由电机带动主传动轴旋转， 传动轴驱动主动轮行走，从动轮起支撑辅助作用，前进行走速度为0.8～3.5m/min，后退行走速度为3～ 10m/min。
8.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述提升装置内部设有传动轴，将动力从 前机架上安装的电机传到滚筒。
9.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述提升装置采用液压驱动，可使滚筒在 低位到高位之间自由提升、下降或悬停于任意位置，垂直行程不大于2m，单次满行程时间为1min。
10.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述提升装置分为电动与手动两套系统， 当电动系统失效时，可通过手动装置将滚筒提升至所需位置。
11.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述电缆收放机构位于后机架上，由双侧 对称电缆卷筒组成，滚筒式污泥翻机行走与电缆收放状态相匹配。
12.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述靠轮机构与轨道侧壁间距不大于30mm， 靠轮机构可以与轨道侧面接触并发生相对旋转运动，调整滚筒式污泥翻堆机与轨道的位置与方向。
13.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述挡泥机构设置与前机架与后机架上， 阻挡由于滚筒旋转带动的污泥散落到滚筒式污泥翻堆机或轨道面上，其中底部挡泥装置有一部分能够自由 活动。
14.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：上述自动控制系统能够实现滚筒式污泥翻 堆机全自动无人值守运转。
15.根据权利要求1所述的滚筒式污泥翻堆机，其特征在于：所述自动控制系统的控制箱由不锈钢制成， 内部进行密封，带有空调防潮设施。
说明书
滚筒式污泥翻堆机及翻堆方法
技术领域
本发明属于一种滚筒式污泥翻堆机及污泥翻堆方法，主要用于环保行业中生活污泥好氧堆肥工艺，用 于将污泥堆垛搅拌、打碎及移位，保证整垛污泥均能够与空气充分接触并移动相应的距离。
背景技术
在污泥堆肥处理过程中，首先要保证污泥能够降低到一定的含水率，其次要使污泥能够与空气充分接 触，污泥中的微生物才能够充分好氧并迅速升温。混合后的污泥状态和结构比较复杂，整体质地不均匀， 大量混合污泥堆放在一起使得下方的污泥无法与氧气充分接触，因此需要采用机械搅拌的方式来帮助实 现。根据污泥好氧堆肥处理工艺的要求，污泥翻堆机不仅能够搅拌污泥，还能将底部污泥翻起，起着关键 作用，目前国内工程中应用的主要有链条式翻堆机和条垛式翻堆机两种。传统的翻堆机从翻抛能力，翻抛 效率等方面，存在下列缺陷：1.翻堆机能力不足，遇到较大堆垛时无法使用;2.普通翻堆机应用于开阔场 地或大型厂房，环境污染严重，土地占用面积较大;3.普通翻堆机只能起到搅拌作用，无法起到打碎及移 位作用;4.普通翻堆机效率低下，只能用于小体积的污泥处理。
发明内容
本发明要解决的技术问题就在于克服上述现有技术的缺陷，提供一种新型高效的滚筒式污泥翻堆机及 污泥翻堆方法。
本发明的技术解决方案如下：
一种滚筒式污泥翻堆机，能够使固体废弃物充分好氧发酵的一种翻抛方法及设备;其结构包括机架、 滚筒机构、行走机构、提升机构、电缆收放机构、靠轮机构、挡泥机构、自动控制系统;机架由前后两部 分组成，整体呈长方形，前后机架由螺栓连接，内部设有定位键板;滚筒翻堆机构包括旋转滚筒和翻堆刀 具组成，滚筒通过电机带动旋转，滚筒上的刀具用螺栓与滚筒连接;行走机构由电机、行走轴与实心橡胶 轮胎组成;提升机构呈尖辟状，上端与机架通过螺栓连接，下端与滚筒通过螺栓连接;电缆收放机构由电 缆卷筒通过螺栓固定于后机架上;靠轮机构设置在机架外侧可与轨道面接触;挡泥机构分为前端、侧面、 底部以及后部挡泥板，均通过螺栓与机架相连接;自动控制柜位于滚筒式污泥翻堆机的尾部，通过螺栓与 后机架相连接，并通过电缆与滚筒式污泥翻堆机各动作装置进行连接。
污泥翻堆的方法是利用滚筒带动刀具的高速旋转，将物料进行搅拌及打碎，然后抛向滚筒式污泥翻堆 机的后方，抛出过程中，污泥与空气充分接触，并可向后移位。
采用上述方案后，本发明的滚筒式污泥翻堆机及污泥翻堆方法，与现有技术相比，具有如下优点：
(1)这种污泥翻堆方法，相比之下较普通翻堆方法处理能力强;
(2)滚筒式污泥翻堆机的旋转速度高，打碎及翻抛效率明显提高;
(3)滚筒式污泥翻堆机工作事几乎整条污泥仓的污泥都能进行处理，死区面积明显小于其他仓式 翻堆机;
(4)采用滚筒式污泥翻堆机可大量节约占地;
