申请日2010.12.17
公开(公告)日2011.08.10
IPC分类号G05B19/418
摘要
本实用新型公开了无线远程多级独立式污水处理过程监控管理系统，包括无线传输网络、污水厂远程监控中心、环保部门远程监控中心、无线数据采集传输装置、污水厂专用数据调理器和现场工业控制计算机，现场工业控制计算机控制无线数据采集传输装置和污水厂专用数据调理器，无线数据采集传输装置采集数据信号，数据信号通过无线传输网络传输给污水厂远程监控中心和环保部门远程监控中心，污水厂专用数据调理器调理的数据包括提升入口实时数据、深度处理实时数据和废水与污泥排放实时数据。本实用新型的有益效果：以“点对多点”方式对废水处理进行“全监与全控”，监控力度大。
权利要求书

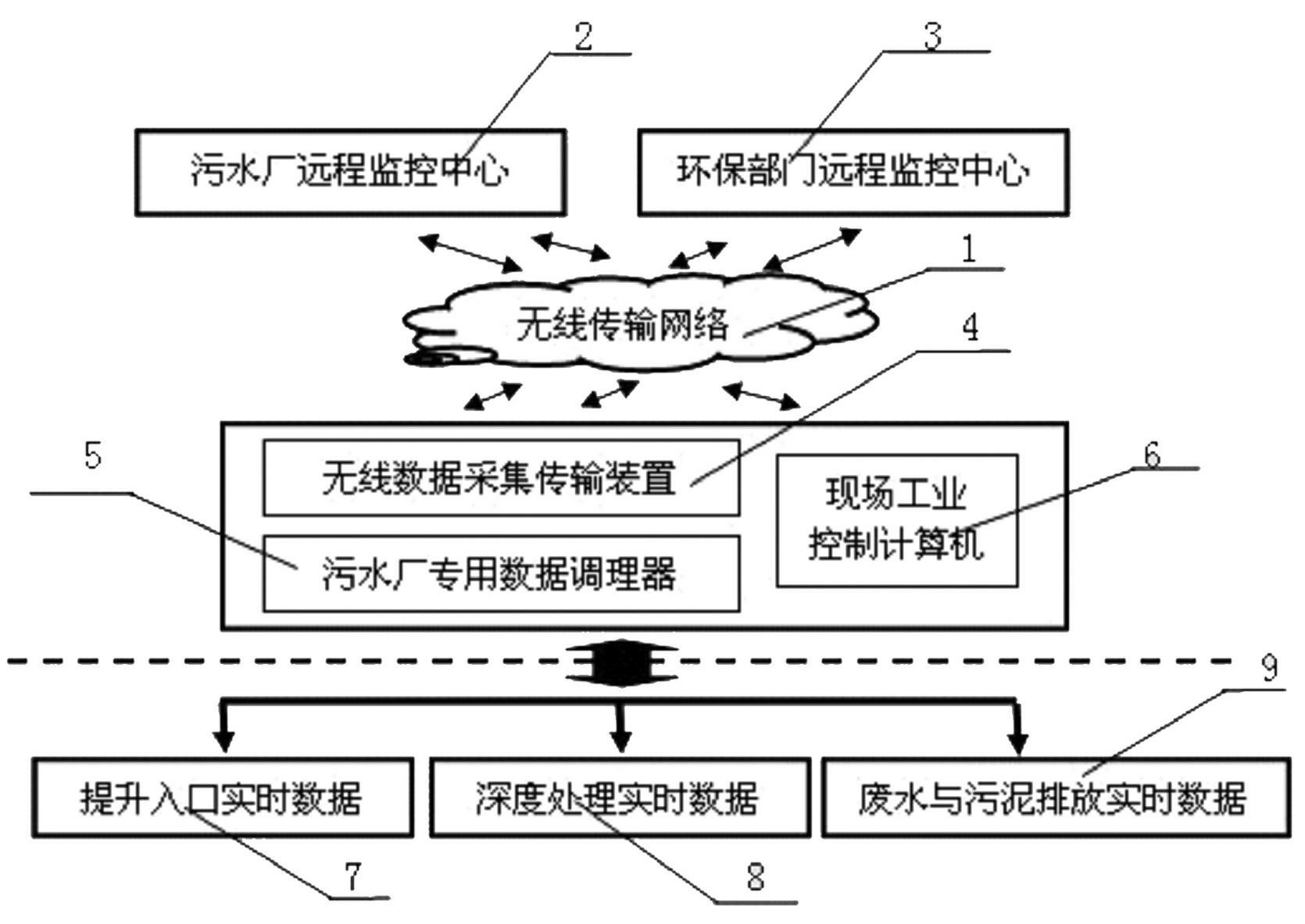

1.无线远程多级独立式污水处理过程监控管理系统，其特征在于：包括无线传输网络、污水厂远程监控中心、环保部门远程监控中心、无线数据采集传输装置、污水厂专用数据调理器和现场工业控制计算机，所述现场工业控制计算机控制无线数据采集传输装置和污水厂专用数据调理器，所述无线数据采集传输装置采集数据信号，所述数据信号通过无线传输网络传输给污水厂远程监控中心和环保部门远程监控中心，所述污水厂专用数据调理器调理的数据包括提升入口实时数据、深度处理实时数据和废水与污泥排放实时数据。
说明书
无线远程多级独立式污水处理过程监控管理系统
技术领域
本实用新型涉及污水处理过程监控管理系统，尤其涉及无线远程多级独立式污水处理过程监控管理系统。
背景技术
我国目前在污水处理厂监控上，大都只是对出口的流量与浓度进行监控，未能对污水处理进行全过程监控，对污水处理进行工艺过程监控尚属空白，这使得污染源排放企业的不法行为屡屡发生，加大了水污染物减排的难度。原先只对污水处理厂出口监控的管理模式转变为对废水处理的全过程监控管理模式。全过程监控用于对废水处理过程中所产生的污染物进行连续、实时地跟踪监控，做到对废水处理过程的全监与全控，实现污水处理厂的污染物减排，为环保管理部门实现总量控制、总量削减、排污权交易提供了基础数据与技术支撑。
实用新型内容
本实用新型的目的是提供一种以“点对多点”方式对废水处理进行“全监与全控”的无线远程多级独立式污水处理过程监控管理系统。
本实用新型提供的技术方案：
无线远程多级独立式污水处理过程监控管理系统，包括无线传输网络、污水厂远程监控中心、环保部门远程监控中心、无线数据采集传输装置、污水厂专用数据调理器和现场工业控制计算机，所述现场工业控制计算机控制无线数据采集传输装置和污水厂专用数据调理器，所述无线数据采集传输装置采集数据信号，所述数据信号通过无线传输网络传输给污水厂远程监控中心和环保部门远程监控中心，所述污水厂专用数据调理器调理的数据包括提升入口实时数据、深度处理实时数据和废水与污泥排放实时数据。
本实用新型的有益效果：
1、采用无线远程“点对多点”多级独立式传输手段，确保传输到每一个环保主管部门的数据都是现场的一次仪表数据，方便了多个部门的独立管理。
2、实现了对污水处理厂废水处理过程的全监与全控，系统能实时监控污水处理厂的排放流量、浓度、总量，并对污水处理厂的废水处理过程进行全方位监控，改变了以往只对出口监控的局限性，从技术层面上真正实现了对污水的总量控制、排污收费，为排污权交易提供基础源数据。
3、实时掌握废水的处理效果，对污水处理厂入口、出口、处理过程的参数24小时全天候在线监控，使得污水处理厂的废水处理过程随时在监控范围内，从而为废水的达标排放提供了监管手段。
4、为水污染物总量控制与削减提供基础数据，实时计算出污水处理厂的进水总量、出水排放总量、进水COD总量、氨氮总量、总磷总量，出水COD总量、氨氮总量、总磷总量，为水污染物总量控制与削减提供基础数据。
5、异常报警功能，对废水处理过程中的各种异常行为、数据进行及时报警，并以短信方式通知相关管理人员。
