申请日2010.12.17
公开(公告)日2011.10.05
IPC分类号B01D53/14; C01C1/12; B01D53/18
摘要
本实用新型公开了一种双压力段尿素废水水解气回收系统，包括尾气吸收塔：具有一回流槽，回流槽通过带阀门的管道连接到二次循环第一冷预冷器，二次循环第一冷预冷器连接到二次循环第一冷却塔，二次循环第一冷却塔连接到二次循环第二冷却塔，二次循环第二冷却塔通过带阀门的管道连接到尾气吸收塔，尾气吸收塔通过带阀门的管道连接到惰性气体精洗器，惰性气体精洗器通过带阀门的管道连接到惰性气体清洗器，尾气吸收塔连接到放空总管。本实用新型提供的双压力段尿素废水水解气回收系统，低压吸收后的气相送至尾气吸收塔进行常压吸收可减轻尾吸负荷，从而减少排放量，降低大气中氨含量。
权利要求书

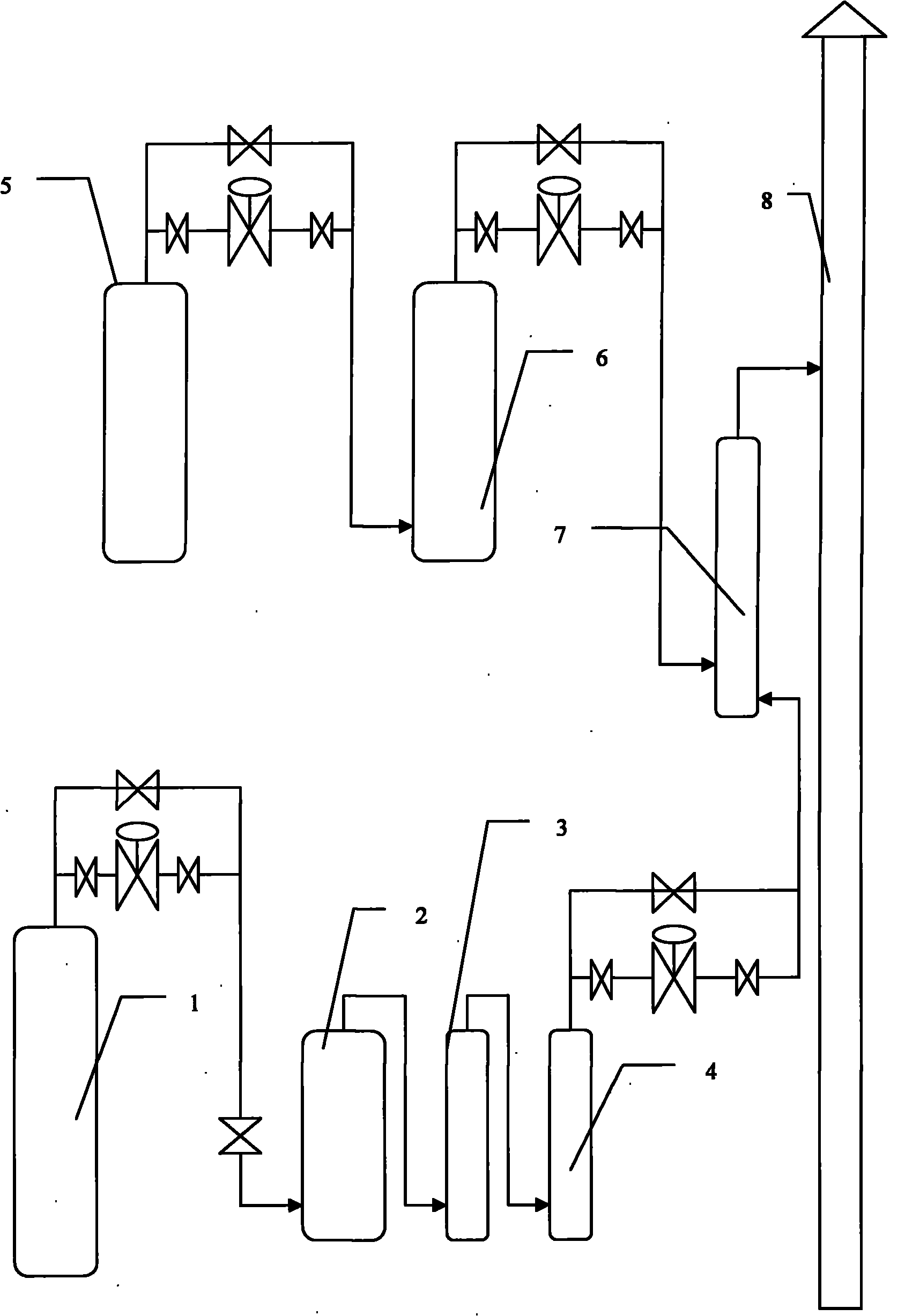

1.双压力段尿素废水水解气回收系统，包括尾气吸收塔，其特征在于：具有一回流槽，回流槽通过带阀门的管道连接到二次循环第一冷预冷器，二次循环第一冷预冷器、二次循环第一冷却塔、二次循环第二冷却塔依次联接，二次循环第二冷却塔的输出口通过带阀门的管道连接到尾气吸收塔;惰性气体清洗器、惰性气体精洗器通过带有阀门的管道依次联接，惰性气体精洗器的气体出口通过管道联接至尾气吸收塔，尾气吸收塔的出气口连接到放空总管。
2.根据权利要求1所述的双压力段尿素废水水解气回收系统，其特征在于：所述的回流槽、二次循环第一冷预冷器、二次循环第一冷却塔、二次循环第二冷却塔、尾气吸收塔、惰性气体精洗器、惰性气体清洗器均为塔型密闭中空容器。
说明书
双压力段尿素废水水解气回收系统
技术领域：
本实用新型涉及尿素生产设备领域，具体的说是一种双压力段尿素废水水解气回收系统。
背景技术：
尿素作为常用化肥，其生产过程中会产生大量含有氨的废气，因此需要有回收净化设备。国内现有的尿素深度水解装置是国债投资环保的专题项目，存在一些缺陷和不足，有待进一步提高。该装置中，回流槽气相被送往尾气吸收塔与精洗后的中压尾气和低压吸收后的尾气同时吸收。由于水解气相压力为0.9Mpa，氨含量在72%(V)左右，一次性减压为常压后，很难彻底完全吸收，大量含氨尾气排入大气，不仅造成浪费，而且导致区域空气中氨味重，对周围群众产生影响，造成环保、社会形象的诸多负面效应。
发明内容：
为解决现有装置回收效率低，区域空气中氨味重，浪费及环保问题，本实用新型提供一种双压力段尿素废水水解气回收系统，是一种尿素生产中产生的含氨、尿素废水处理时水解气回收新工艺，适合氮肥生产企业使用，同时可多回收氨水，降低生产成本，减少浪费和大气污染。
本实用新型采用的技术方案为：
双压力段尿素废水水解气回收系统，包括尾气吸收塔，其特征在于：具有一回流槽，回流槽通过带阀门的管道连接到二次循环第一冷预冷器，二次循环第一冷预冷器、二次循环第一冷却塔、二次循环第二冷却塔依次联接，二次循环第二冷却塔的输出口通过带阀门的管道连接到尾气吸收塔;惰性气体清洗器、惰性气体精洗器通过带有阀门的管道依次联接，惰性气体精洗器的气体出口通过管道联接至尾气吸收塔，尾气吸收塔的出气口连接到放空总管。
所述的双压力段尿素废水水解气回收系统，其特征在于：所述的回流槽、二次循环第一冷预冷器、二次循环第一冷却塔、二次循环第二冷却塔、尾气吸收塔、惰性气体精洗器、惰性气体清洗器均为塔型密闭中空容器。
所述二次循环第一冷预冷器、二次循环第一冷却塔、二次循环第二冷却塔内部大气压保持为0.25Mpa，所述尾气吸收塔内部大气压为常压。
本实用新型的优点为：
本实用新型提供的双压力段尿素废水水解气回收系统，能够让水解气与二分气汇合，经二次循环第一冷预冷器、二次循环第一冷却塔、二次循环第二冷却塔分别冷却低压吸收后，再去尾气吸收塔进行常压吸收，压力增高有利吸收，在低压段0.25Mpa压力下吸收比直接减压至常压吸收效果好很多，吸收效率提高20%以上;在低压段串行多个冷却设备，吸收空间加大，气体温度被逐步冷却，吸收较完全;低压吸收后的气相送至尾气吸收塔进行常压吸收可减轻尾吸负荷，从而减少排放量，降低大气中氨含量;经济效益、环保效益显著。
