申请日2010.12.17
公开(公告)日2011.06.15
IPC分类号C02F1/40; C02F9/02
摘要
本发明公开了一种高浓度含油废水处理系统，包括池体、一级除油区、二级除油区、沉淀区、过渡区Ⅰ、三级除油区、过渡区Ⅱ和四级除油区;一级除油区上部设置集油管、进水管和不锈钢滤网，中部设置钢丝球集油装置，下部设置排污管;二级除油区上部设置集油管，中间设置波纹斜面除油装置，下部设置沉淀区、排污管;钢板隔板与石蜡球集油装置的箱体钢板构成过渡区Ⅰ;三级除油区上部设置集油管，中部设置石蜡球集油装置，下部设置微孔曝气器、排污管;四级除油区设置出水槽、集油管、出水管。该系统的优点是结构简单、操作简便、成本低、效益较好，适用于诸如茧丝废水、食品加工废水、屠宰废水等高浓度大流量含油废水的处理。
权利要求书

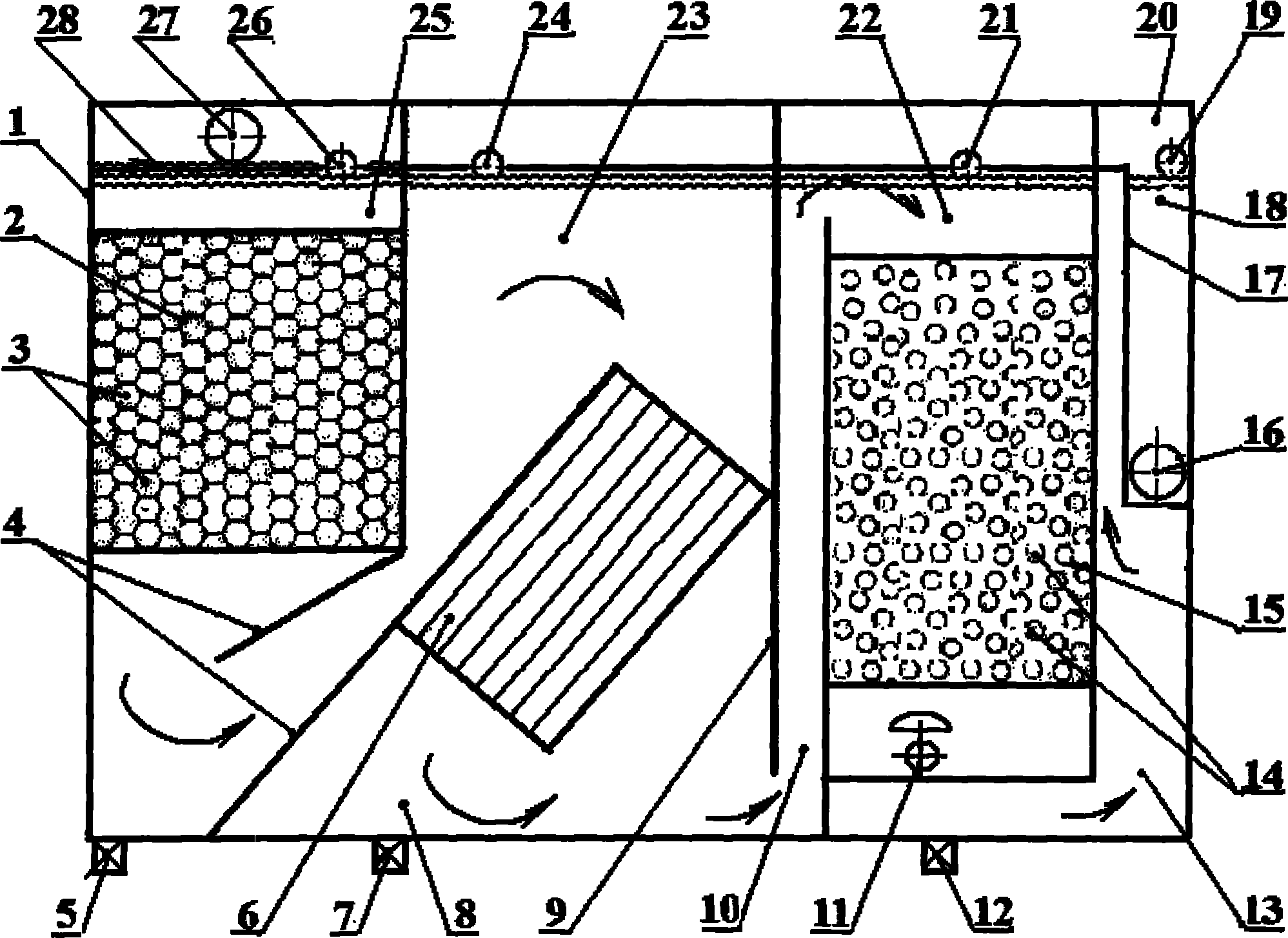

1.一种高浓度含油废水处理系统，其特征在于：包括池体(1)、一级除油区(25)、二级除油区(23)、沉淀区(8)、过渡区Ⅰ(10)、三级除油区(22)、过渡区Ⅱ(13)和四级除油区(18);一级除油区(25)上部设置集油管(26)、进水管(27)和不锈钢滤网(28)，中部设置钢丝球集油装置(2)，下部设置沉降区和排污管(5)，钢丝球集油装置(2)下部设置钢板隔板(4)与沉降区之间构成过水口;二级除油区(23)上部设置集油管(24)，中间设置波纹斜面除油装置(6)，下部设置沉淀区(8)、排污管(7)和过水口;钢板隔板(9)与石蜡球集油装置(15)的箱体钢板构成过渡区Ⅰ(10);三级除油区(22)上部设置集油管(21)，中部设置石蜡球集油装置(15)，下部设置微孔曝气器(11)、沉降区和排污管(12);采用钢板隔板(17)将过渡区Ⅱ(13)和四级除油区(18)隔开，四级除油区(18)的上部设置集油管(19)、出水槽(20)，下部设置出水管(16)。
2.根据权利要求1所述的一种高浓度含油废水处理系统，其特征在于：所述的一级除油区(25)采用不锈钢丝球(3)过滤除油，三级除油区(22)采用石蜡球(14)过滤除油，石蜡球(14)大中小混合安置或是为其中一种石蜡球(14)。
3.根据权利要求1所述的一种高浓度含油废水处理系统，其特征在于：所述的不锈钢丝球(3)和石蜡球(14)，采用钢板隔板或钢板花板或不锈钢滤网承托。
4.根据权利要求1所述的一种高浓度含油废水处理系统，其特征在于：所述的钢板隔板(4)与沉淀区(8)之间构成过水口，结构是下部为大口进水，上部为小口出水的过水口。
5.根据权利要求1所述的一种高浓度含油废水处理系统，其特征在于：所述的波纹斜面除油装置(6)，是由互为平行、间距相等的波纹斜板组成。
说明书
一种高浓度含油废水处理系统
技术领域
本发明属于废水处理技术领域，涉及一种高浓度含油废水的处理系统。
背景技术
在茧丝、屠宰、食品加工业的生产废水中，含有大量的油类、脂肪、蛋白质和浮渣，这些物质或悬浮于废水中或与废水混和形成乳化状，难以分离，SS、CODcr、BOD5等有机污染物含量高，给废水处理带来很大的难度。专利号：ZL00232512.8，《立柜式高效含油废水处理装置》，是本发明人的实用新型专利，该实用新型包括由柜体、一级除油区、二级除油区、沉淀区、过滤区、集油槽，特征在于柜体由角钢和钢板焊成立柜式，用钢板分隔成一级除油区，二级除油区，沉淀区和过滤区，该装置的优点是结构简单，实用性强，体积小，造价低，适用于各类餐馆、酒店、招待所、生活小区和汽车、机械维修业，停车场洗车业等中小型单位企业使用。但是，如用于高浓度大流量的含油废水处理，效果还不够理想，主要问题是处理系统构造过于复杂，操作困难，滤层不易冲洗，极容易堵塞，从而使处理水量和处理水质受到很大的影响。
发明内容
本发明的目的是为解决上述问题，提出一种结构更为简单、操作简便、处理效果好的一种高浓度含油废水处理系统。
本发明的是这样实现的：
一种高浓度含油废水处理系统，其结构包括池体、一级除油区、二级除油区、沉淀区、过渡区Ⅰ、三级除油区、过渡区Ⅱ和四级除油区;一级除油区上部设置集油管、进水管和不锈钢滤网，中部设置钢丝球集油装置，由不锈钢钢丝球组成，下部设置沉降区和排污管，钢丝球集油装置下部设置钢板隔板与沉降区之间构成过水口;二级除油区上部设置集油管，中间设置波纹斜面除油装置，下部设置沉淀区、排污和过水口;钢板隔板与石蜡球集油装置的箱体钢板构成过渡区Ⅰ;三级除油区上部设置集油管，中部设置石蜡球集油装置，由石蜡球组成，下部设置微孔曝气器、沉降区和排污管;钢板隔板将过渡区Ⅱ和四级除油区隔开，四级除油区的上部设置集油管、出水槽，下部设置出水管。
以上所述的一级除油区采用不锈钢丝球过滤除油，三级除油区采用石蜡球过滤除油，石蜡球大中小混合安置或是为其中一种石蜡球。
以上所述的不锈钢丝球和石蜡球，采用钢板隔板或钢板花板或不锈钢滤网承托。
以上所述的钢板隔板与沉淀区之间构成过水口，结构是下部为大口进水，上部为小口出水的过水口。
以上所述的波纹斜面除油装置，是由互为平行、间距相等的波纹斜板组成。
本发明的主要特点是：
1、本发明高浓度含油废水处理系统设置的石蜡球集油装置体积大，可根据水质情况安置石蜡球的大中小或混合石蜡球，获得较佳的除油效果。
2、本发明高浓度含油废水处理系统设置的钢丝球集油装置与二级除油区和沉淀区之间的过水口，防止滤水短路，延长沉降时间，利于颗粒沉降。
3、本发明高浓度含油废水处理系统设置的波纹斜面除油装置波纹斜板改变了水流的水力条件，增加了水流的速度，形成强烈的漩涡流，使废水中残余的微小油粒和悬浮物质在波纹斜板的作用下，快速分离。
4、本发明高浓度含油废水处理系统设置四级除油和三级除尘，油水分离效果好，石蜡球集油装置设置有微孔曝气系统，使之更能适用于诸如茧丝废水、食品加工废水、屠宰废水等高浓度大流量含油废水的处理。
5、本发明高浓度含油废水处理系统的装置结构简单、操作简便，制造和运营成本低，经济效益和社会效益较好。
