申请日2010.12.17
公开(公告)日2011.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种潜流人工湿地污水处理反应池，包括池体、基质和水管。基质包括存活有微生物的填料(1)和水生植物(2)，填料(1)填充于池体内，水生植物(2)种植于填料(1)上。池体分隔成多个反应池，相邻反应池之间通过水管依次连通，每个反应池的进水口和出水口位于反应池内的对角位置，进水口位于反应池上部，出水口位于反应池下部，填料(1)在反应池中的粒径大小顺次减小。该潜流人工湿地污水处理反应池大大延长了污水在湿地中的停留时间，有效提高了污水处理效率，且不易堵塞。
权利要求书
1.一种潜流人工湿地污水处理反应池，包括池体、基质和水管，基质包括存活有微生物的填料(1)和水生植物(2)，填料(1)填充于池体内，水生植物(2)种植于填料(1)上，其特征在于：所述池体分隔成多个反应池，相邻反应池之间通过水管依次连通，每个反应池的进水口和出水口位于反应池内的对角位置，进水口位于反应池上部，出水口位于反应池下部。

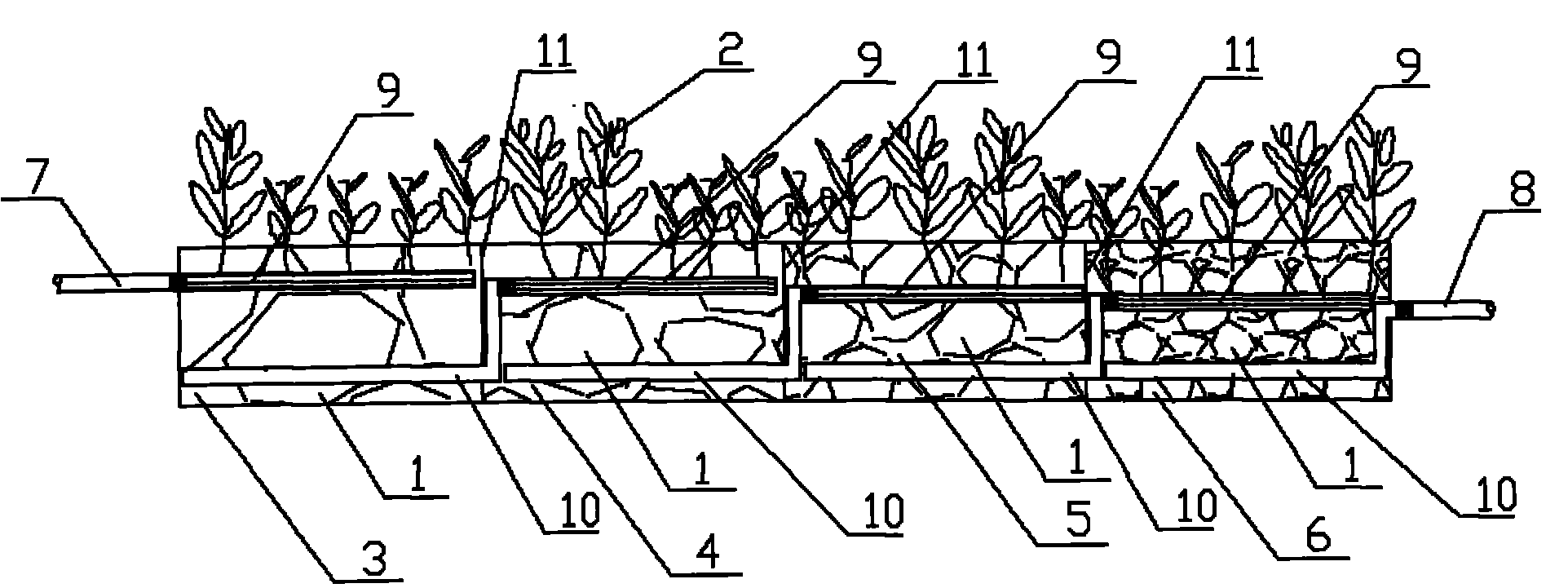

2.根据权利要求1所述的潜流人工湿地污水处理反应池，其特征在于：所述池体分隔成四个反应池，分别为第一级反应池(3)、第二级反应池(4)、第三级反应池(5)和第四级反应池(6)，四个反应池顺次排列。
3.根据权利要求1或2所述的潜流人工湿地污水处理反应池，其特征在于：所述填料(1)在四个反应池中的粒径大小顺次减小。
4.根据权利要求1或2所述的潜流人工湿地污水处理反应池，其特征在于：所述水管包括进水管(7)、出水管(8)、布水管(9)和集水管(10)，反应池的进水口段采用布水管(9)，反应池的出水口段采用集水管(10);所述进水管(7)与第一级反应池(3)的布水管(9)连通，出水管(8)与第四级反应池(6)的集水管(10)连通，集水管(10)与下一级反应池的布水管(9)连通。
5.根据权利要求4所述的潜流人工湿地污水处理反应池，其特征在于：所述进水管(7)和第一级反应池(3)中布水管(9)高度相同，进水管(7)、第二级反应池(4)中布水管(9)、第三级反应池(5)中布水管(9)、第四级反应池(6)中布水管(9)、出水管(8)的高度顺次降低;所述集水管(10)的高度一致。
6.根据权利要求4所述的潜流人工湿地污水处理反应池，其特征在于：所述进水管(7)和出水管(8)位于池体外上部。
7.根据权利要求1所述的潜流人工湿地污水处理反应池，其特征在于：所述多个反应池用隔板(11)进行分隔，隔板(11)为PVC材料。
说明书
潜流人工湿地污水处理反应池
技术领域
本实用新型涉及污水处理领域，具体讲的是一种潜流人工湿地污水处理反应池。
背景技术
人工湿地污水处理反应池是人工建造的、可控制的和工程化的湿地系统，其设计和建造是通过对湿地自然生态系统中的物理、化学和生物作用的优化组合来进行污水处理。这种污水处理技术，无论从其能够处理污水的种类来说，还是从其能够去除污染物的种类来说，比其他污水处理技术具有更加广泛的实用性。如重金属废水、含有多种污染物但浓度很低的降水径流水和垃圾渗滤液等污水，都难以用活性污泥或生物膜工艺进行处理，但是用人工湿地污水处理反应池却能达到很好的效果。
人工湿地污水处理反应池主要由防渗层和基质层组成，防渗层的主要作用是阻止污水向地下及周围的渗漏，基质层是人工湿地处理污水的核心部分，主要由填料、水生植物、微生物等填充而成。根据污水水面在湿地中位置的不同，人工湿地污水处理反应池可以分为表流人工湿地污水处理反应池和潜流人工湿地污水处理反应池两类。表流人工湿地污水处理反应池的污水水面位于湿地填料以上，其水深一般为0.3～0.5米，污水从进口缓慢流过湿地表面，部分污水蒸发或渗入湿地，出水经溢流堰流出。潜流人工湿地污水处理反应池即污水水面位于湿地填料以下，潜流人工湿地污水处理反应池由于其充分利用了湿地的空间，发挥了系统(水生植物、微生物和填料)间的协同作用，因此在相同面积情况下其污水处理量比表流人工湿地污水处理反应池要大很多。另外，潜流人工湿地污水处理反应池中污水基本上在地面下流动，保温效果好，处理效果受气候、季节的影响较小，卫生条件好，因此目前国内外多采用潜流人工湿地污水处理反应池处理污水。
但是潜流人工湿地污水处理反应池处理污水在实际运行中经常出现以下问题：由于水流的重力作用，污水在湿地填料中的停留时间相对有限，无法起到充分去污作用;由于不同颗粒大小的填料混在一起后填充在池体内，池体空隙少且小，这使得当污水悬浮物或固体颗粒物较多的时候容易发生堵塞，从而导致污水溢出而污染周围环境。
实用新型内容
本实用新型所要解决的技术问题是克服以上现有技术问题的不足，提供一种潜流人工湿地污水处理反应池。该潜流人工湿地污水处理反应池能大大延长污水在湿地中的停留时间，能有效提高污水处理效率，且不易堵塞。
为解决上述技术问题，本实用新型提供一种潜流人工湿地污水处理反应池，所述潜流人工湿地污水处理反应池包括池体、基质和水管，基质包括存活有微生物的填料和水生植物，填料填充于池体内，水生植物种植于填料上，所述池体分隔成多个反应池，相邻反应池之间通过水管依次连通，每个反应池的进水口和出水口位于反应池内的对角位置，进水口位于反应池上部，出水口位于反应池下部。
采用以上结构后，本实用新型与现有技术相比，具有以下显著优点和有益效果：将一个池体分隔成多个反应池，相邻反应池之间通过水管依次连通，反应池的进水口和出水口位于反应池内的对角位置，污水在反应池中折流式前进，这有效利用了整个湿地的面积，大大延长了污水在湿地中的停留时间，给予水生植物、微生物和填料等基质充分的时间对污水进行处理，且多个反应池的设置大大提高了湿地的污水处理能力，使出水达到国家排放标准;反应池的进水口位于反应池上部，出水口位于反应池下部，使水流顺应水势流动，不易堵塞，不致于使污水因没有去路而满溢，从而污染周围环境。
所述池体被分隔成四个反应池，分别为第一级反应池、第二级反应池、第三级反应池和第四级反应池，四个反应池顺次排列。分隔的反应池数量不能太多也不能太少，太少不能有效地实现去除污染物的目的，太多没必要，会造成浪费。
所述填料在四个反应池中的粒径大小顺次减小。第一级反应池中填料粒径较大，主要去除较大颗粒物和部分有机物，以后每一级反应池的填料粒径逐渐减少，这有效防止了湿地在运行过程中容易出现的堵塞问题。
所述水管包括进水管、出水管、布水管和集水管，反应池的进水口段采用布水管，反应池的出水口段采用集水管;所述进水管与第一级反应池的布水管连通，出水管与第四级反应池的集水管连通，集水管与下一级反应池的布水管连通。这样四个反应池之间通过水管进行相连通，污水从进水管排入人工湿地污水处理反应池，在反应池中进行污染物的吸收、吸附和化学反应后，从出水管排出。
所述进水管和第一级反应池中布水管高度相同，进水管、第二级反应池中布水管、第三级反应池中布水管、第四级反应池中布水管、出水管的高度顺次降低;所述集水管的高度一致。这样污水从高度相对较高的进水管进入，从高度相对较低的出水管顺利排出，顺应水流趋势，不易回流，不易堵塞。
所述进水管和出水管位于池体外上部。这样污水在反应池中顺应水势，不易堵塞。
所述多个反应池用隔板进行分隔，隔板为PVC材料。使用PVC材料的隔板一方面节省了成本，另一方面节约了空间，间接增大了湿地处理面积。
