申请日2010.12.17
公开(公告)日2011.08.03
IPC分类号C02F1/30
摘要

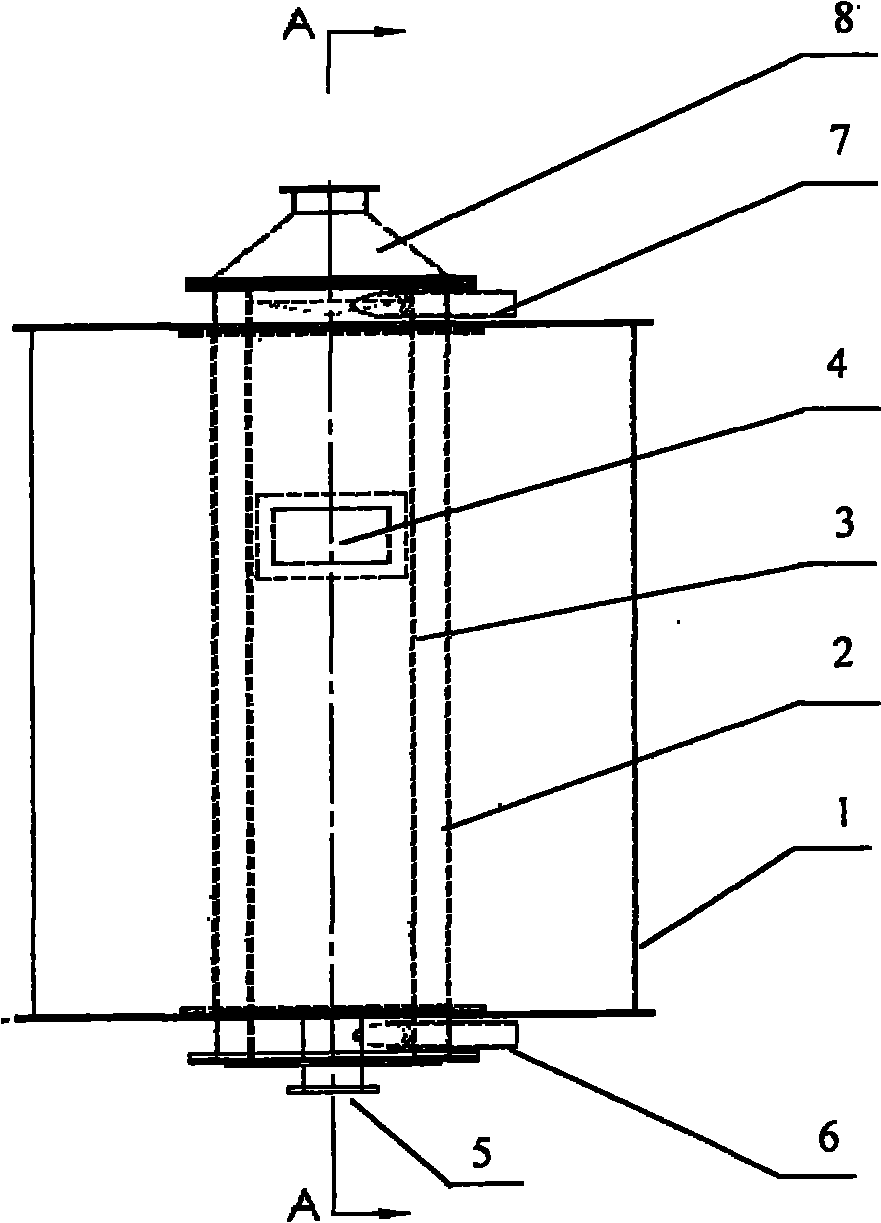

本实用新型公开了一种水处理专用微波炉，包括外壳(1)、外套(2)、内套(3)，内套(3)套装于外套(2)内，外套(2)位于外壳(1)中，其特征在于：微波馈入口A(4)位于外壳(1)中部壳壁上，微波馈入口B(5)设于内套(3)底部，进水口(6)设于外套(2)下部外园的切线方向;出水口(7)设于外套(3)上部套壁上。外套(2)顶部设有排气口(8)。本实用新型充分而有效的利用微波辐射的能量，最大限度地增加产水量，从而达到废水工业化处理。
权利要求书
1.一种废水处理专用微波炉，包括外壳(1)、外套(2)、内套(3)，内套(3)套装于外套(2)内，外套(2)位于外壳(1)中，其特征在于：微波馈入口A(4)位于外壳(1)中部壳壁上，微波馈入口B(5)设于内套(3)底部，进水口(6)设于外套(2)下部外园的切线方向;出水口(7)设于外套(3)上部套壁上。
2.如权利要求1所述的废水处理专用微波炉，其特征在于：外套(2)顶部设有排气口(8)。
说明书
废水处理专用微波炉
技术领域
本实用新型涉及机械技术领域，具体来说涉及一种废水处理专用微波炉。
背景技术
虽然微波辐射对水介质中各种有机或无机成份作用机理往往是多重性的，但在微波场中所发生的一系列的物理的或化学的变化，经实验而得到证实。此前，曾有关于微波污水处理技术和微波化学、微波萃取、微波催化等工程与实验研究。尤其在2006年《第六届全国毫米波亚毫米波学术会议》介绍：用一个圆柱筒形谐振腔作为微波污水处理的主体，并对多种可能造成污染的介质在微波谐振腔中受微波辐射后的情况进行了仿真，通过仿真得到一系列的数据，并由数据对微波污水处理这一课题进行分析。仿真分析结果表明：微波在整个腔体内的分布可以完成利用微波对污水进行处理这一目的，可以很好的实现对污水的杀菌与净化。
发明内容
本实用新型的目的在于提供一种充分而有效的利用微波辐射的能量，最大限度地增加产水量，从而达到废水工业化处理的专用微波炉。
本实用新型的目的及解决其主要技术问题是采用以下技术方案来实现的：本实用新型的废水处理专用微波炉，包括外壳、外套、内套，内套套装于外套内，外套位于外壳中，其中：微波馈入口A位于外壳中部壳壁上;微波馈入口B设于内套底部，进水口设于外套下部外园的切线方向，出水口设于外套上部套壁上。
上述的废水处理专用微波炉，其中：外套顶部设有排气口。
本实用新型同现有技术相比，具有明显的有益效果，从以上技术方案可知：根据微波场的分布特征和微波穿透能力的限制，充分而有效的利用微波辐射的能量，最大限度地增加产水量，从而达到工业化应用的目的。采用外壳、外套、内套的形式，使外壳与外套、外套与内套之间形成夹套状的微波谐振腔，利用内外两个微波馈入口馈入，以便于微波的馈入和缩小空间，使微波源优化分配于(水)介质中，能充分利用微波能以达到最优作用于介质的目的;进水口位于内套底部外园的切线方向使水介质则依据流体动力学原理，从内套底部外园的切线方向加压进入，使介质以漩流方式向上运动，从而达到介质内部能够充分混合，接受微波辐射均匀的双重作用。排气口的设计使其结构形式安全性高，遇有较大产气量的液(气)体不会出现破坏性爆裂。
